住宅采暖循环水带加热元件底板结构

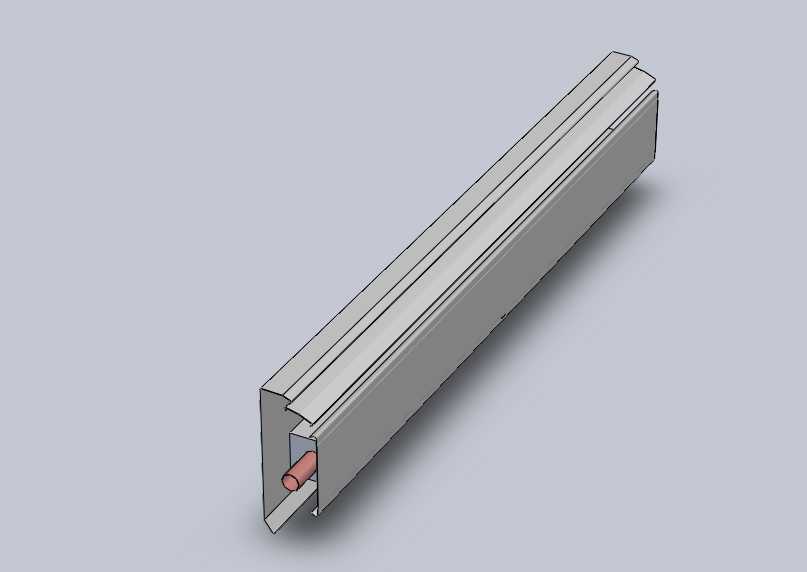

在民用住宅低温热水采暖系统的现场施工与预制装配环节，这类带占位加热元件的循环水底板是隐蔽式采暖末端安装的核心承载构件，日常多被安装于踢脚线区域、地面找平层上方的饰面层内侧，替代传统明装暖气片占用室内墙面空间，尤其适配小户型、极简装修风格的住宅采暖需求，不会破坏室内墙面的整体装饰完整性。该构件的主体采用冷弯成型的槽型型材结构，型材截面为单侧开口的矩形空腔，开口侧朝向室内饰面板方向，空腔内部预留了加热管路的安装空间，同时型材的外侧平整面可直接与建筑墙体或地面找平层贴合固定，安装时无需额外做复杂的墙面开槽处理，仅需通过膨胀卡件沿构件长度方向每隔400毫米设置一个固定点，即可完成构件的基础固定，大幅降低现场施工的裁切与找平工作量。构件总长度为3英尺，也就是914.4毫米，属于住宅采暖系统里的标准模数段长度，现场安装时可根据实际墙面的铺装长度，对型材段进行裁切拼接，拼接处采用专用的插接式连接件，保证拼接后的空腔内壁平整无凸起，不会阻碍内部加热管路的穿装。构件空腔内预留的加热元件占位结构，是按照常规住宅采暖用2k线规格的加热管路尺寸设计的，占位件的位置偏离槽型空腔的几何中心，靠近槽体的内侧壁布置，这样的排布方式一方面可以避免加热管路直接与建筑墙体接触，减少热量向墙体侧的无效传导损耗，另一方面可以让加热管路产生的热量更多向室内侧的饰面板方向传递，提升采暖换热效率。槽型型材的两个侧边做了向内的折边处理，折边宽度为12毫米，既可以提升整个型材截面的抗扭刚度，避免长距离安装时型材出现中部下挠变形，同时折边形成的卡槽结构可以直接卡装采暖饰面板，无需额外设置饰面板的固定龙骨，减少安装环节的配件用量。在槽体的端部位置，预留了管路穿装的避让缺口，缺口尺寸比加热管路的外径大3毫米，既方便管路穿装时的对位调整，也可以在管路安装完成后填充保温密封胶，避免空腔内形成空气对流造成热量流失。设计这类构件的时候，首先要考虑的是住宅现场安装的容错性，因为民用建筑的墙面平整度普遍存在±2毫米的施工误差，所以型材的固定孔位全部设计为长圆孔，长圆孔的长度方向垂直于墙面，允许安装时根据墙面实际平整度调整构件的进出位置，保证所有拼接的构件段外表面处于同一平面，避免后期饰面板安装出现高低差。其次要考虑加热管路的热胀冷缩余量，空腔内部的有效宽度比加热管路加上保温层的总外径大8毫米，管路穿装时不需要完全卡紧，允许管路在温度变化时沿长度方向自由伸缩，避免长期热胀冷缩造成管路接口处出现渗漏。另外，槽型型材的壁厚选用1.2毫米的镀锌钢板材质，既可以满足承载需求，也能在潮湿的采暖环境下避免锈蚀，延长构件的整体使用寿命。这类底板构件在实际使用中，除了承载加热管路、固定饰面板的作用外，还可以在空腔内同时布置室温传感器的走线，传感器的探头可以通过槽体上预留的测温孔伸入到空腔内部，准确采集采暖区域的实时温度，配合采暖系统的温控阀实现室温的精准调节，避免出现局部过热或者温度不足的问题。在非采暖季，这类构件的空腔结构也不会形成卫生死角，因为饰面板是卡装在折边卡槽上的，拆卸方便，可以定期对空腔内部进行灰尘清理，避免长期积灰影响采暖换热效率。针对不同的住宅采暖负荷需求，该构件的槽型空腔尺寸也可以做对应调整，比如在严寒地区的住宅，可以加大空腔截面，容纳更大管径的加热管路或者双管路排布，满足更高的采暖热负荷需求，而在夏热冬冷地区，采用标准单管路的空腔尺寸即可满足冬季采暖需求。
