碟形分层结构豪内布飞碟外形结构

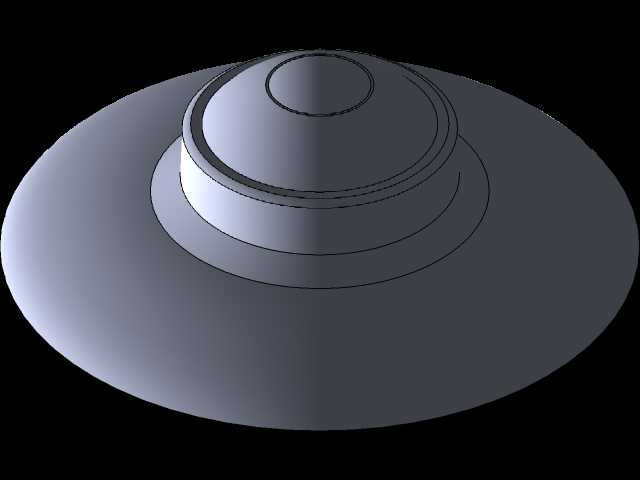

本次呈现的碟形结构件，整体采用中心隆起、外缘平缓延展的回转对称构型，核心设计逻辑围绕低阻气动外形展开，所有曲面过渡均遵循连续曲率原则，避免出现气流分离的突兀折角。从结构分层来看，中心区域设置三层同轴阶梯凸台，最顶端为小直径平面端盖结构，向下逐层扩大直径形成环形台阶，每一层台阶的过渡圆角均经过曲率校核，既保证外形流线度，也为内部舱段的分层布局预留安装边界。外缘大直径碟盘部分采用薄壳式构型，盘面从中心凸台根部向外缘逐渐收薄，整体厚度变化遵循等强度设计思路，在保证结构刚度的前提下尽可能降低整体自重。

从实际应用场景来看，这类碟形回转结构并非仅存在于概念构想中，其气动特性在垂直起降飞行器、低空悬浮探测平台的构型验证中具备参考价值：回转对称的外形使得任意水平方向的来流阻力特性一致，无需调整机身朝向即可实现全向机动，对于需要在复杂空域保持悬停姿态、快速切换航向的作业场景，这类构型相比常规固定翼、单旋翼结构具备独特的姿态控制优势。在结构设计过程中，所有曲面均采用参数化草图回转生成，中心凸台的每层环形侧壁均预留了密封结构的安装槽位，可适配不同直径的环形密封圈，满足不同压力环境下的舱体密封需求。碟盘外缘设置有一圈加厚的边梁结构，作为整个壳体的主承力边框，可承受机动过程中产生的环向拉应力，避免薄壳盘面在大过载工况下出现失稳变形。

从安装边界来看，中心凸台的最内层空腔可作为核心设备舱，容纳航电、动力控制等核心组件，中间层环形空间可布置能源模块与姿态调整组件，最外层与碟盘衔接的环形区域可预留任务载荷安装位，根据不同作业需求搭载探测、通信类设备。碟盘的下表面采用与上表面对称的平缓曲面，上下曲面在边缘处汇合形成尖锐的外缘边，可有效切割来流，降低高速飞行时的诱导阻力。在建模过程中，所有回转截面的样条曲线均经过曲率梳检查，保证G2连续，避免曲面出现局部凹陷或凸起，确保气动仿真计算时的流场稳定性。结构的壁厚设计采用渐变参数，中心凸台区域壁厚较大，可承受核心设备安装时的集中载荷，向外延伸至碟盘区域时壁厚逐步减小，既控制整体重量，也保证盘面在受气动载荷时的变形量在允许范围内。

这类碟形结构的连接设计上，中心各层凸台之间采用止口定位方式，每层台阶的端面均设置同轴定位止口，装配时可快速实现各段舱体的同轴度对齐，降低装配调试的难度。碟盘部分与中心凸台的衔接区域设置有环形加强筋，筋条沿径向均匀分布，将中心承力结构的载荷均匀传递至外缘边梁，避免应力集中导致的结构损坏。从实际功能特性来看，全对称的构型使得整机的质心天然落在中心轴线上，姿态控制系统无需额外配置配重即可实现静平衡，大幅降低飞控系统的调校难度。对于低空低速的悬浮作业场景，这类碟形结构的下洗气流分布更为均匀，相比单旋翼结构可有效降低下洗气流对地面作业的干扰，同时全向对称的阻力特性也使得侧风环境下的姿态保持更为稳定。在结构细节处理上，所有外露的棱边均做了圆角钝化处理，既避免应力集中提升结构疲劳寿命，也减少锐角结构对气流的扰动，进一步优化整体气动表现。
