悬挂式单轨空中列车悬挂走行机构

该结构为悬挂单轨交通系统的核心走行悬挂组件，主要适配城市低空观光线路、山地景区跨地形通勤、园区短途接驳等场景的悬挂式空中列车使用，区别于传统跨座式单轨与地面轨道交通，整套走行机构挂载于轨道梁下方，无需占用地面路权，可适配复杂地形的线路布设，在景区、山地度假区、产业园区等地面道路布设难度大的区域有较高的应用价值。

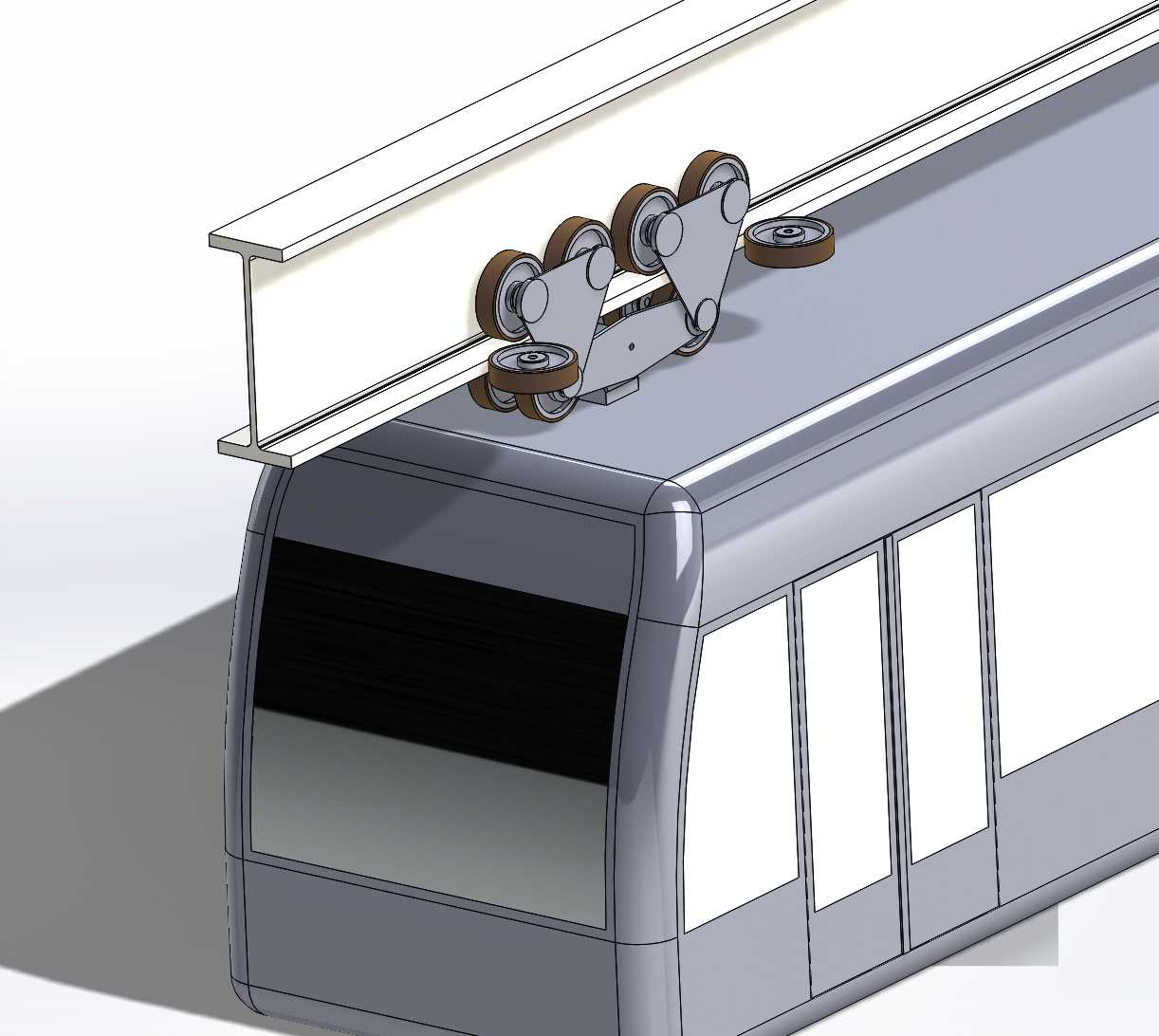

整套机构的核心功能是承载车厢整体载荷，同时完成沿轨道梁的走行动作，兼顾走行过程中的导向与横向限位，避免车厢在走行过程中出现横向摆动、脱轨风险。走行轮组采用多轮对称排布设计，多组走行轮贴合轨道梁下翼缘的上表面承载，配套的侧向导轮贴合轨道梁腹板侧面，在过弯时提供导向力，抵消转弯带来的侧向载荷，同时分散单点轮压，降低单轮承载负荷，延长轮组与轨道梁的使用寿命。

设计层面采用宽法兰梁适配思路，走行机构的轮组跨距完全匹配标准工字钢轨道梁的翼缘宽度，无需对轨道梁做额外的异形加工，可直接采用通用型钢作为轨道承载梁，大幅降低轨道布设的成本，同时这种宽翼缘适配的结构在大风、降雨等恶劣天气下，轮组与轨道梁的接触包角更大，抗侧风能力更强，不会出现轮轨脱离的风险。铰接式的轮组安装座可在轨道梁存在小幅度安装误差、线路存在小坡度变坡时，自动调整各轮组的接触角度，保证所有走行轮始终与轨道梁表面贴合，避免局部轮压过大导致的轮组异常磨损。

安装边界上，整套走行机构上部完全嵌入轨道梁的下翼缘空间内，下部通过铰接座与车厢顶部的悬挂点连接，轮组的外轮廓尺寸小于轨道梁翼缘的外侧宽度，不会出现与轨道梁附属结构干涉的问题；走行轮采用橡胶材质轮面，运行过程中轮轨噪音远低于钢轮钢轨结构，适合景区、城区等对噪音控制有要求的场景。机构的铰接连接点预留了足够的摆动间隙，可适配线路最小转弯半径下的车厢偏转需求，同时配套的限位结构可限制车厢的最大摆动角度，避免大风工况下车厢摆动幅度过大影响乘坐安全。
