螺旋式紧凑型节能荧光灯结构设计

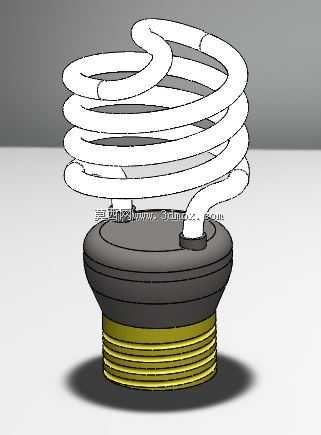

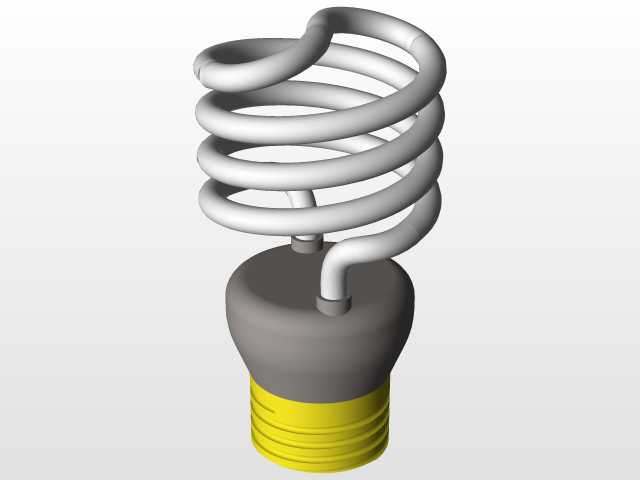

日常民用与商用照明场景中，紧凑型荧光灯是替代传统白炽灯的主流电光源产品，这款螺旋结构的紧凑型荧光灯，在设计阶段充分平衡了发光效率、安装适配性与空间占用需求，可直接适配常规E27规格螺口灯座，无需额外改造原有照明线路与灯位结构，适配家庭室内照明、办公场所基础照明、商超辅助照明等多类场景的安装要求。从结构设计逻辑来看，螺旋盘绕的灯管布局是核心设计亮点，区别于传统直管或U型排布的荧光灯管，螺旋形态能够在有限的竖向空间内最大化拉长灯管有效放电长度，在不增加整灯外形径向尺寸的前提下，有效提升整灯的发光通量，同时让光线的发散角度更均匀，减少照明区域的明暗差，避免直管荧光灯易出现的局部光照不均问题。灯头部分采用分层结构设计，底部为标准铜质螺口结构，螺纹尺寸严格匹配通用螺口灯座的安装公差，螺口上方设置绝缘密封层，隔绝灯管工作时的高压部分与外部金属安装件，避免安装与使用过程中的触电风险，灯头上部的塑壳结构一方面承担灯管固定基座的作用，内置镇流器等驱动元器件，另一方面通过结构限位保证灯管与灯头的同轴度，避免安装后出现整灯歪斜、接触不良的问题。在安装边界设计上，整灯的径向最大尺寸控制在常规照明灯具的灯罩容纳范围内，竖向高度适配绝大多数吸顶灯、台灯、落地灯的内部安装空间，不会出现灯罩无法闭合、灯体外露过多的适配问题。灯管与基座的连接位置做了密封加固处理，既可以避免运输、安装过程中灯管受外力出现松动断裂，也能减少蚊虫、灰尘进入灯体内部附着在灯管壁上，长期使用也不会因为积灰导致发光效率大幅下降。从建模实现的角度，螺旋灯管部分采用螺旋扫描特征生成，严格匹配实际灯管的管径与螺距参数，还原灯管盘绕的真实曲率，避免出现曲率突变导致的建模失真；灯头部分的螺纹采用标准螺纹牙型建模，还原真实安装时的螺纹配合间隙，塑壳部分的防滑纹理、分层台阶结构都按照实际开模的拔模角度做了处理，模型可直接用于结构验证、装配干涉检查，也可作为照明产品选型阶段的可视化参考，帮助设计人员提前确认灯具搭配后的整体视觉效果与安装适配性。
