建筑施工用落地式双排作业脚手架结构

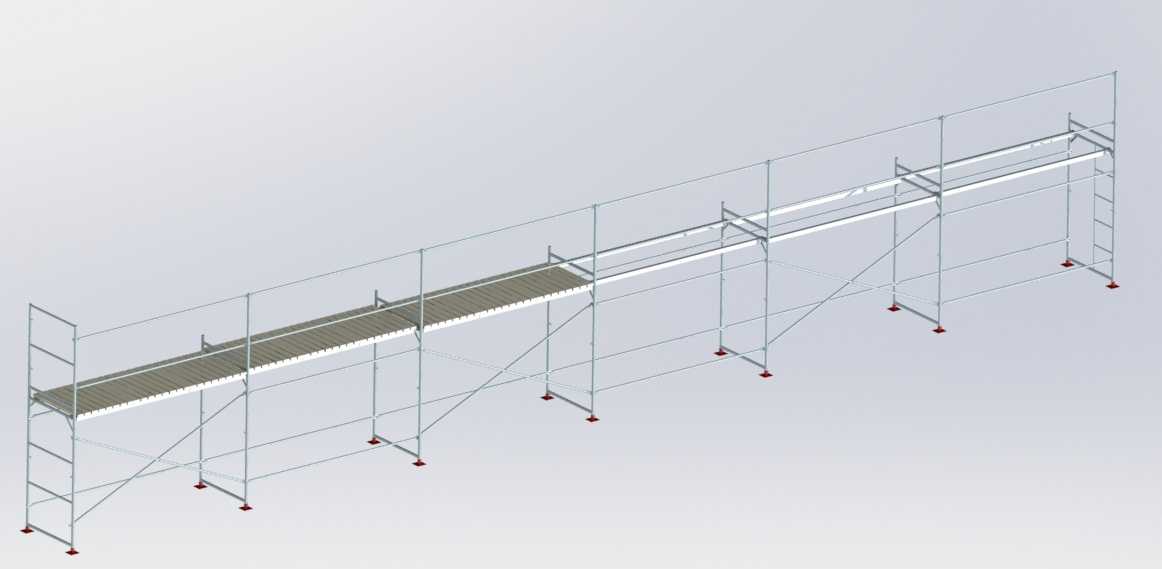

这套脚手架结构主要面向民用建筑外墙施工、外立面装修、管线布设等高空作业场景，是施工现场最常用的临时作业承载结构，可同时满足作业人员站立、施工物料临时堆放、安全防护围挡的多重使用需求。从结构设计逻辑来看，整体采用双排立杆纵向排布的形式，立杆底部配置可调式底座，可根据现场地面平整度调节支撑高度，抵消地面高差带来的架体倾斜风险，立杆之间通过横向水平杆、纵向水平杆完成刚性连接，相邻立杆的连接接头错开布置，避免同截面出现应力集中点。架体外侧连续设置剪刀撑，斜杆与地面夹角控制在45度到60度区间，每道剪刀撑跨越立杆的根数符合常规施工荷载下的稳定性要求，可有效抵抗架体纵向的侧倾力，避免架体出现整体失稳垮塌的风险。作业层铺设冲压钢脚手板，脚手板两端与水平杆做可靠固定，避免作业人员踩踏时出现翘头、滑移的问题，脚手板之间的缝隙控制在安全范围内，防止小型工具、物料从缝隙坠落伤及地面人员。架体外侧沿高度方向设置防护栏杆与挡脚板，防护栏杆设置上下两道，可对作业人员形成可靠的临边防护，避免高空坠落风险。从安装边界来看，架体内排立杆与建筑外墙的间隙控制在合理范围，既不会因为间隙过大留下坠落隐患，也不会因为间隙过小影响外墙施工作业的操作空间，架体每间隔一定高度就与建筑结构设置连墙件，将架体与建筑主体做刚性拉结，进一步提升架体整体的抗风、抗侧移能力。设计过程中充分考虑了现场搭设的便捷性，所有杆件均采用标准化规格，可实现快速拼接组装，不需要复杂的专用工具，能够有效缩短现场架体搭设的工期，同时杆件可重复周转使用，降低施工措施的投入成本。架体的步距、纵距、横距参数均按照常规施工荷载取值设计，可满足多层作业面同时施工的承载需求，作业层的施工均布荷载符合建筑施工安全规范的要求，能够适配绝大多数多层、小高层民用建筑的外立面施工需求，不管是外墙砌筑、抹灰、涂料施工，还是外墙保温层安装、门窗安装、落水管布设等作业，都能提供稳定可靠的作业支撑平台。在细节设计上，立杆底部的底座带有防滑垫板，可增大与地面的接触面积，降低立杆对地面的压强，避免软土地基上出现立杆沉降的问题，所有杆件的连接节点都采用自锁式连接件，安装到位后可自动锁止，避免施工过程中因为碰撞、震动导致连接件松脱，提升架体使用过程中的安全冗余。
