中殿工业金属建设结构设计方案

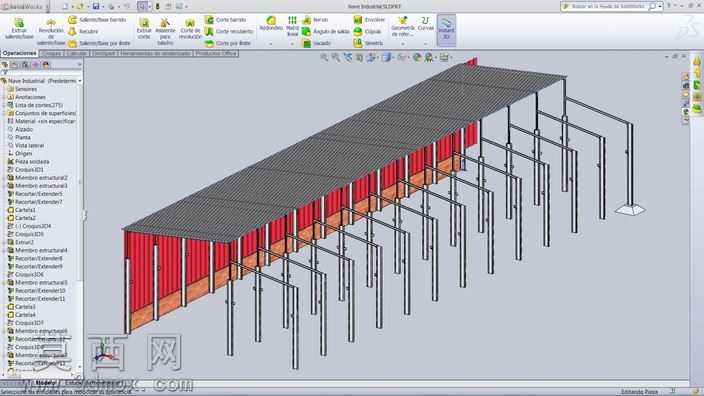

本作品为工业用途金属建设结构的三维建模成果，采用SolidWorks软件完成全参数化建模设计，整体建模过程严格遵循工业金属结构的实际建造逻辑，从基础构件到整体装配均按照真实工程尺寸比例搭建，确保模型可直接用于工程参考、方案演示及后续深化设计。建模阶段首先完成竖向支撑立柱的参数化绘制，每根立柱根据受力位置不同设置了差异化的截面尺寸，立柱底部设置了适配混凝土地面的固定基座，基座预留了螺栓安装孔位，完全匹配实际施工中的锚固要求。随后完成横向连接系杆的建模，系杆与立柱之间采用标准节点板连接，节点板处的螺栓排布、焊接坡口细节均做了精细化还原，保证结构传力路径清晰可查。顶部屋面结构采用压型金属板建模，屋面板的搭接边、固定卡扣都做了细节刻画，屋面板下方设置了纵向檩条与横向主钢梁，钢梁与立柱的连接节点采用刚接设计，节点处的加劲肋、连接板均按照钢结构设计规范设置参数。侧墙部分采用波纹金属围护板建模，围护板下方设置了砖砌挡墙基座，挡墙与金属板之间的收边构件、防水压条都做了对应建模，还原真实工业建筑的围护构造细节。模型还包含了外置的排水管线系统，雨水管从屋面檐沟处顺立柱排布，底部设置了雨水簸箕与排水接口，完整覆盖工业建筑的配套附属设施设计。材质渲染阶段，对不同构件赋予了对应真实材质：竖向钢立柱与钢梁赋予深灰色防锈漆金属材质，表面添加细微的漆面颗粒质感提升真实度；屋面压型板赋予深灰色彩钢材质，模拟彩钢板的哑光金属质感；侧墙波纹围护板赋予大红色彩钢材质，还原工业厂房常用的彩色围护板视觉效果；砖砌挡墙赋予烧结红砖材质，添加砖缝细节与砂浆质感；排水管线赋予白色PVC材质，模拟塑料管材的半哑光表面特性。整体装配过程采用自下而上的设计思路，先完成单个标准构件的建模与校验，再通过配合约束完成整体拼装，所有构件之间无干涉、无错位，可直接生成工程图纸用于下料参考，也可导入渲染软件生成施工方案效果图，适配工业项目前期方案汇报、结构教学演示、金属结构施工交底等多场景使用需求，完整覆盖了长条形单层工业金属建筑的核心结构设计要点，对于同类型的仓库、临时工业厂房、堆场遮蔽棚的结构设计具备较高的参考价值。
