户外便携熏制烧烤炉结构设计

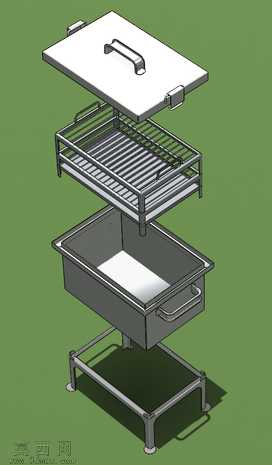

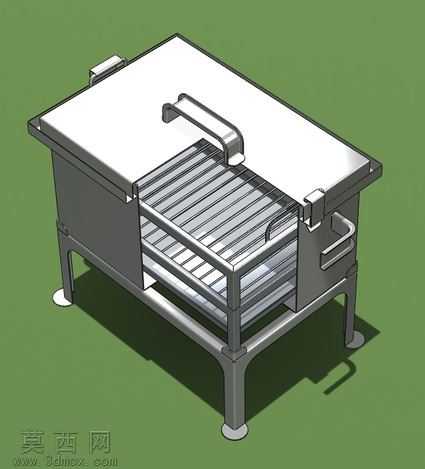

本作品为户外便携熏制烧烤炉的三维结构设计，采用SolidWorks完成全参数化建模，整体遵循轻量化、易收纳、多功能集成的户外装备设计逻辑。建模阶段首先完成主体框架的基准搭建，以矩形方管型材作为支撑腿与边框的基础轮廓，通过拉伸、抽壳、圆角特征完成支撑腿的成型，支撑腿底部设计圆形防滑脚垫，通过装配约束与支腿完成同轴配合，保证设备放置时的稳定性，避免户外不平整地面出现侧翻风险。炉体主体采用分层式结构设计，上层为封闭熏制仓，通过钣金特征完成仓体外壳的折弯、闭合角处理，仓盖顶部设计一体化弧形提手，提手与仓盖通过凸台特征完成连接，边缘做全圆角处理避免使用时划伤手部，仓盖与炉体后侧采用隐藏式合页结构实现翻转开合，开合角度经过限位约束，可稳定停留在最大开启位置，方便取放食材。中层为抽拉式熏烤格栅组件，格栅采用等距排列的金属条结构，通过线性阵列特征完成格栅条的快速排布，格栅两侧设计滑动导轨结构，可实现格栅的顺畅抽拉，方便添加熏制物料、调整食材位置，格栅前端设计内嵌式拉手，抽拉操作无需额外工具。炉体侧面设计辅助侧把手，方便设备整体搬运移动，炉体边角全部做圆角钝化处理，避免尖锐边角带来的使用安全隐患。渲染阶段采用金属磨砂材质赋予炉体外壳，呈现哑光不锈钢的质感，格栅部分采用亮面金属材质突出结构细节，脚垫部分采用哑光橡胶材质，背景选用纯色户外草地绿作为衬托，通过环境光遮蔽效果突出各部件的装配层次与结构轮廓，清晰展现各组件的配合关系。设计过程中充分考虑户外使用场景的需求，整体结构无易脱落小零件，所有部件均通过刚性装配约束完成定位，既可以实现封闭熏制的功能，抽出格栅后也可作为常规烧烤炉使用，兼顾两种烹饪需求，整体尺寸经过优化，适配车载收纳、户外露营携带的使用场景，各部件的壁厚、支撑强度均经过结构校验，可满足常规户外使用的承重与耐热需求，模型包含完整的装配结构与零件特征，可直接用于后续的工程图导出、结构优化或3D打印验证。
