彩色棘轮止动机构三维结构设计

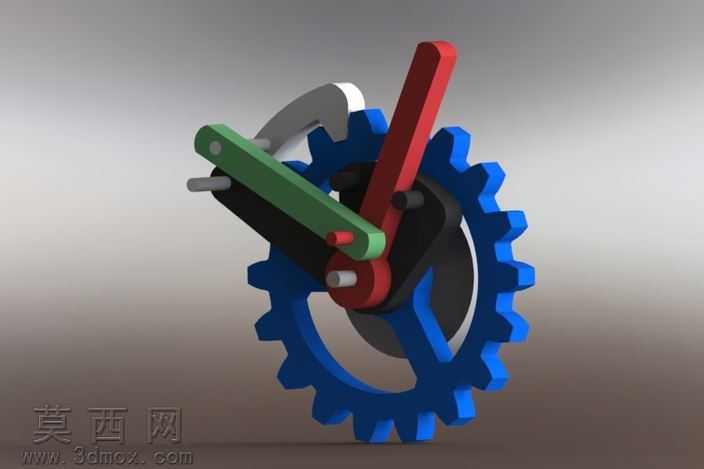

本作品为棘轮止动机构的三维建模成果，整体建模过程严格遵循机械设计的尺寸规范，核心棘轮齿轮直径设定为60毫米，所有零部件的配合公差均按照机械装配的通用标准进行参数化设定，保证各部件装配后无干涉、运动逻辑符合实际机械原理。建模阶段首先完成核心棘轮轮体的结构绘制，通过齿形轮廓的精准草绘，拉伸生成带有均匀分布棘齿的轮体结构，齿形角度经过反复校核，确保与止动棘爪能够实现顺畅的啮合与锁止动作。随后依次完成主动摆杆、止动棘爪、铰接销轴、固定基座等附属零部件的建模，每一个铰接位置都预留了合理的装配间隙，还原真实机械结构的运动自由度。材质与渲染阶段，针对不同零部件的功能属性分配了差异化的材质表现：核心棘轮轮体采用饱和度较高的蓝色工程塑料材质，表面添加细腻的磨砂质感，突出轮齿的轮廓立体感；长条形主动驱动杆采用正红色哑光金属漆材质，与蓝色轮体形成强烈的视觉对比，清晰展示驱动部件的运动轨迹；止动棘爪采用银灰色金属材质，表面做轻微的拉丝处理，体现金属构件的耐磨属性；连接摆杆采用草绿色硬质合金材质，基座部分采用黑色哑光工程塑料材质，不同部件的色彩区分既符合机械产品的配色逻辑，也能让观看者快速区分各个功能构件。渲染过程采用柔和的侧方主光源搭配顶部补光，在浅灰色渐变背景下投射出自然的软阴影，突出机构的立体层次，同时在部件边缘添加轻微的环境反射，提升整体渲染的真实感。结构设计上完整还原了棘轮机构的间歇传动特性：主动摆杆往复摆动时，驱动棘爪推动棘轮完成单向步进转动，止动棘爪在弹簧作用下抵住棘齿，防止棘轮发生反向回转，所有铰接点的转动副约束都按照实际运动关系进行设定，可直观演示棘轮机构的单向传动、止动锁止的核心功能，清晰展现这类经典间歇运动机构的工作原理，可用于机械原理教学演示、机构设计参考等场景。
