自适应多爪式柔性夹持执行机构设计

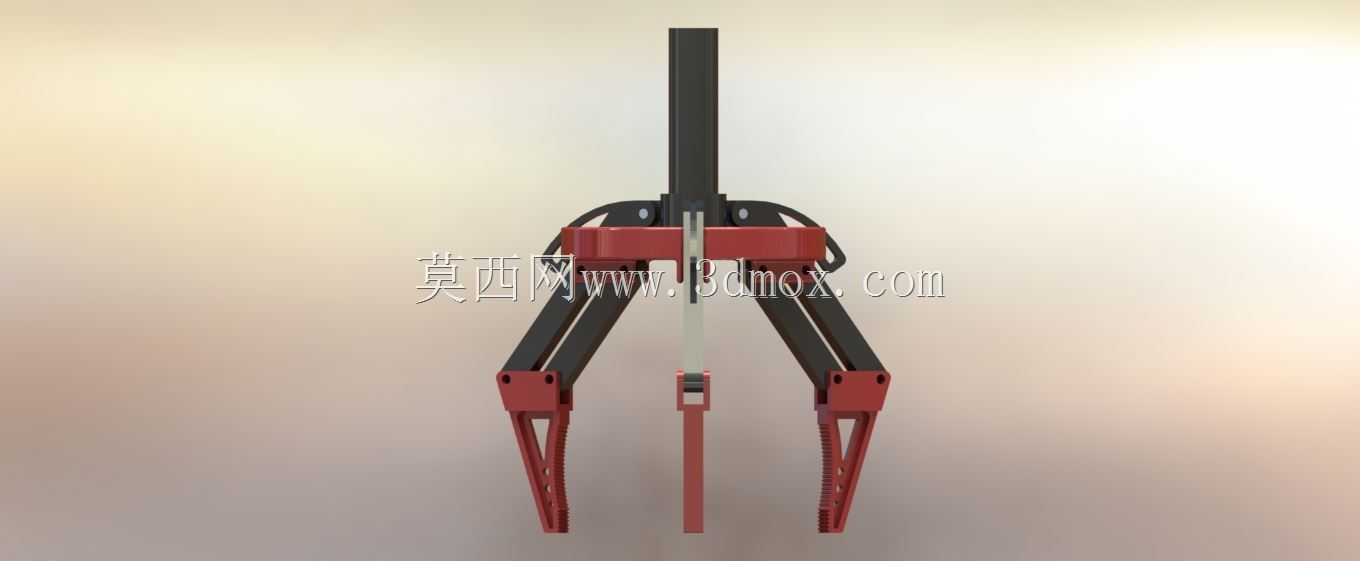

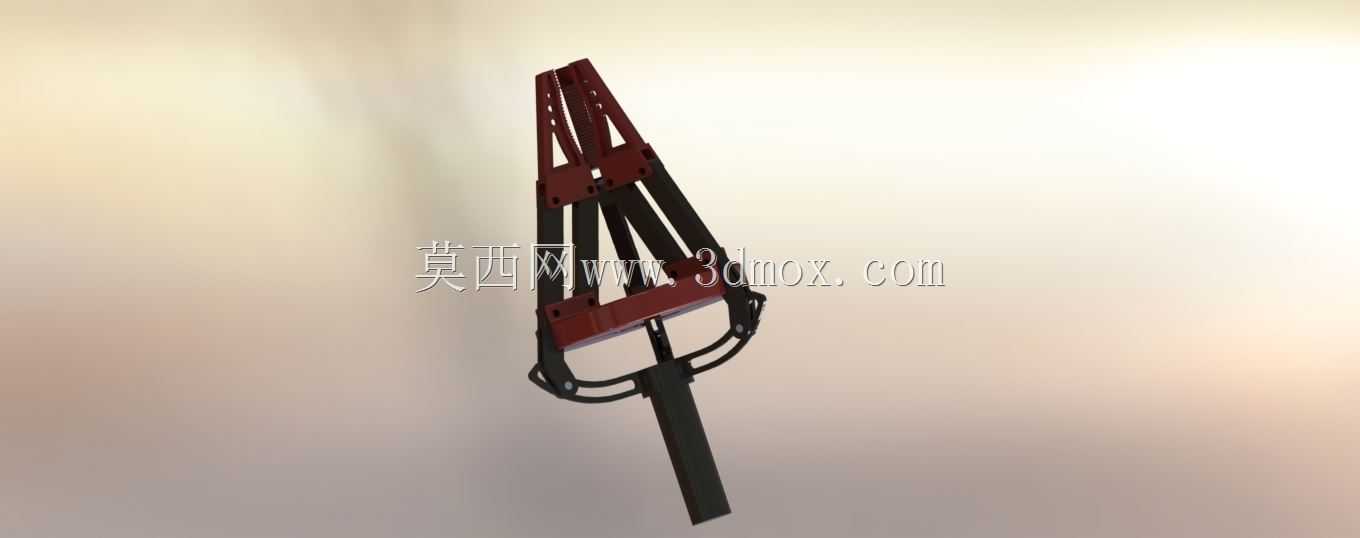

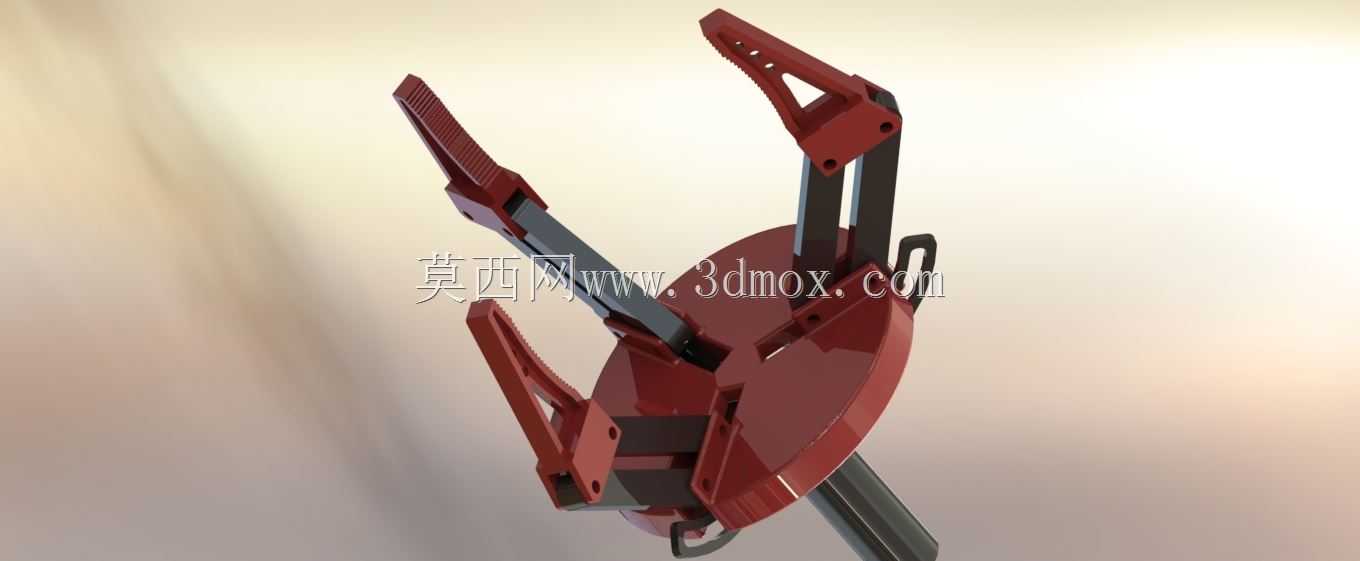

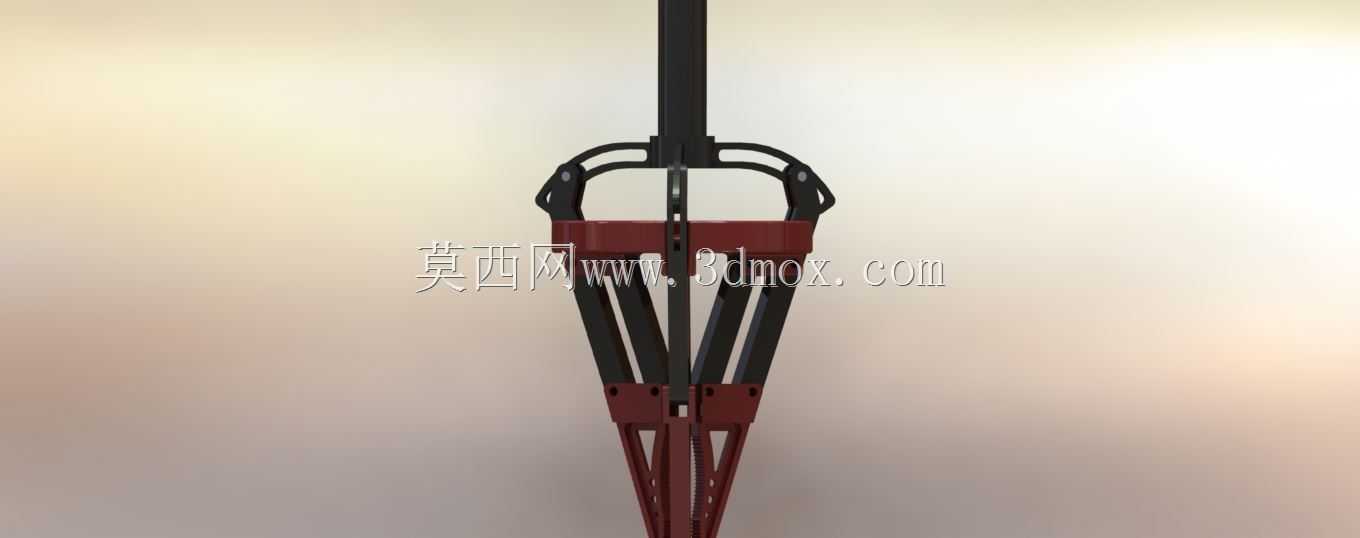

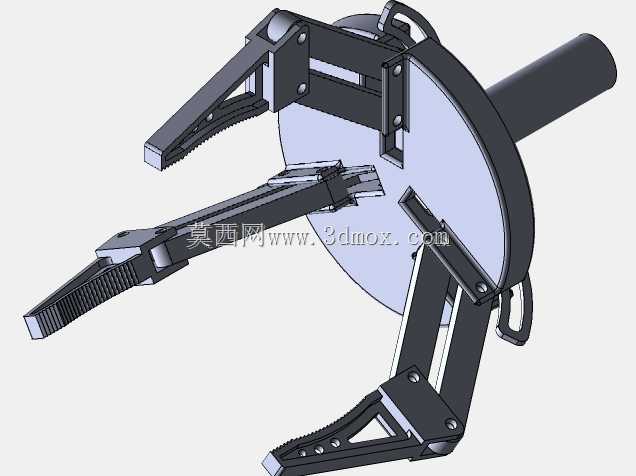

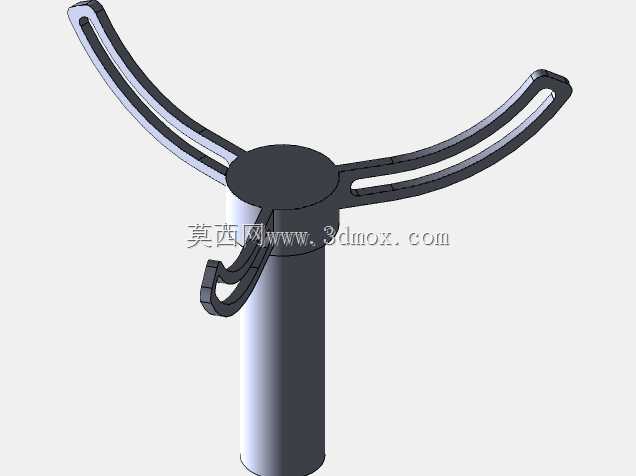

这款多爪联动夹持机构，主要面向工业自动化生产线的物料抓取、工件转运场景设计，可适配装配工位、分拣工位、上下料工位的作业需求，能够兼容异形件、薄壁件、易损件的夹取作业，避免传统刚性夹爪对工件表面造成的压伤、夹痕问题，在3C电子装配、轻工产品包装、小型零部件加工转运等场景中都能发挥稳定作用。从功能特性来看，该机构采用中心推杆驱动多组爪臂同步开合的传动逻辑，中心竖杆作为动力输入部件，外接直线驱动单元即可实现夹爪的张开与收拢动作，多组爪臂沿中心轴对称分布，夹取时各爪指能够同步贴合工件外轮廓，受力均匀分散，不会出现单爪受力过大导致的工件偏移、脱落问题。爪臂末端设计有加长的指状结构，指身带有防滑纹理结构，既可以夹取规则的柱形、方形工件，也能适配带有凹凸结构的异形工件，夹取行程覆盖范围较广，无需频繁更换夹爪即可适配一定尺寸区间内的不同工件。从设计思路来看，该机构采用纯机械联动结构，无需在每个爪指上单独设置驱动元件，整体结构紧凑，传动路径短，动作响应速度快，维护难度低。各铰接点均采用转动副连接，运动过程中无卡滞死角，开合动作顺滑，红色的受力部件采用高强度耐磨材质制作，能够承受长期往复开合的磨损，黑色的支撑臂采用轻量化结构设计，在保证结构强度的前提下降低整体重量，减少驱动端的负载。从安装边界与尺寸适配来看，该机构顶部的中心竖杆为标准安装接口，可直接对接市面主流的直线气缸、电动推杆等驱动部件，也可通过法兰转接安装在工业机械臂、直线模组的运动末端，整体径向尺寸在收拢状态下占用空间小，能够伸入狭窄的腔体、工装夹具内部完成夹取作业，张开状态下的夹取范围可覆盖常规小型工业工件的尺寸需求，安装时无需对现有自动化设备进行大规模改造，适配性较强。在实际使用过程中，该夹持机构可根据作业场景的需求更换不同长度、不同接触面形状的爪指，比如更换带软质垫层的爪指可夹取玻璃、陶瓷等易碎工件，更换尖细爪指可夹取细小的电子元器件，整体拓展性较强，能够满足多品类小批量柔性生产的作业需求，有效降低生产线的夹具更换成本，提升产线的换型效率。
