适配三星GalaxyNote10.1的S触控笔结构设计

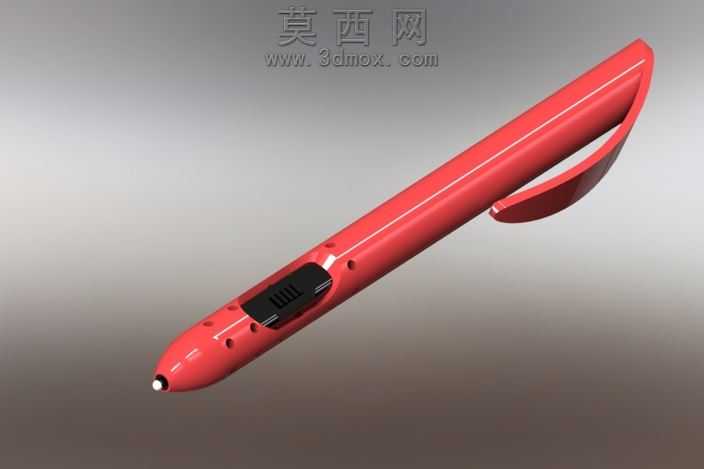

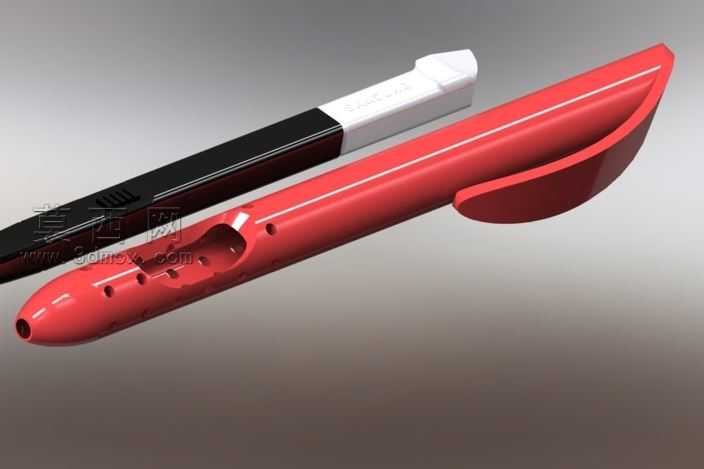

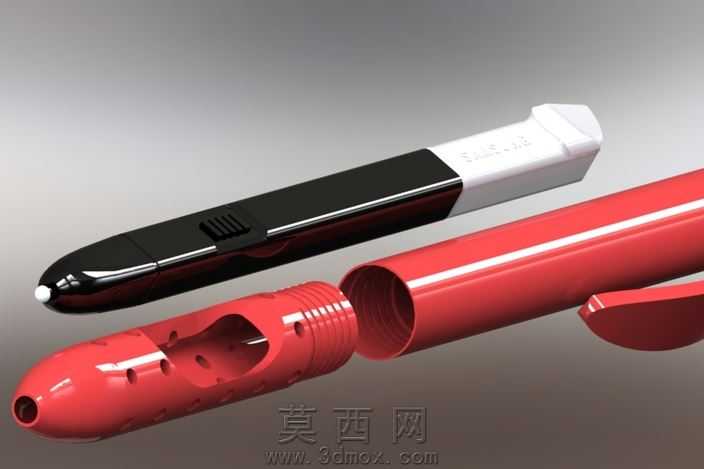

本作品为适配三星Galaxy Note10.1设备的S触控笔三维建模设计，建模过程依托三维参数化设计软件完成，全程遵循消费电子配件的尺寸适配逻辑与人体工学设计准则。建模阶段首先梳理触控笔的核心功能结构，将整体拆分为笔身主体、内置功能腔体、侧置夹持结构、笔端触控模块四个核心部分，采用自顶向下的建模思路，先绘制整体轮廓的引导线，通过多段样条曲线拟合笔身的流畅弧面，保证笔身握持区域的曲面曲率连续，避免出现生硬棱角影响握持手感。笔身主体建模时，针对红色外壳部分，先绘制闭合截面轮廓沿引导线扫描生成基础实体，再通过抽壳命令预留内部元器件的安装空间，同时在笔身对应位置精准开孔，预留按键、感应模块的装配位，开孔边缘均做0.2mm的倒角处理，还原真实产品的工艺细节。侧置的弧形夹持结构采用独立曲面建模，通过边界混合命令生成贴合笔身弧度的曲面，与笔身主体做实体合并，保证夹持结构与笔身衔接处无断差、曲面顺滑，还原原笔的夹持使用功能。笔身内部的腔体结构严格按照触控笔的元器件布局设计，预留出感应线圈、电池、压力感应模块的安装空间，各装配位均设置定位凸台，保证虚拟装配时各部件无干涉。材质与渲染阶段，针对不同部件匹配对应的材质参数：红色笔身部分采用亮面PC塑料材质，调整反射参数模拟高光亮面的塑料质感，添加细微的颗粒纹理模拟真实塑料的表面触感；笔身内部的结构部分采用哑光ABS材质，降低反射率突出结构细节；配套的替换笔帽部分采用黑白双色拼接材质，黑色段做类肤质感的哑光处理，白色端做半透磨砂质感，还原真实笔帽的视觉效果。渲染时采用三点布光方案，主光源从侧上方打亮笔身主体突出曲面轮廓，辅光源补亮暗部细节避免阴影死黑，背光源勾勒产品边缘提升立体感，最终渲染效果清晰呈现笔身的外观细节与内部结构特征。设计过程中反复核对适配设备的接口尺寸与感应参数，保证模型的尺寸精度与结构合理性，既还原了原S笔的外观造型，也完整呈现了内部的装配结构，可用于产品结构展示、配件适配参考、3D打印验证等场景，整体模型结构完整，曲面质量达标，各部件的装配逻辑清晰，符合消费电子配件的设计规范。
