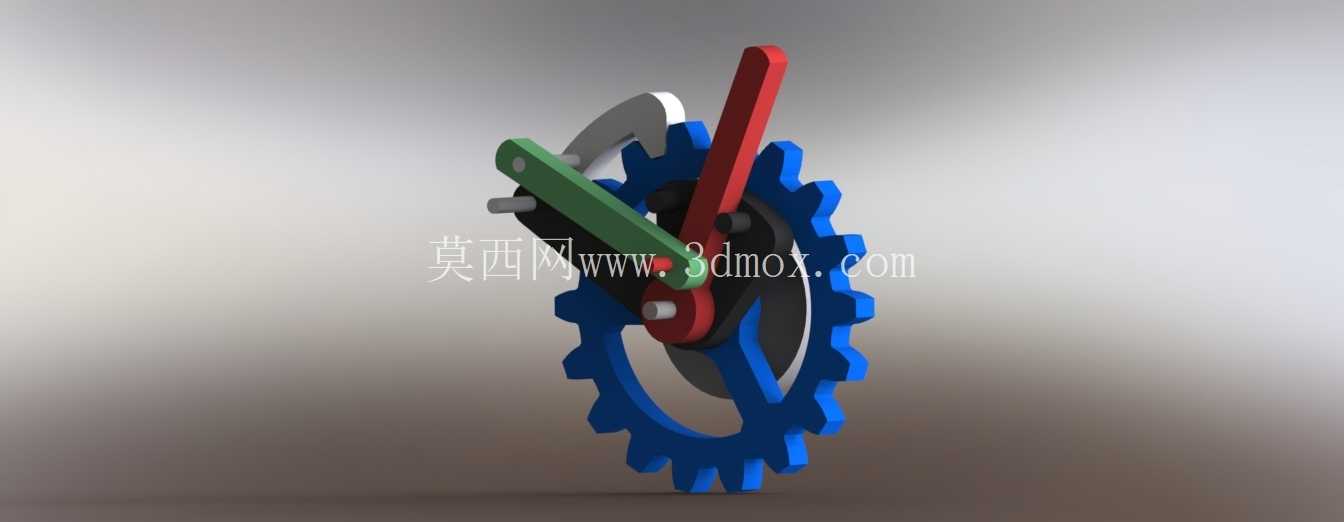

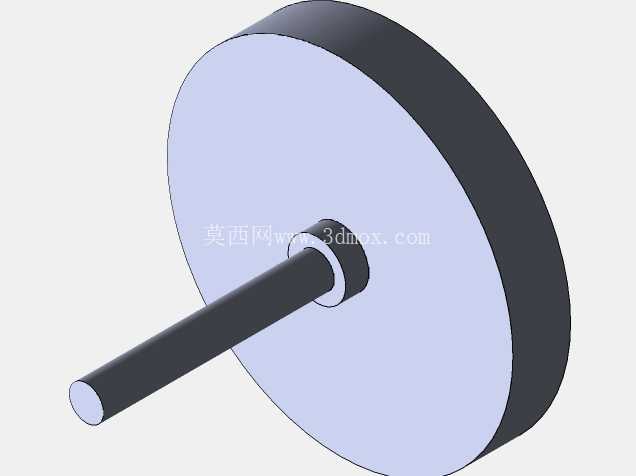

外啮合式棘轮间歇传动机构结构设计

这套棘轮机构属于典型的间歇运动传动构件，核心应用场景覆盖轻工送料设备、机床进给机构、起重设备止逆结构、包装机械分度工位等需要单向间歇传动、反向锁止的工况，是机械传动系统里实现步进送进、防逆转保护的核心基础部件。从实际功能层面看，这套机构通过棘爪与棘轮轮齿的啮合配合，可将摆杆的往复摆动转换为棘轮的单向步进转动，同时配套的止动棘爪能避免负载工况下棘轮出现反向回转，在起重类设备中可防止重物下坠，在送料类设备中可保证每次送进行程精准可控，不会出现回退错位的问题。

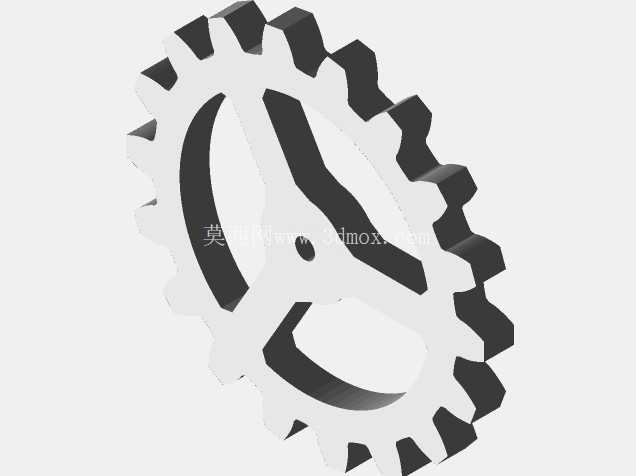

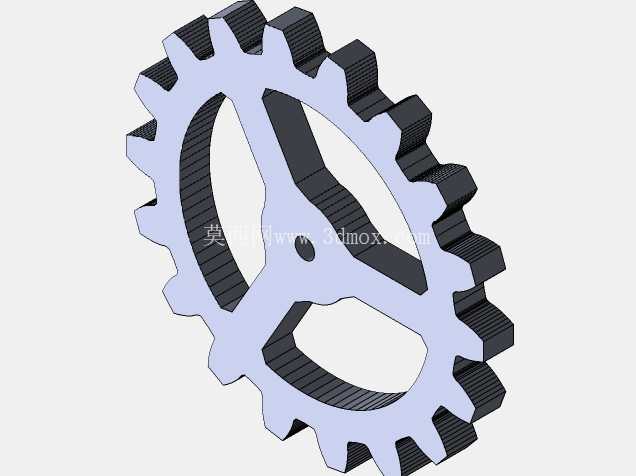

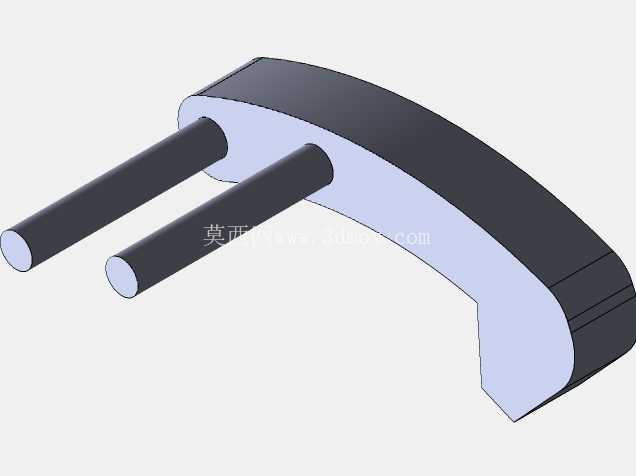

设计过程中首先确定了棘轮的核心齿形参数，本次设计的棘轮齿顶圆直径为60毫米，采用不对称梯形齿廓，齿面工作段倾斜角度匹配棘爪的摆动轨迹，保证棘爪在弹簧力作用下能顺利滑入齿槽完成啮合，不会出现齿顶卡滞、滑齿的问题。棘爪的回转中心布置在棘轮齿顶圆的切向位置，让棘爪啮入时的受力方向与棘爪回转中心形成合理的力矩夹角，减少啮合过程中的冲击磨损，同时棘爪的工作端面做了小圆弧过渡处理，避免齿面应力集中导致的轮齿崩边。

整套机构的安装边界以棘轮中心为定位基准，摆杆的回转中心与棘轮中心保持固定中心距，摆杆的摆动角度覆盖3个棘轮齿距，保证每次步进可带动棘轮转过固定的齿间角，实现定距送进的功能需求。摆杆上同时安装驱动棘爪与止动棘爪，驱动棘爪负责带动棘轮正向转动，止动棘爪在摆杆回程时卡入齿槽，阻止棘轮随负载反向转动，两个棘爪都配套了微型扭簧提供复位压紧力，保证棘爪始终与棘轮齿面保持贴合，不会因为设备振动出现脱开的问题。

从结构适配性来看，这套棘轮机构可直接适配小载荷的间歇传动工位，安装时仅需要固定棘轮的中心轴与摆杆的回转支座，不需要额外复杂的配套结构，维护时仅需要定期检查棘爪与齿面的磨损量，当齿面磨损量超过0.5毫米时更换棘爪即可，不需要整体更换棘轮部件。在实际选型应用中，可根据需要的步进角度调整棘轮的齿数，本次设计的齿数适配每次转过1个齿距的小步进工况，如果需要更大的单次送进行程，可调整摆杆的摆动角度，让单次摆程覆盖更多齿距，不需要改动棘轮的主体结构。

结构细节上，棘轮的轮齿根部做了圆角过渡处理，降低热处理后的应力集中风险，提升轮齿的抗冲击能力；棘爪与摆杆的连接采用销轴铰接，销轴与孔的配合选用间隙配合，保证棘爪转动灵活无卡滞，销轴两端加装挡圈防止轴向窜动。整套机构的所有运动副都预留了润滑脂填充空间，长期运行时可定期加注润滑脂减少啮合面的磨损，提升机构的整体使用寿命。在实际设备装配中，需要保证棘轮与棘爪的啮合面处于同一平面，避免出现偏载导致棘爪单边磨损、啮合失效的问题，安装时可通过调整垫片调整棘轮的轴向位置，保证啮合对齐精度。
