S形弯管穿管限位结构三维设计

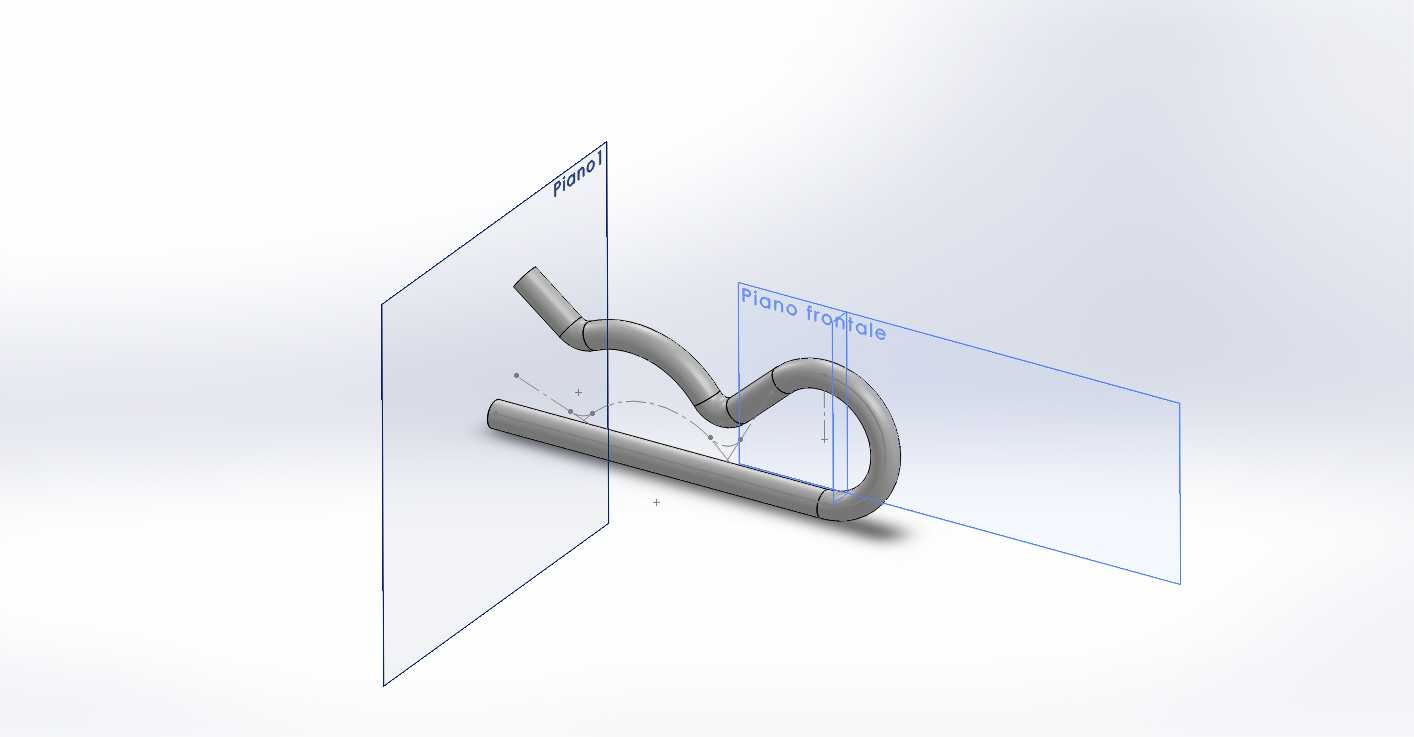

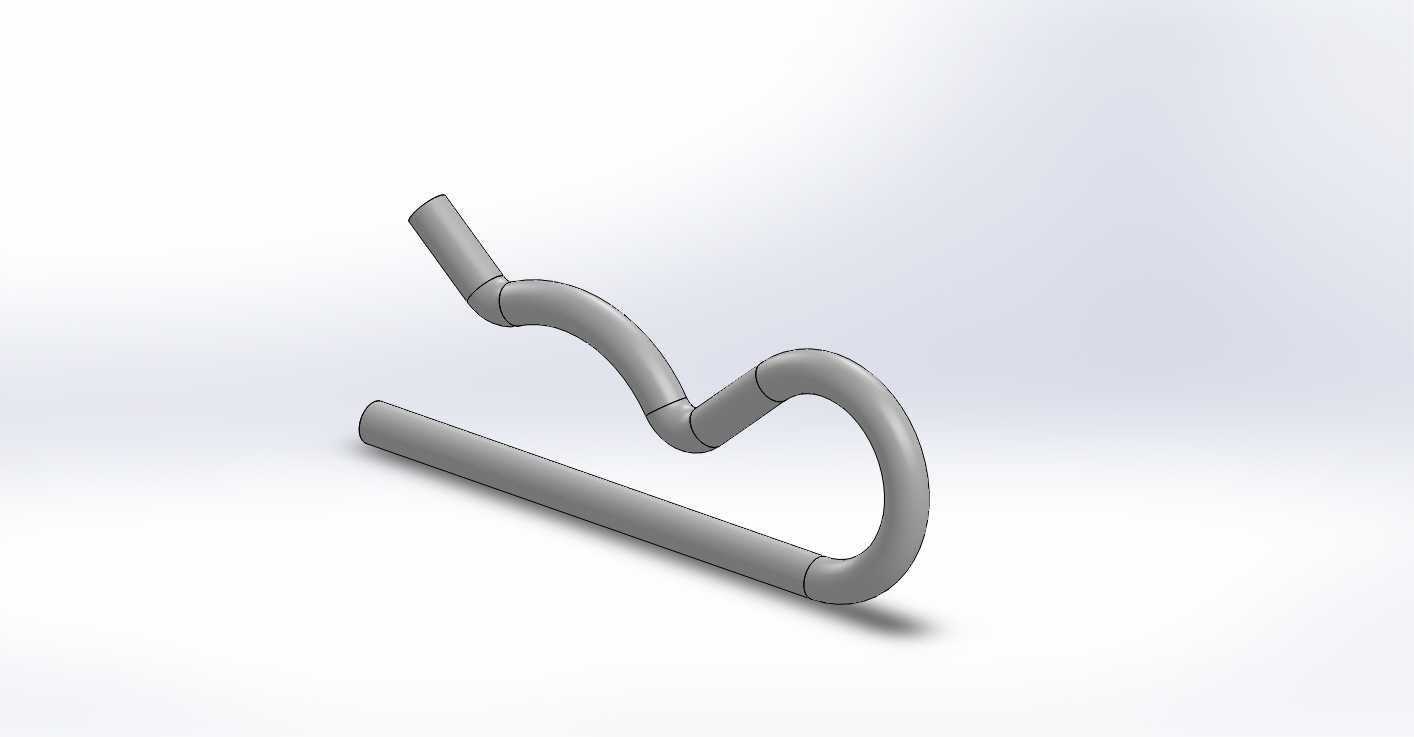

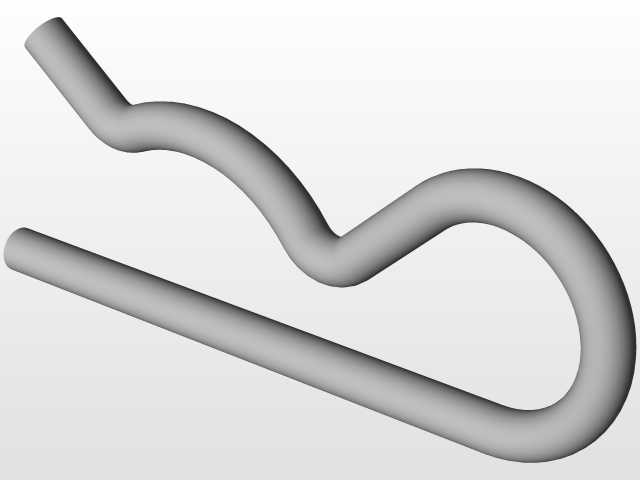

该结构主要应用在小空间管路排布场景中，常见于小型液压设备阀组周边、气动控制箱内部走线走管区域，以及自动化设备的紧凑安装舱段内，用来解决多根管路交叉排布时的干涉问题，同时对穿入的直管路起到径向限位、轴向导向的作用，避免设备运行过程中管路受振动移位，或是与周边尖锐棱边发生摩擦磨损。从结构形态来看，主体为连续S形弯曲的空心管段，一端对接平直的穿入通道，整体弯曲弧度经过反复校核，既保证穿管时的顺滑度，不会出现管路卡滞、弯折死点的问题，又能在有限的安装空间内完成管路走向的偏移调整，适配周边其他元件的安装位置。设计过程中首先确定了穿管的外径尺寸，预留了合理的配合间隙，保证管路可以顺畅穿入同时不会出现过大的旷量，弯曲段的曲率半径严格遵循管路弯折的最小半径要求，避免穿入的软管或硬管在穿装过程中出现折损、通径变小的问题。结构上附带的两个基准平面分别对应安装时的定位面与限位面，其中垂直于平直段轴线的平面作为安装贴合面，用来和设备的安装板贴合定位，另一倾斜平面则作为相邻管路的避让参考面，在建模阶段就同步验证了周边元件的安装边界，确保该结构装入后不会和相邻的阀件、接头、固定支架产生空间干涉。外形尺寸方面，平直穿入段的长度满足接头安装的最小操作空间要求，S形弯曲段的整体投影宽度适配常规安装板的预留开孔间距，整体结构没有多余的突出棱边，所有过渡位置都做了圆角处理，既减少安装时的磕碰风险，也避免管路穿装时被锐边划伤外保护层。实际使用时，该结构可以通过卡箍或是侧边的安装耳固定在设备基板上，穿入的管路从平直端进入，顺着S形弯道完成走向调整后从另一端引出，不需要额外增加多个管夹来逐段固定管路走向，能有效减少紧凑空间内的管路固定零件数量，降低装配工作量，同时也让管路排布更加规整，后期维护排查管路时也能快速理清走向。建模过程中同步验证了不同弯曲角度下的穿管阻力，调整了弯道处的内壁顺滑度参数，确保即使是带编织层的气动软管穿入时，也不会因为内壁摩擦力过大导致穿装困难，同时弯曲段的壁厚经过强度校核，能够承受管路振动带来的持续冲击力，不会在长期使用后出现变形、开裂的问题。
