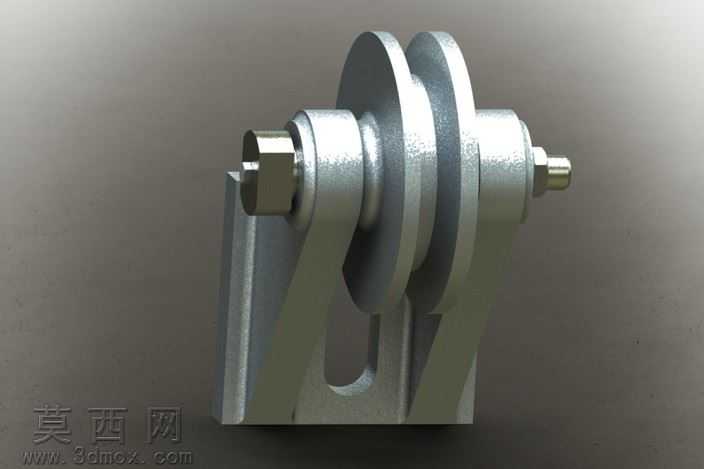

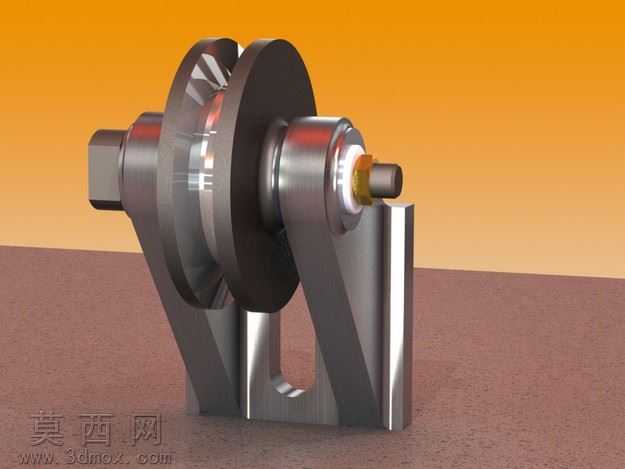

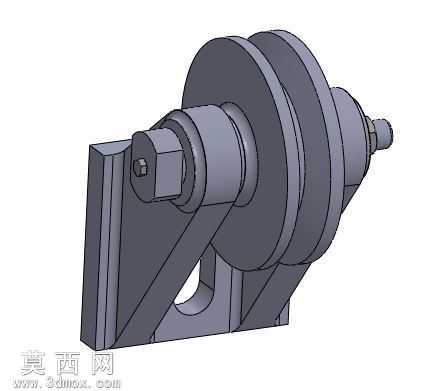

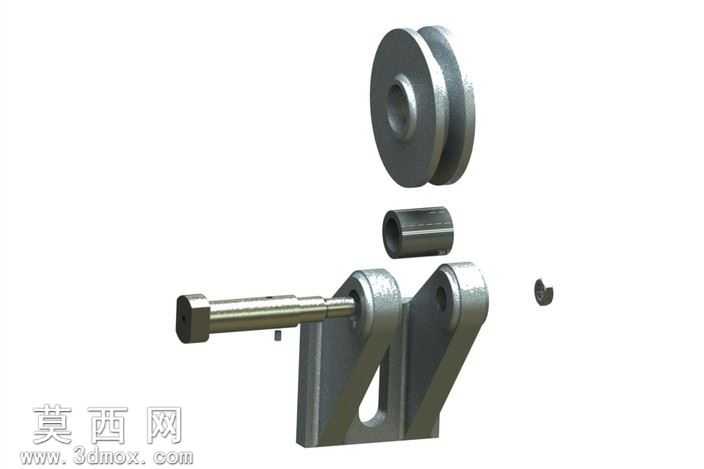

本作品为双槽固定式导向滑轮三维建模成果,建模阶段以机械传动场景下的实际使用需求为核心逻辑,首先完成整体装配关系的梳理:整体结构包含U型一体式安装支架、双并列滑轮轮体、贯穿式轮轴、轴端锁紧螺母、轮体间隔套、轴端限位挡件几个核心部分,建模全程严格遵循机械设计公差配合规范,轮轴与支架安装孔采用基孔制间隙配合参数,轮体内孔与轮轴的转动配合面预留合理的转动间隙,轮体间的隔套厚度经过参数化校核,确保两个轮体转动时不会发生侧向摩擦干涉。建模过程中对各零件的细节特征做了完整还原:U型支架底部设置有安装定位槽,支架两侧的轴孔做了同轴度约束,支架与轮体的相邻面做了倒角处理避免应力集中;滑轮轮体的轮槽截面采用标准圆弧轮廓,适配常用规格的钢丝绳直径,轮槽边缘做了圆角钝化处理,避免使用过程中剐蹭磨损钢丝绳;轮轴两端的锁紧螺母采用标准外六角结构,轴端伸出螺母的长度符合机械装配安全规范,防止螺母松脱后轮轴窜动。材质与渲染阶段,针对不同零件的实际使用材质做了区分设置:支架、轮体、轮轴、螺母等金属结构件采用哑光金属材质,模拟铸铁与结构钢经喷砂处理后的表面质感,调整材质的粗糙度、金属度参数还原真实金属的漫反射效果,在轮体与轴的配合边缘、支架棱角位置添加轻微的使用磨损质感,避免渲染效果过于失真;整体渲染采用柔和的侧上方主光源搭配底部补光,清晰呈现各零件的装配层次与结构轮廓,同时通过光影效果突出轮槽的曲面形态与支架的结构强度特征。设计思路上,该滑轮采用双槽并列结构,可同时承载两根独立的钢丝绳传动路径,适配需要双向导向的起重、牵引传动场景,一体式U型支架的结构设计保证了整体安装刚度,相比分体式支架减少了装配零件数量,降低了安装维护的复杂度,轮轴两端采用双螺母锁紧的固定方式,可承受较大的径向载荷,适合在中等载荷的导向传动场景中使用,建模过程中所有零件均采用参数化建模方式,可根据实际使用的载荷需求、钢丝绳规格快速调整轮槽直径、支架尺寸、轮轴直径等参数,具备较强的设计复用性。
- 全部评论(0)
- 模板大小 3.3 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,STEP/IGES,STL,其它,
- 软件分类 通用五金配件
