雕刻机用扭转弹簧三维结构设计

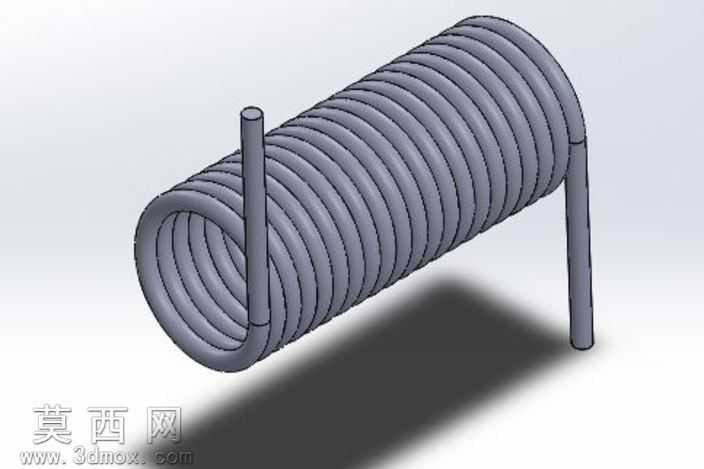

本作品为雕刻机配套使用的扭转弹簧三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化建模思路，保证模型尺寸可根据实际装配需求快速调整适配。建模阶段首先确定弹簧的核心参数，包括簧丝直径、弹簧中径、有效圈数、两端扭臂的长度与夹角，通过螺旋线扫描生成弹簧主体的螺旋圈结构，螺旋线的螺距、圈数严格匹配扭转弹簧的工作行程需求，确保簧圈之间在自由状态下保持均匀间隙，避免扭转工作时出现圈间摩擦干涉。两端扭臂采用实体拉伸与扫描结合的方式构建，扭臂与螺旋圈的衔接处做了平滑过渡处理，还原实际零件的工艺圆角结构，避免应力集中的设计缺陷，同时保证扭臂的受力方向与弹簧扭转工作的力矩方向完全匹配。材质设置上，模型赋予了弹簧钢的金属材质属性，调整了金属材质的粗糙度、反射率参数，渲染后呈现出哑光金属的真实质感，同时通过光影渲染突出弹簧的螺旋结构轮廓与扭臂的形态特征，清晰展示零件的整体结构。结构设计层面，该扭转弹簧为单扭结构，两个直扭臂分别用于连接雕刻机的对应装配部件，工作时依靠簧圈的扭转变形储存与释放扭转力矩，为雕刻机的对应运动机构提供复位、压紧所需的弹性力，建模过程中严格校验了扭臂的安装角度，确保装配后扭臂不会与周边零部件发生运动干涉。整体模型结构完整，特征清晰，还原了扭转弹簧的真实几何形态与结构细节，可用于雕刻机的整机装配仿真、运动干涉检查，也可作为弹簧类零件建模的参考案例，帮助理解扭转弹簧的结构特点与建模逻辑，模型的几何特征完全符合机械设计中扭转弹簧的设计规范，能够直接导入装配环境完成虚拟装配验证。
