恩德斯豪斯电动驱动流量计结构设计

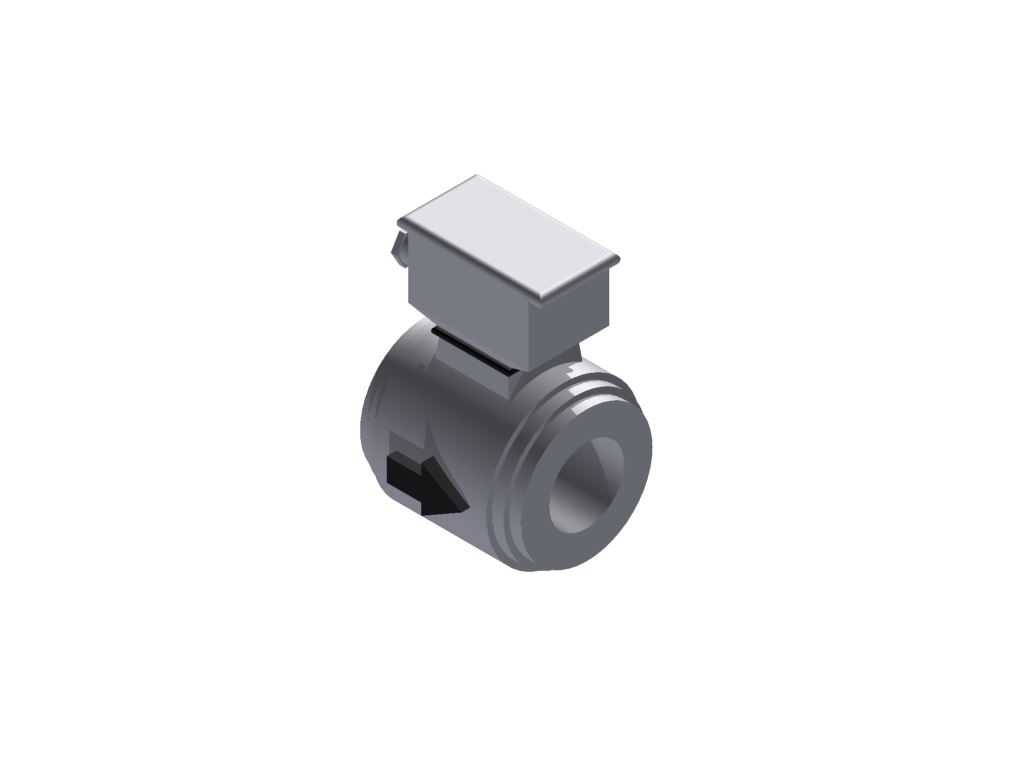

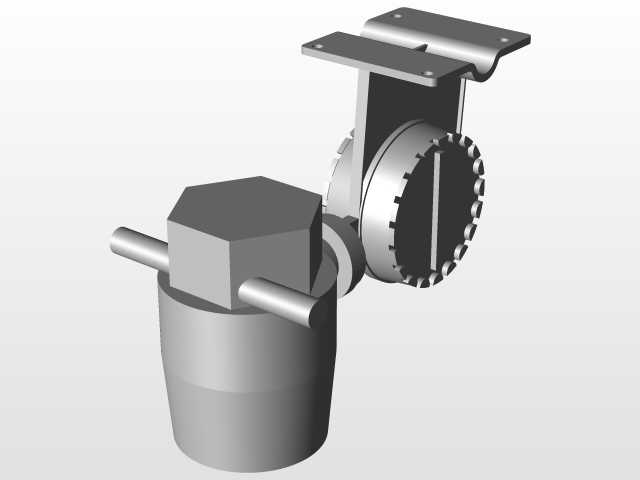

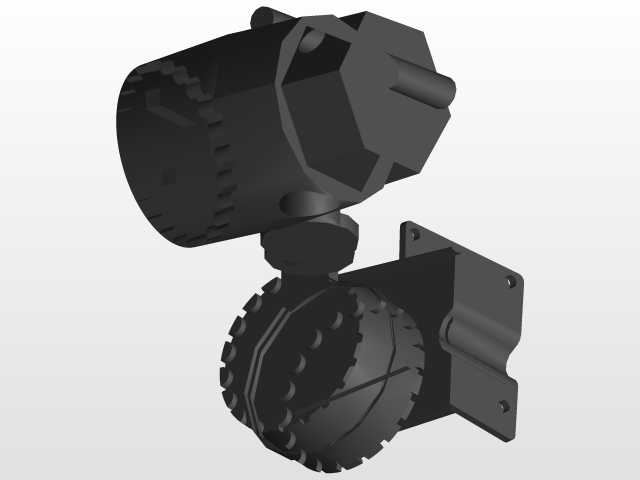

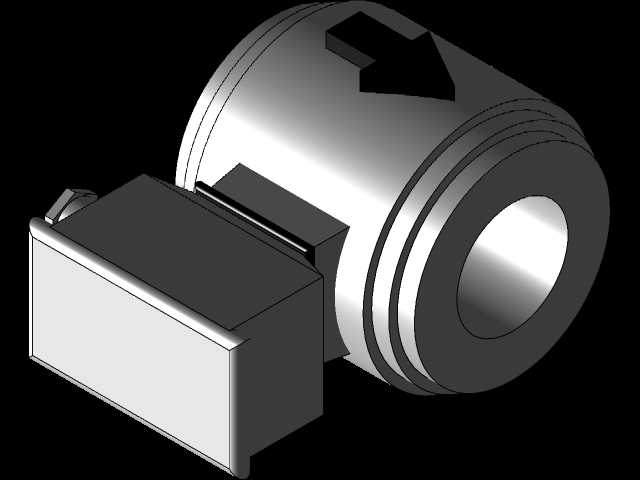

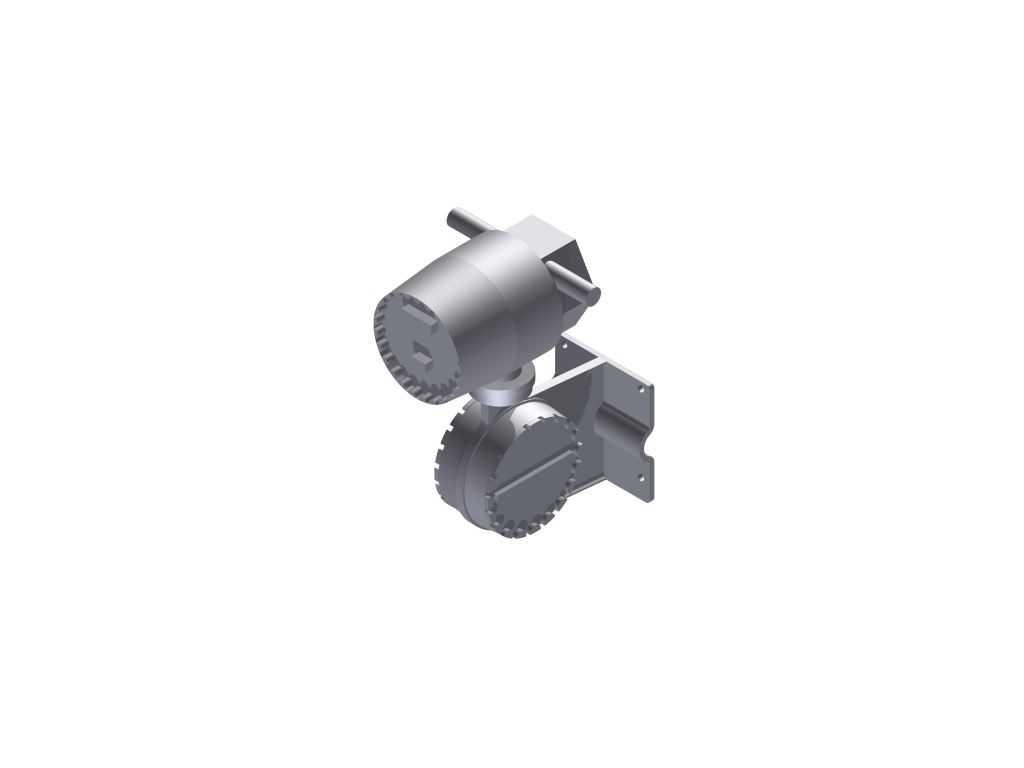

在流程工业的管路输送系统里，这类电动驱动的流量检测设备是工艺管控环节的核心感知部件，从化工原料输送、市政给排水到食品饮料的制程管线，都需要靠这类设备实时获取管内介质的流量参数，给后端的PID调节、物料核算、异常预警提供可靠的数据支撑。不同于传统的纯机械式流量计，这款带电动驱动结构的检测设备，能在复杂工况下维持稳定的检测精度，哪怕介质带有少量杂质、或是管路存在一定的振动干扰，驱动结构也能带动检测组件保持稳定的工作状态，避免卡滞、测量漂移这类现场常见的故障。从结构设计的角度看，整个模型采用分体式的安装布局，上方的变送表头和下方的测量腔体通过连接颈过渡，侧边预留的壁挂安装支架做了多组安装孔位设计，能适配不同壁厚的安装面板、或是工艺管架上的固定需求，安装孔的间距、孔位公差都按照工业仪表的通用安装规范做了匹配，现场安装时不需要额外做转接件加工，就能直接替换同规格的老旧设备。设计过程中优先考虑了现场的维护便利性，表头部分和测量腔体的连接做了快拆结构的预留，日常校准、更换易损件的时候不需要把整个设备从管路上拆下来，只需要拆开连接部位的紧固件就能完成维护操作，能大幅缩短现场的停机维护时间。设备的外形轮廓做了圆弧过渡处理，没有尖锐的凸起棱角，一方面能避免现场安装运维时的磕碰划伤，另一方面也能减少工业环境下的积灰积料，在粉尘较多的车间场景里更容易做表面清洁。测量腔体的流道部分做了同轴度的结构约束，能保证介质流过的时候流态稳定，不会因为腔体结构突变产生扰流影响测量精度，连接法兰的端面尺寸、密封槽位置都和通用工业管路的标准做了适配，能直接和对应通径的管路法兰对接，不需要额外定制变径接头。电动驱动模块的布局做了重心优化，整个设备安装后重心落在安装支架的支撑范围内，不会因为长期运行的振动导致连接部位松动，驱动模块的外壳做了加强筋设计，在不增加整体壁厚的前提下提升了壳体的抗形变能力，哪怕现场有一定的外力碰撞，也不会轻易出现壳体变形损坏内部元器件的情况。对于做工业产线设计、仪表选型的工程人员来说，这个三维结构能直观呈现设备的安装边界、接口位置，在做管路排布、三维厂房布局的时候，可以直接参考模型的尺寸预留安装空间，避免后期施工时出现设备和周边管线、结构件干涉的问题，也能提前规划接线、维护的操作空间，让整个管路系统的布局更合理。
