建筑采光玻璃屋顶支撑结构设计

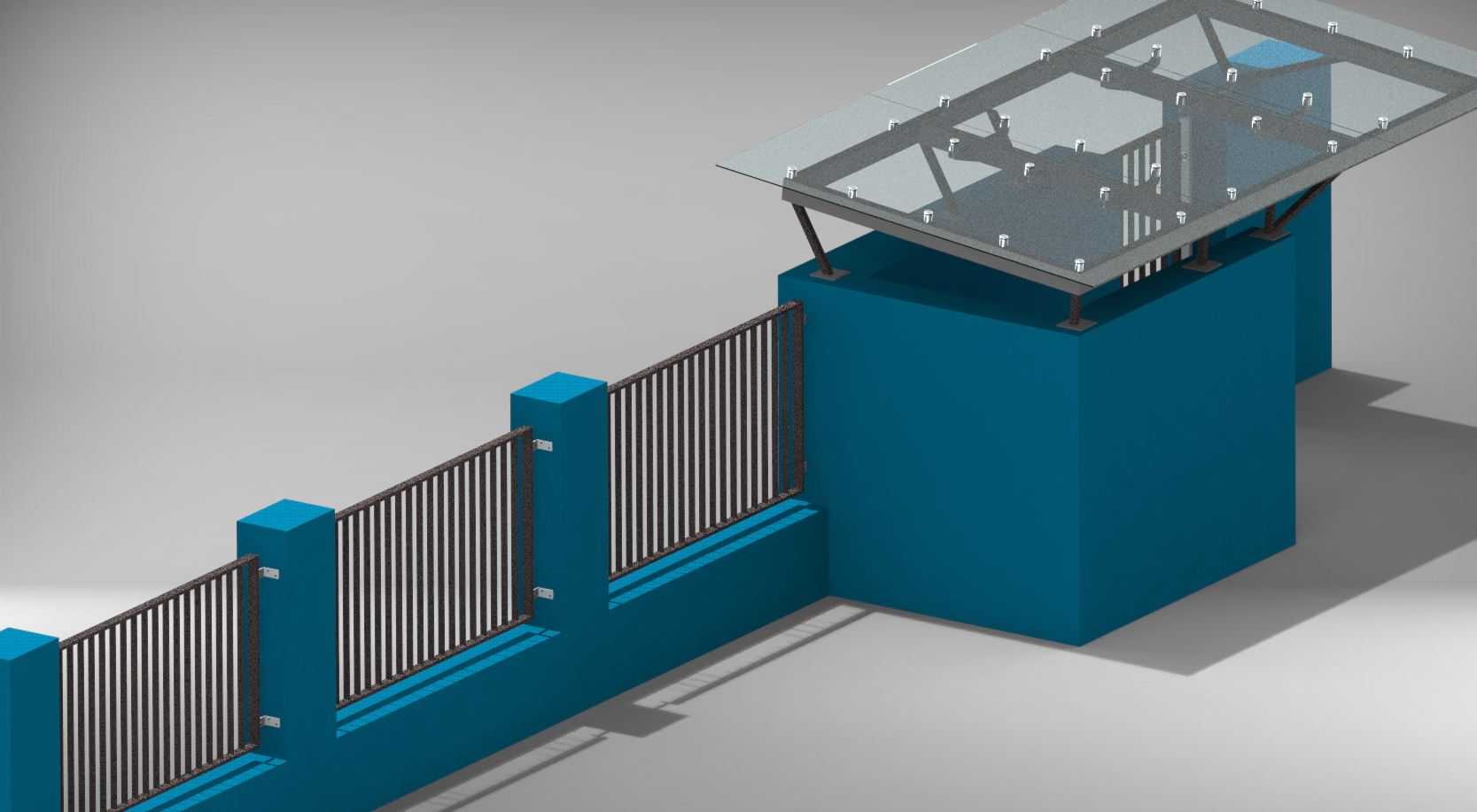

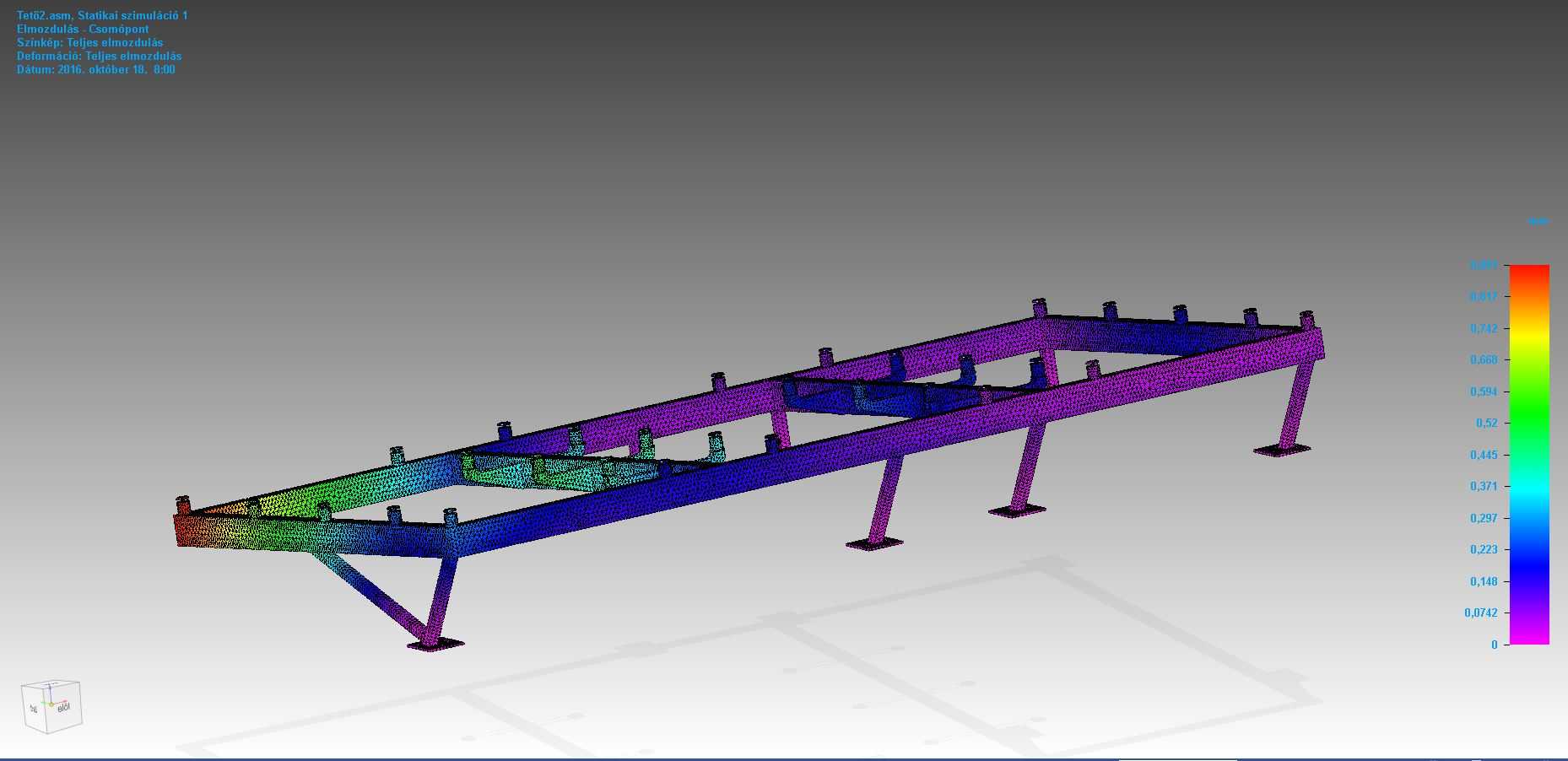

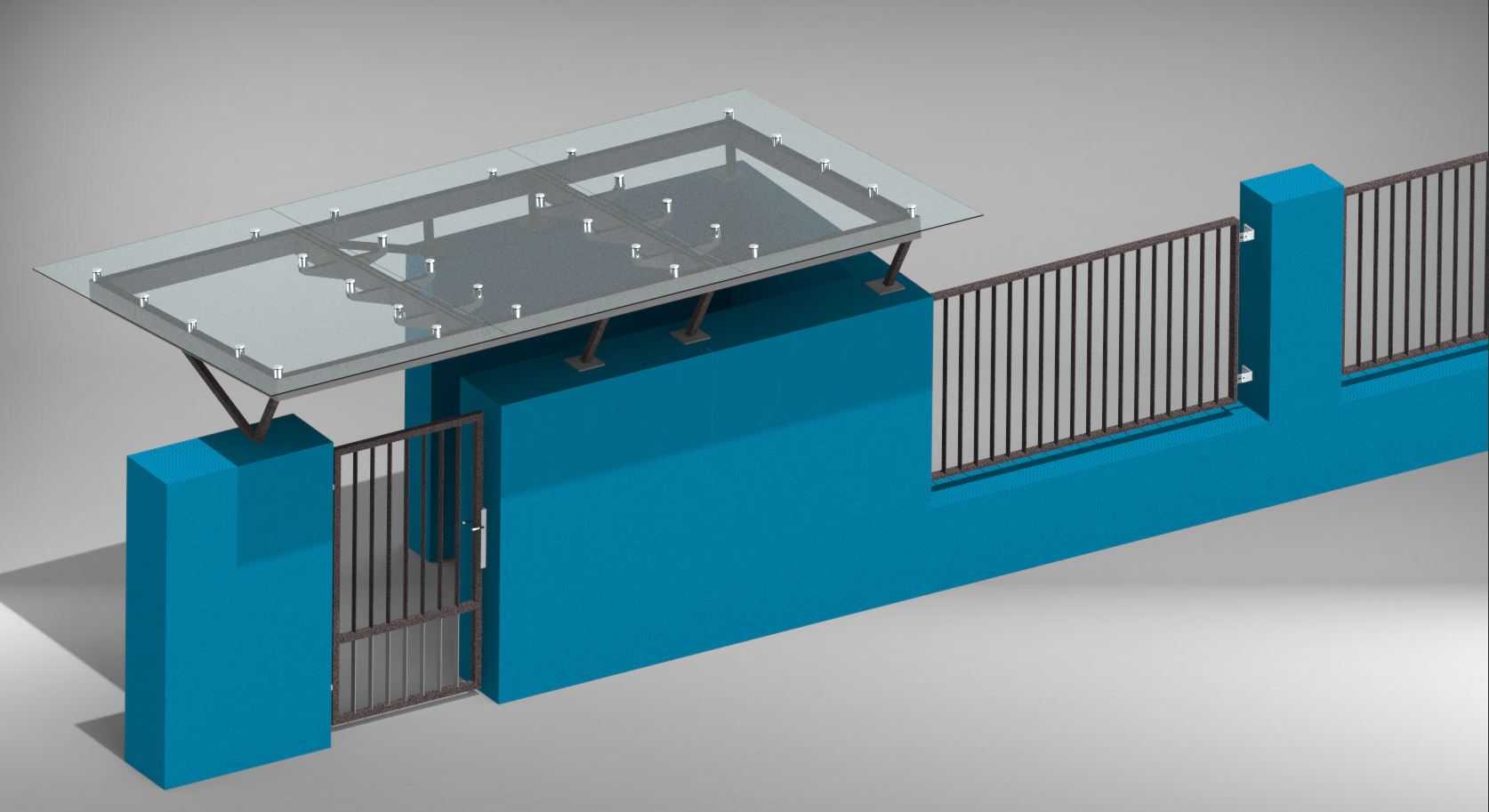

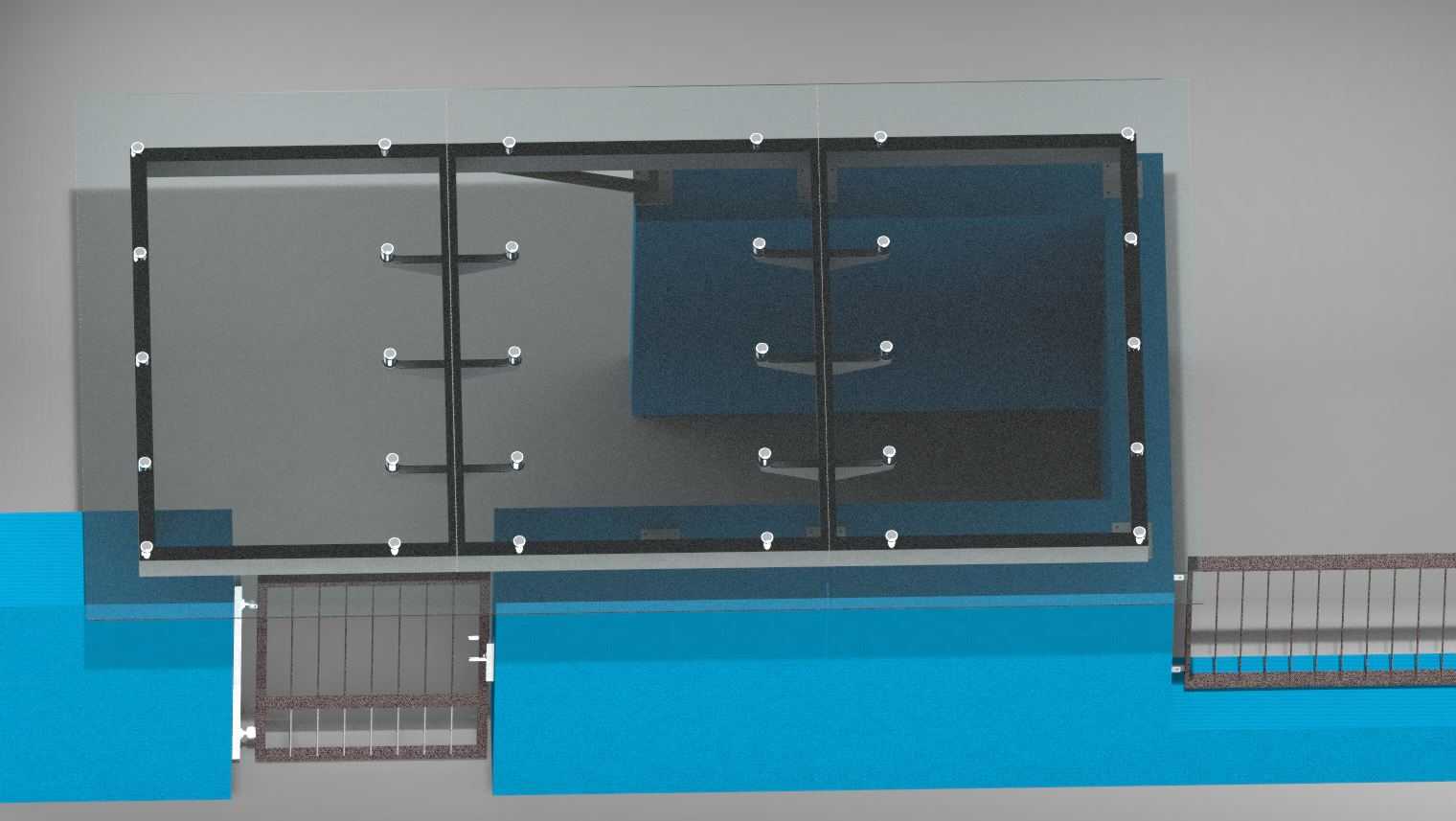

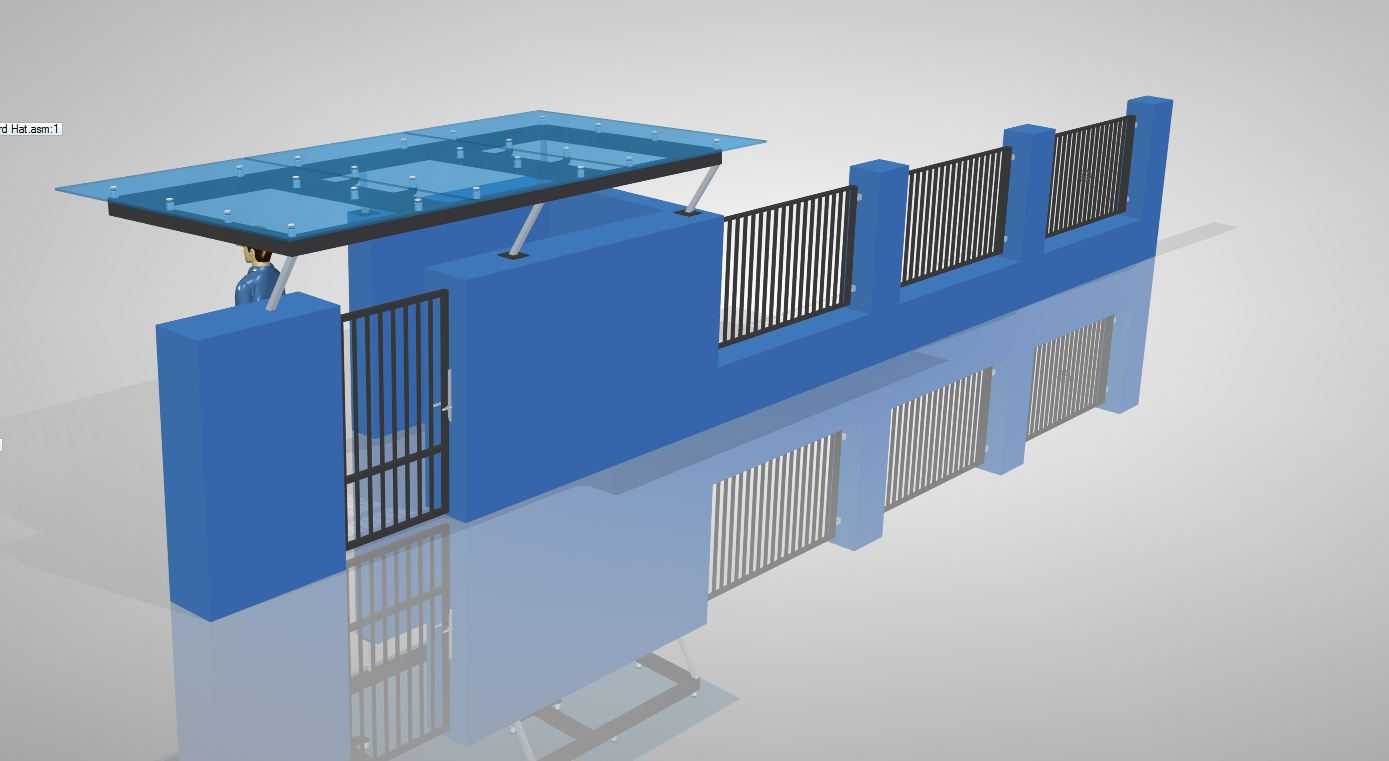

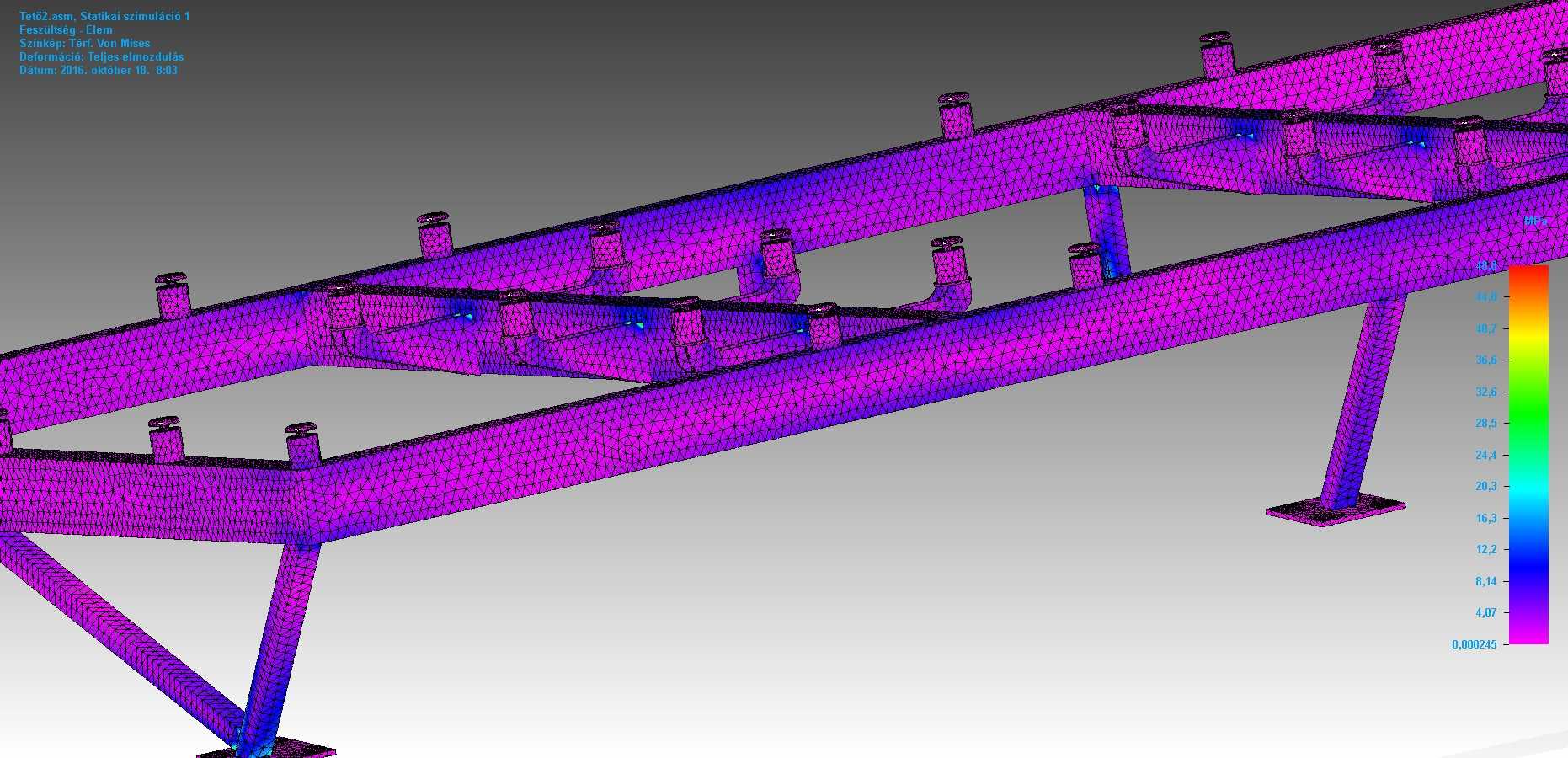

这类玻璃采光顶结构多用于商业建筑中庭、民用住宅阳光房、工业厂房采光带区域，核心作用是在实现屋面封闭挡水的同时，最大化引入自然光照，降低日间室内照明能耗，同时兼顾建筑外立面的通透视觉效果。设计过程中首先要明确玻璃面板的受力边界，本次采用16mm厚度的钢化玻璃面板，对应配置50mm规格的玻璃固定支架，支架沿玻璃板块的拼接缝均匀排布，每块矩形玻璃的四个边侧都设置对应数量的固定点位，避免玻璃因局部应力集中出现开裂风险。结构框架采用矩形截面的金属型材拼焊而成，框架的分格尺寸完全匹配玻璃面板的裁切规格，相邻玻璃板块之间预留均匀的打胶间隙，用于填充耐候密封胶实现防水密封，同时抵消温度变化带来的材料热胀冷缩变形量。固定支架的设计采用点支式结构，每个支架都设置柔性缓冲垫层，垫层夹在金属支架与玻璃面板之间，避免硬质金属直接接触玻璃表面，在承受风荷载、屋面积雪荷载时，缓冲层可以均匀分散局部压力，防止玻璃被硬接触硌伤。从安装边界来看，整个玻璃屋顶的框架侧边需要与周边建筑主体结构做可靠连接，连接点位要做防腐处理，同时预留适配主体结构沉降的调节余量，避免建筑沉降拉扯玻璃面板造成破损。框架下方对应设置排水导流槽，可将透过密封胶层的少量渗漏水有序导出屋面，避免出现室内滴水问题。在结构受力校核阶段，需要根据项目所在区域的基本风压、积雪厚度计算每个固定支架的受力载荷，确保支架的型材厚度、连接螺栓强度都能满足最不利工况下的受力要求，玻璃板块的分格尺寸也需要结合人体工程学与安装便利性调整，单块玻璃的重量控制在两名安装人员可协同搬运的范围内，降低现场施工的吊装难度。点支式的固定方式相比传统的框压式固定，能减少框架对玻璃的遮挡面积，进一步提升采光效率，同时外露的固定支架排布整齐，也能形成规整的视觉装饰效果，适配现代建筑的简约设计风格。
