百瓦级Cob光源LED防护护套结构设计

　　这款百瓦级Cob LED护套的设计，最初是针对户外大功率投光照明、工业厂房高位照明场景下，Cob光源裸露易受磕碰、积尘、凝露侵蚀的痛点展开的。在实际工程应用里，百瓦级Cob光源的发光面脆弱，安装过程中稍有不慎就会刮伤荧光层，户外使用时飞石、扬尘、雨天的溅水都会直接缩短光源寿命，甚至造成光源短路报废，这款护套就是为了解决这些现场实际问题而做的结构设计。

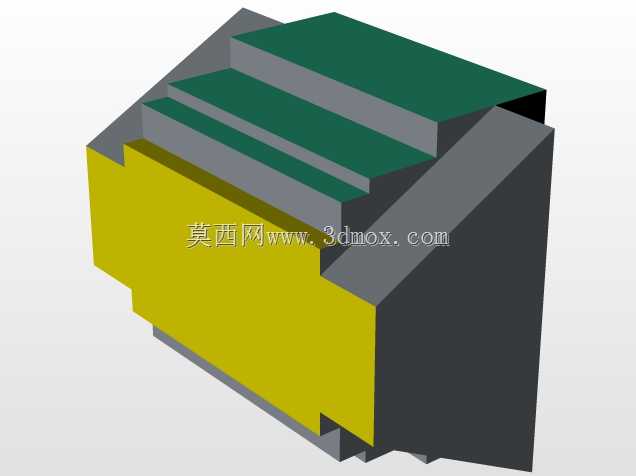

　　从功能特性来看，护套采用方正的包覆式结构，三个可见面分别做了不同的功能适配：深灰色的两个立面是结构支撑面，预留了与散热基座贴合的安装止口，安装时可以直接卡入散热铝座的定位槽，不需要额外做复杂的对位调整，现场装配效率能提升不少；青绿色的立面是光源出光侧的避让面，做了精准的开口尺寸控制，既不会遮挡Cob光源的有效发光角度，又能在发光面边缘形成一圈1.2mm的防护凸边，刚好挡住安装工具、外界硬物直接触碰发光面的路径。护套的内壁做了0.8mm的均匀壁厚，既不会因为壁厚过大占用过多安装空间，也不会因为壁厚太薄导致结构强度不足，在受到侧向15N的冲击力时不会出现开裂变形，能有效缓冲外力对光源的冲击。

　　设计思路上没有做多余的异形结构，整体采用方正的立方体基础形态，主要是考虑到百瓦级Cob光源本身的封装形态就是矩形，方正的护套可以最大化匹配光源外形，减少不必要的材料浪费，同时这种规整的形态也适配3D打印的快速制作需求，不需要添加过多支撑结构就能完成打印，打印过程中变形量控制在0.1mm以内，能满足安装的精度要求。在安装边界的设计上，护套的整体外轮廓尺寸严格匹配市面上主流百瓦Cob光源的配套散热模组尺寸，长宽方向的安装公差控制在±0.2mm，和散热基座贴合后不会出现突出或者缩入的情况，不会影响后续反光杯、透镜的安装定位；护套的高度方向刚好覆盖Cob光源的基板厚度加上发光层的凸起高度，顶部和发光面之间预留了0.3mm的间隙，既不会摩擦损伤发光层的荧光胶，也能避免凝露直接在发光面形成积水。

　　实际使用场景中，这款护套除了基础的物理防护作用，还能在光源和散热基座之间形成一圈密封的安装缝隙，配合导热胶使用时，可以减少灰尘从光源基板边缘进入散热缝隙的概率，长期使用不会因为积尘导致散热效率下降。在工业厂房的高顶灯安装现场，工人在高空作业安装光源时，不需要刻意小心避让发光面，护套的凸边能挡住扳手等工具的误碰，大幅降低高空作业时的光源损坏率；在户外投光灯的使用场景下，护套的边缘做了微小的导流斜角，溅落到护套上的雨水会顺着斜角流到散热基座的排水槽里，不会顺着光源基板渗到接线部位。

　　结构细节上，护套的各个棱边都做了R0.5mm的圆角处理，没有尖锐的边角，安装时不会划伤操作人员的手，也不会在安装过程中刮伤配套的反光杯内壁。内壁和光源基板接触的部位做了细微的防滑纹路，安装后护套不会因为长期的振动出现移位脱落，哪怕是在有振动的设备照明场景下，比如行车、大型工程机械的配套照明，护套也能保持稳定的防护状态，不会出现松动脱落的情况。整个设计没有多余的装饰结构，所有的结构特征都服务于防护、安装、适配的实际功能需求，没有为了外观做不必要的造型改动，完全从工程实用的角度出发，兼顾了制作便利性和现场使用的可靠性。
