手动1.5吨卷材开卷上料支撑设备

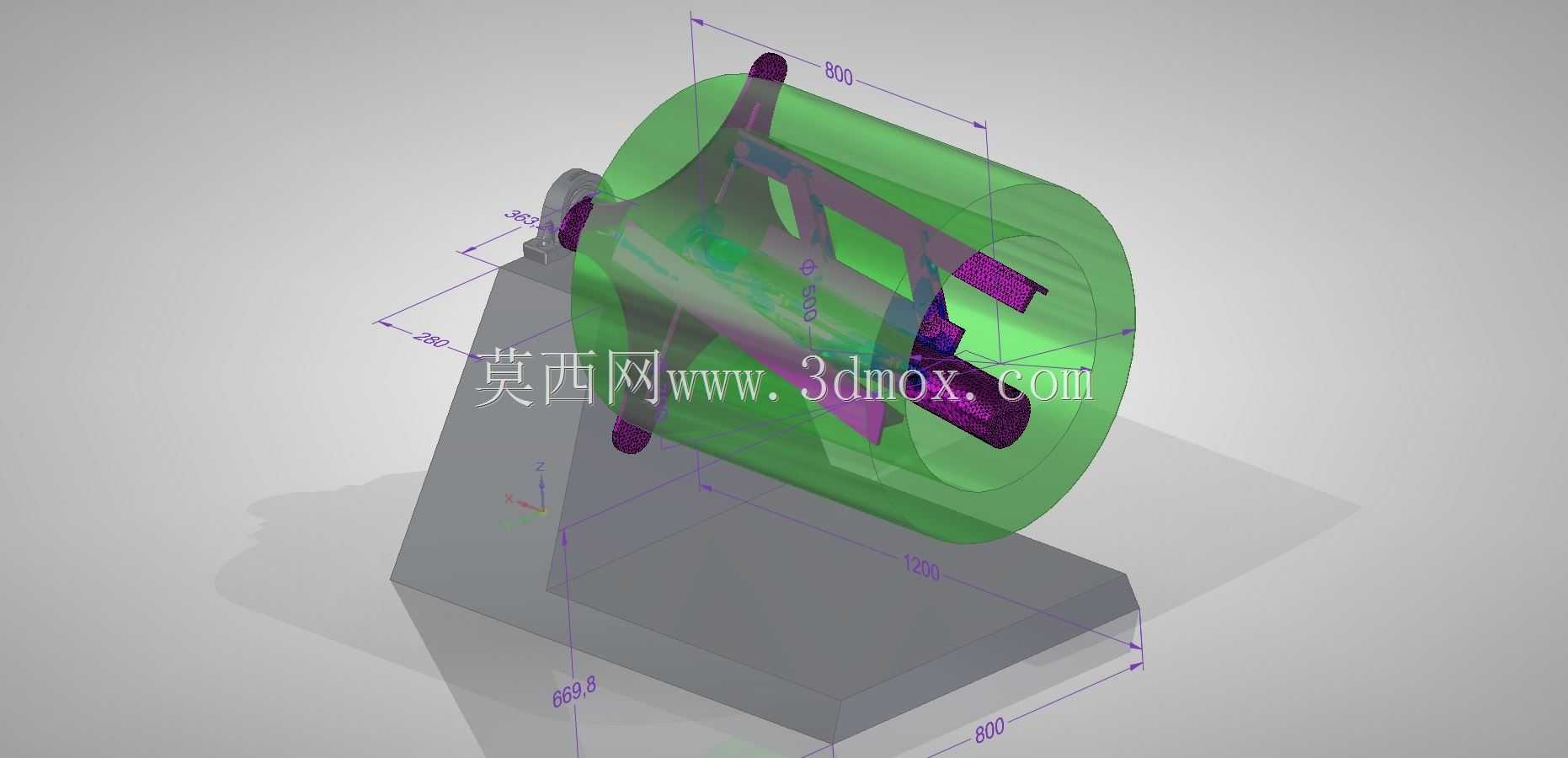

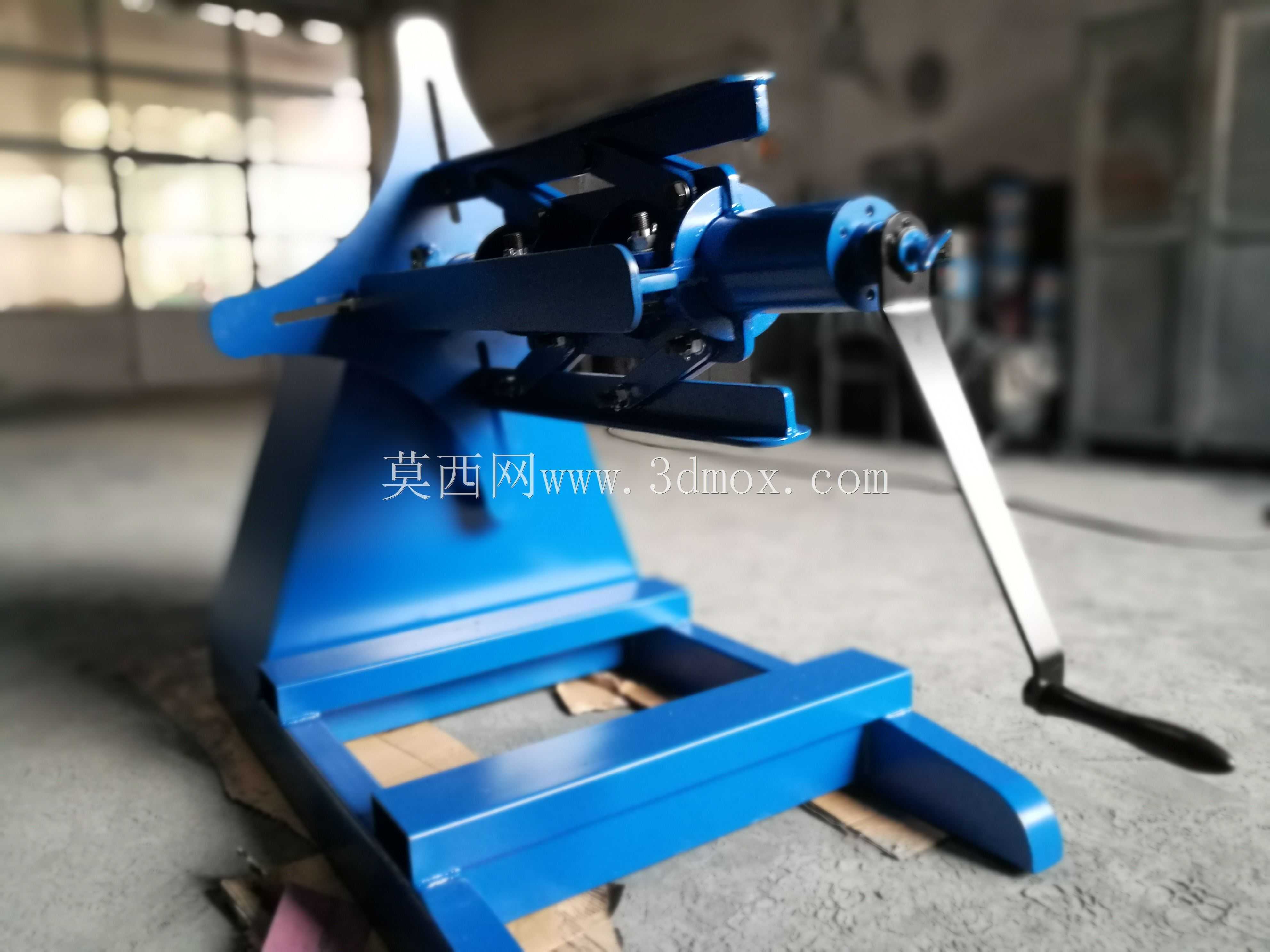

　　在冲压加工、卷材分切、金属成型类生产车间里，卷材上料的开卷环节一直是影响产线节拍的前置工位，这款手动开卷设备的设计定位，就是面向小批量加工、无气源电源配套的加工场景，解决1.5吨以内重型金属卷材的承托、放料需求，替代传统简易料架承重不足、转动卡滞、卷材易散卷的痛点。从结构设计逻辑来看，设备整体采用落地式焊接机架作为承载基础，底部为加宽的箱型支脚结构，支脚向设备前后方向延伸出足够的支撑跨距，在满负载承载1.5吨卷材时，设备重心始终落在支脚的支撑多边形范围内，无需额外做地面膨胀螺栓固定也能保证放料过程的稳定性，支脚表面预留的安装孔位，也适配有固定需求的车间做地面锁附，适配不同场地的安装条件。设备的核心承托部分为四爪式涨紧支撑结构，

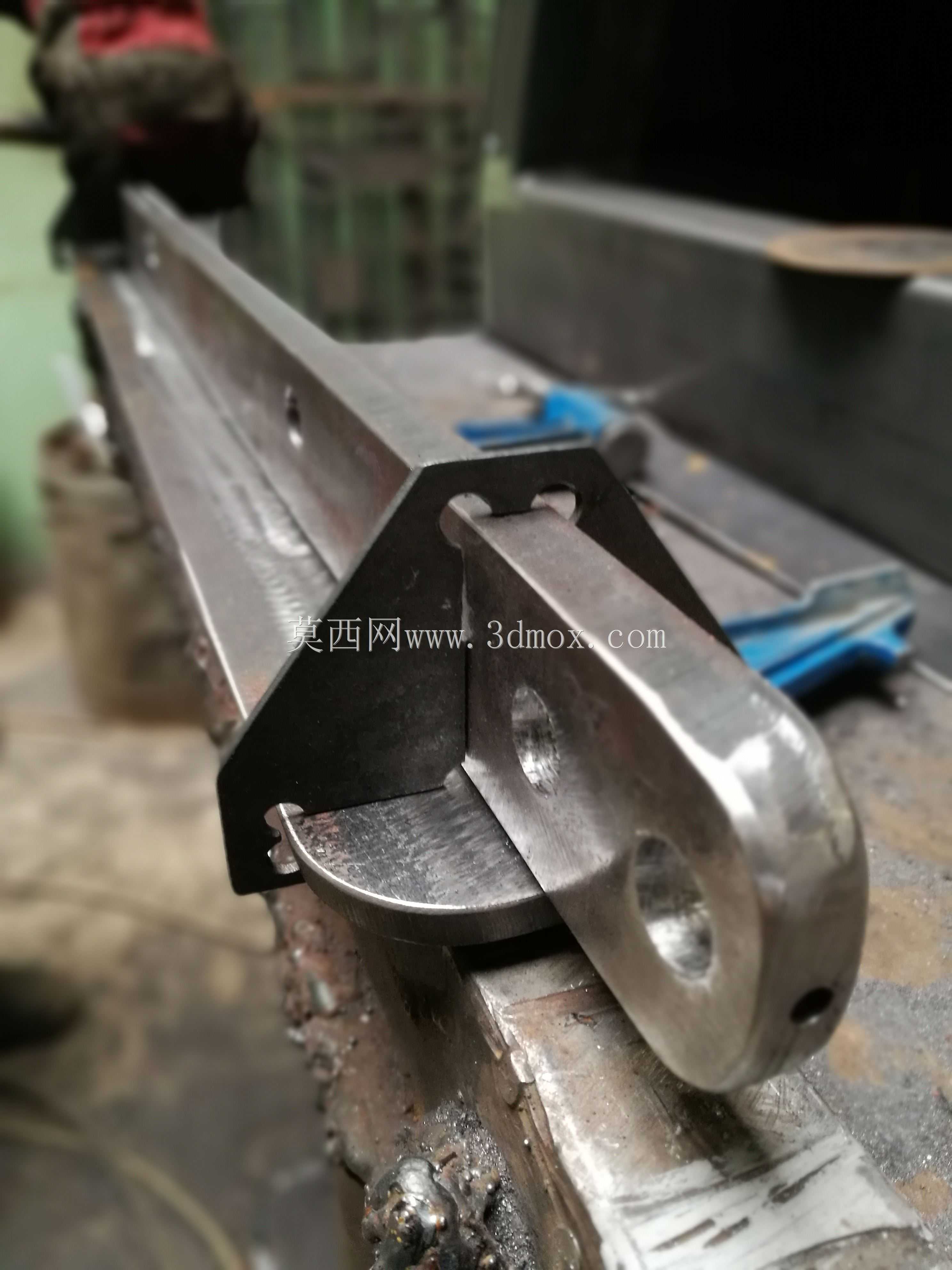

　　四个支撑臂沿主轴周向均匀分布，支撑臂的弧形接触面贴合卷材内孔的圆柱面，手动操作的锁紧连杆通过棘轮结构带动支撑臂沿径向伸缩，适配常规通用规格的卷材内孔直径，涨紧后支撑臂与卷材内孔完全贴合，避免放料过程中卷材与主轴出现相对滑动，也能防止卷材内孔因局部受力过大出现卷边变形。主轴部分采用重载滚动轴承作为转动支撑，轴承座与主机架焊接为一体，保证主轴转动时的同轴度，即使满负载状态下，手动牵引卷材料头也能带动主轴平稳转动，不会出现卡滞、窜动的问题，转动阻尼可通过端部的锁紧螺母做微调，针对不同厚度、不同材质的卷材，调整阻尼大小后可避免放料过程中因惯性出现卷材松脱、散卷的情况。设备侧边配置的手动操作杆，集成了涨紧锁紧与主轴制动的功能，

　　上料时可通过操作杆快速调整支撑臂的张开尺寸，套入卷材后扳动操作杆即可完成涨紧锁定，需要暂停放料时，扳动操作杆可触发主轴制动块，锁止主轴转动，方便操作人员做料头牵引、工位调整的操作，无需额外配置气动或液压驱动元件，完全依靠机械结构实现所有功能，后期维护仅需定期给轴承、铰接点加注润滑脂即可，无易损电气元件，适配多粉尘、多油污的车间加工环境。从安装边界来看，设备整体占地尺寸适配常规卷材上料工位的空间要求，主轴中心高度匹配常规冲床、分切机的进料口高度，安装时仅需保证设备出料侧与后续加工设备的进料导正机构保持水平同轴，即可直接对接产线使用，无需额外做高度调整。在实际应用场景中，这类手动开卷设备常配套小型冲床、剪板机、滚压成型设备使用，

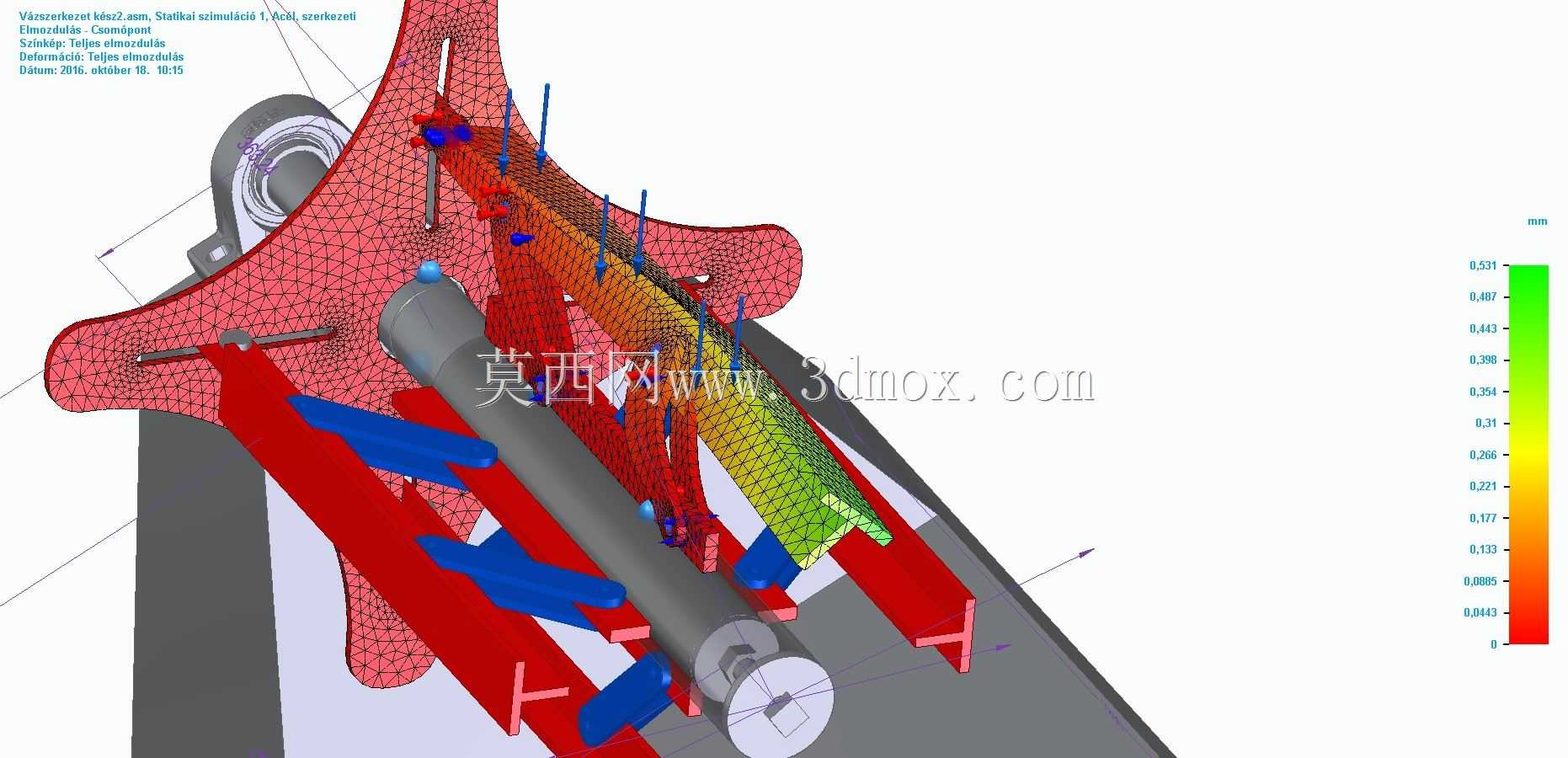

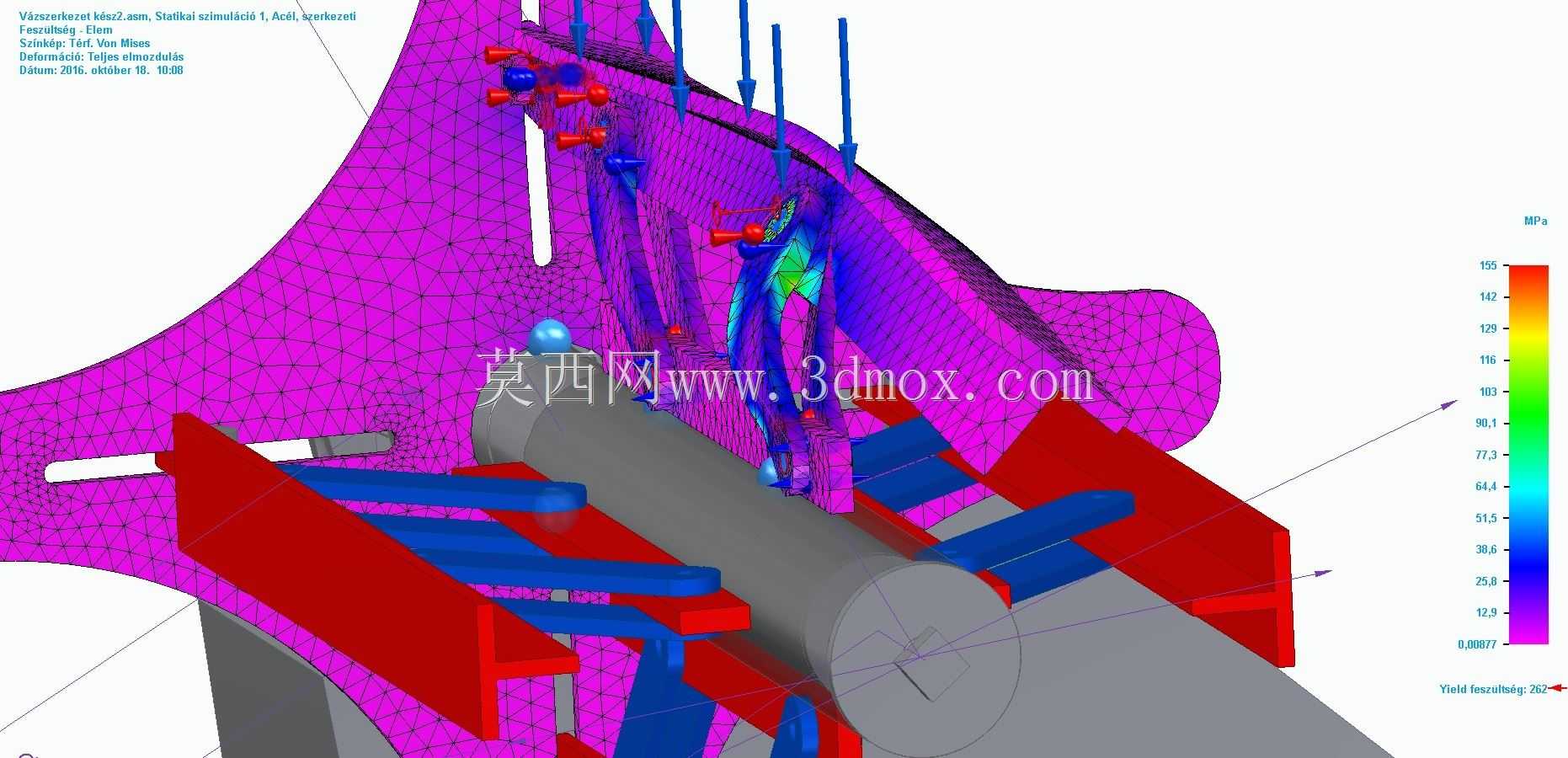

　　针对五金冲压件加工、轻钢龙骨成型、五金薄板分切等加工场景，不需要复杂的自动化上料配置，就能完成重型卷材的承托放料作业，相比重型液压开卷设备，其结构紧凑、成本更低、无动力消耗，对于小批量加工、多工位轮换作业的车间来说，设备移动调整也更为便捷，机架上预留的吊装孔位可配合车间行吊快速转场，适配不同工位的生产需求。结构设计过程中，所有受力部件均通过载荷校核，支撑臂、主轴、机架的材料选型匹配1.5吨满载的载荷要求，焊接部位做去应力处理，避免长期负载出现结构变形，转动部位的铰接点均做耐磨处理，长期使用也不会出现间隙过大导致的卷材晃动问题，保证放料过程的料带进给平稳，为后续加工工序提供稳定的料带输入。
