大幅面龙门式等离子数控切割工作站

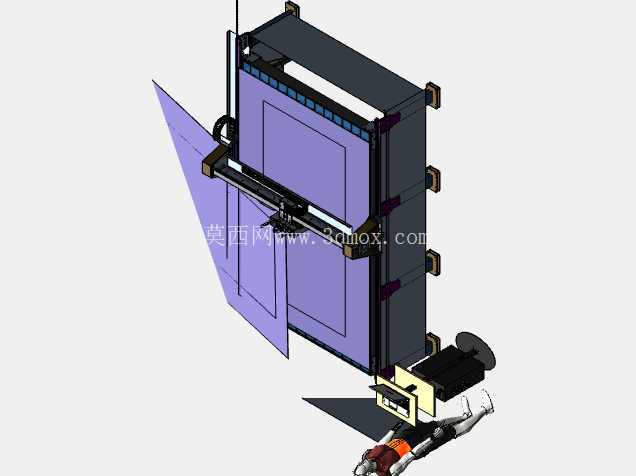

　　这套三维结构呈现的是一台面向板材下料工序的大幅面龙门式等离子数控切割工作站，有效加工幅面围绕2500mm×1250mm展开，正好覆盖常见标准钢板的展开尺寸，适合钣金车间、钢结构件预制、环保设备壳体、机箱机柜、农机附件以及小型金属构件加工场景。设备并不追求重型铣削机床那种高刚性箱体结构，而是围绕等离子弧切割的工艺特点进行布局：工件静止，龙门带动割炬在X、Y方向完成平面轨迹运动，Z轴负责割炬高度跟踪与抬枪，从而把薄板和中厚板的异形轮廓、孔槽、坡口预备料集中在一台平台上完成。

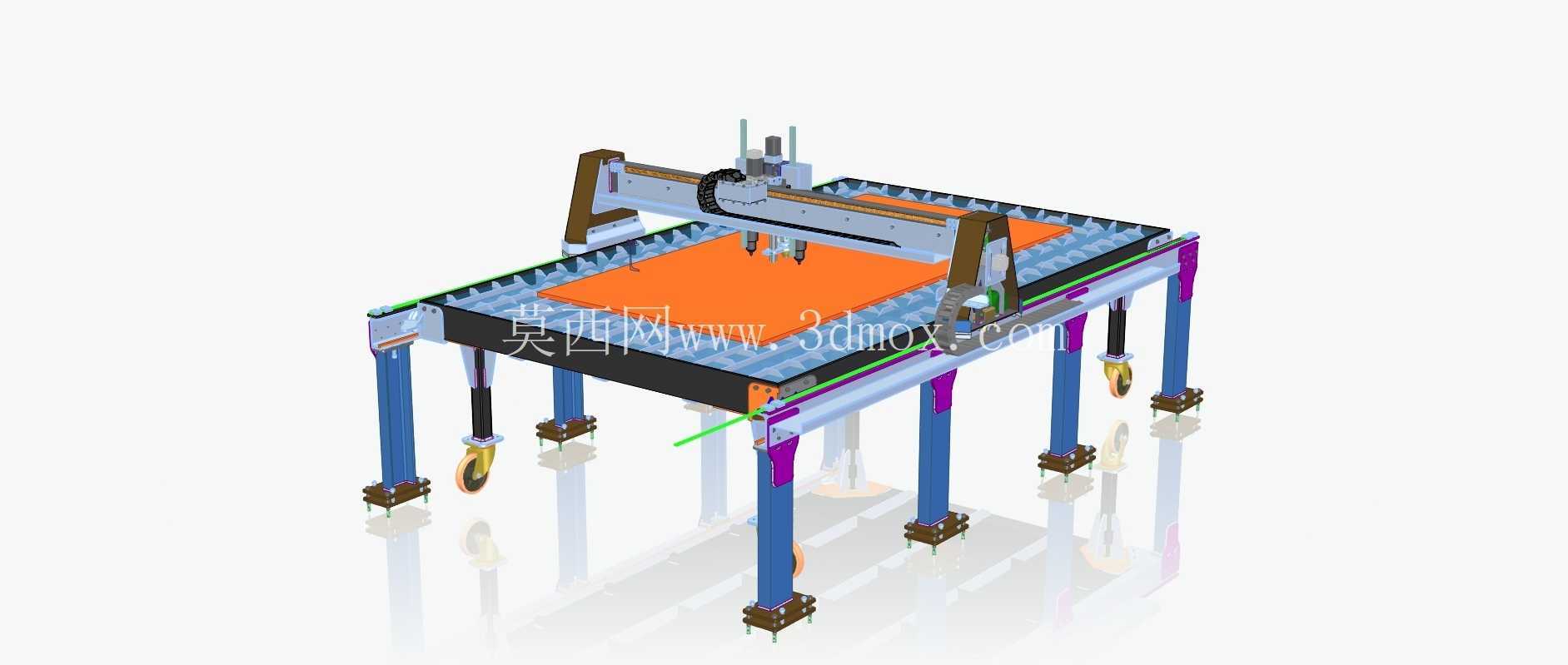

　　从整机布置看，下部为长方形焊接床身，台面上铺设有锯齿形或格栅式承托结构。这种承托方式不是普通平板工作台，而是为了让等离子弧穿透板材后有释放空间，同时减少熔渣反粘到板面，并让切割产生的氧化物、熔渣落入下部区域。栅格支撑需要兼顾承重、换件便利和热变形控制，因此模型中支撑条呈密集阵列布置，边缘由床身框架约束。实际使用时，板材直接吊装到格栅上，靠自重和侧向定位即可完成多数切割任务；对薄板或高精度件，可另加压板或微型夹具，避免板材在高速起弧、穿孔时移位。

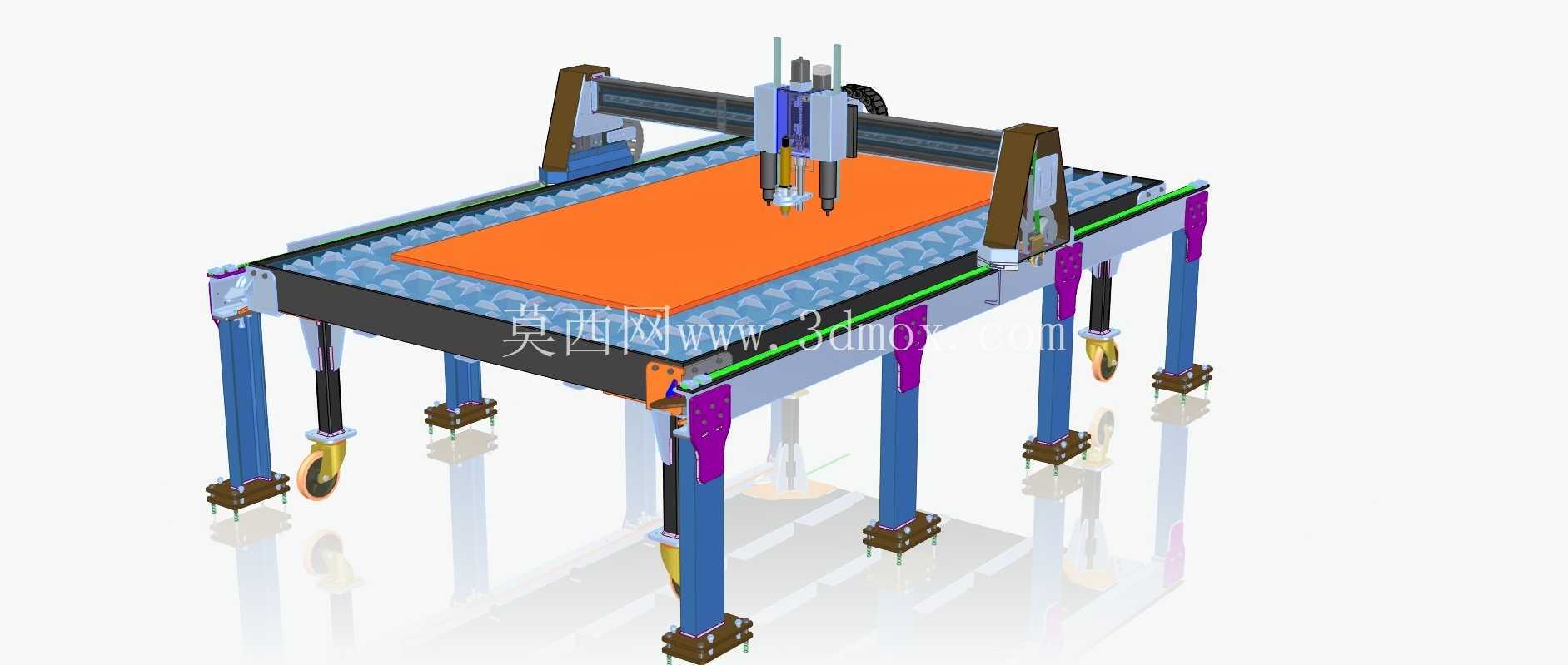

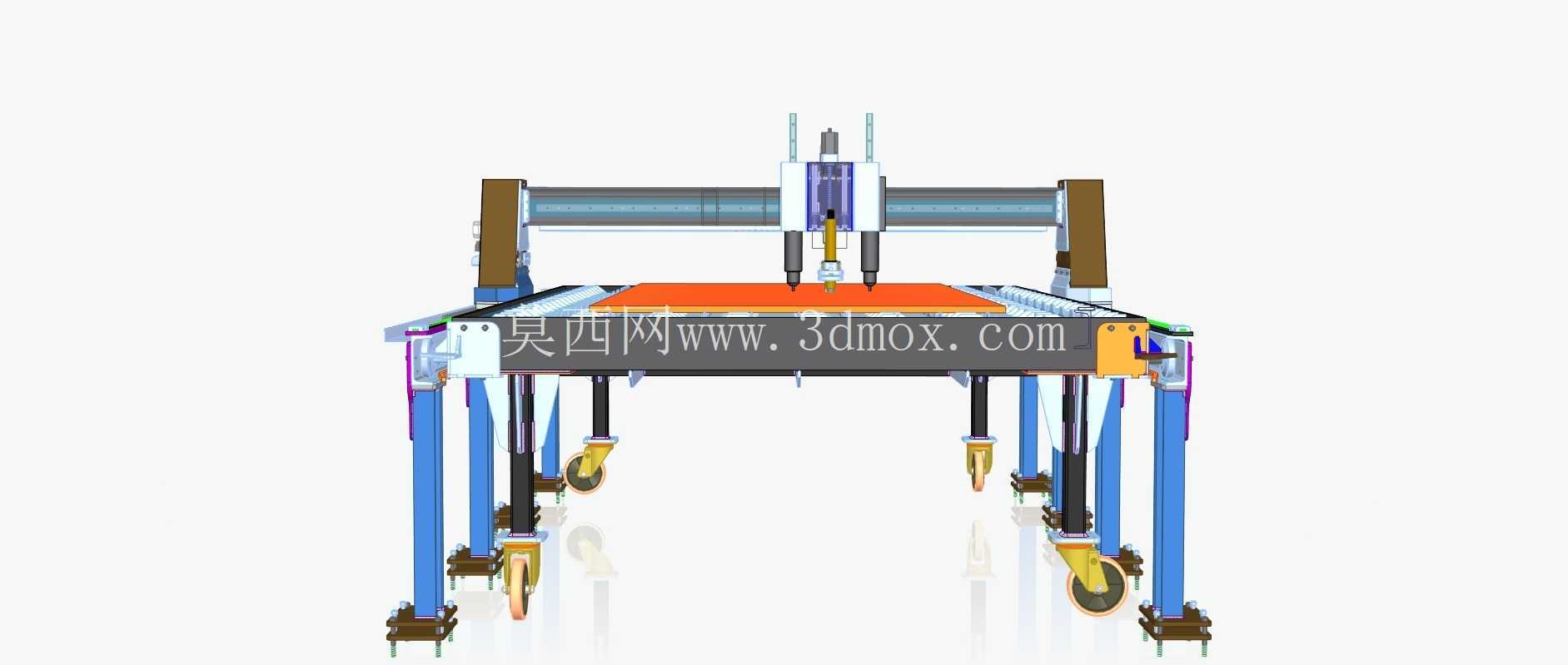

　　龙门横梁横跨短边方向，沿床身两侧纵向导轨运动；切割小车安装在横梁上，沿横向导轨移动。该结构把驱动负载分散到两侧，运动质量主要集中在横梁和割炬小车上，相比悬臂式切割机，在2500mm级幅面下具有更好的轨迹稳定性和对称性。模型中可以看到纵向传动、导轨安装面、横梁连接座以及端部限位关系，这些部位在设计时需要重点控制平行度和直线度。若两侧导轨安装基准偏差过大，龙门在运行中会产生扭摆，直接表现为切口斜度、轮廓错位或伺服负载波动。

　　割炬组件位于小车下方，包含升降滑座、割枪夹持件、防撞连接以及相关管线走向。等离子切割对割嘴与板材之间的距离较敏感，实际设备通常配合弧压调高或初始定位功能，在板材起伏、热变形后仍维持较稳定的切割高度。三维结构里割炬并非固定死在小车上，而是保留了独立升降和避让空间，这一点对应现场频繁穿孔、抬枪快速移动、转角减速等工艺动作。防撞夹持结构也很关键，当割嘴碰到翘起板边或编程轨迹错误时，可通过机械偏移或开关信号触发停机，保护割枪和升降机构。

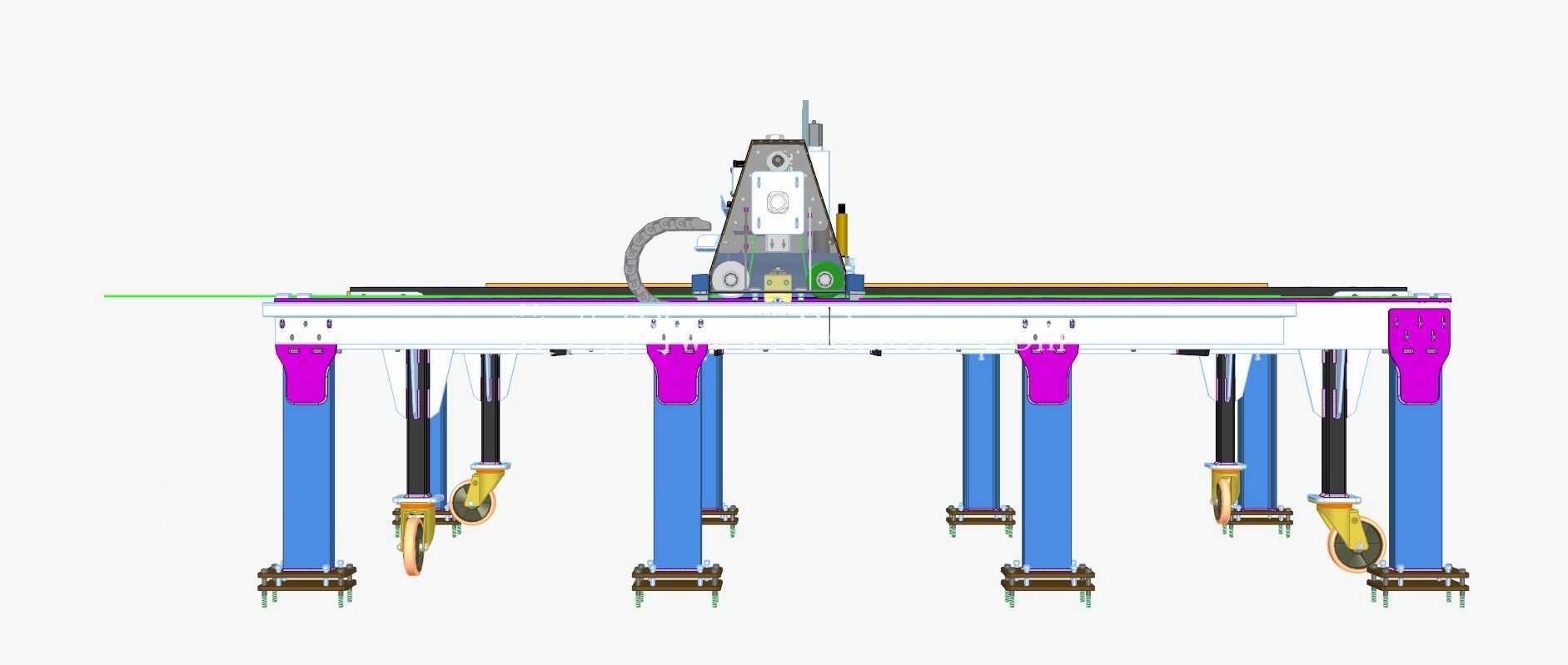

　　床身支腿采用独立立柱形式，底部设置可调地脚或脚轮调平组件。这个设计思路很明确：设备运输时可拆分床身、横梁、支腿和外围附件，进入车间后再按基准拼装；落地时通过地脚螺栓或可调支脚承担水平校正。等离子切割过程虽然切削力很小，但设备幅面大，支腿若不能形成稳定支撑，高速空行和加减速会让整机产生轻微晃动，进而影响切口边缘质量。模型中支腿与床身框架的连接位置靠近纵向载荷路径，能够把龙门运动载荷传递到地面，而不是让薄板台面承受主要弯矩。

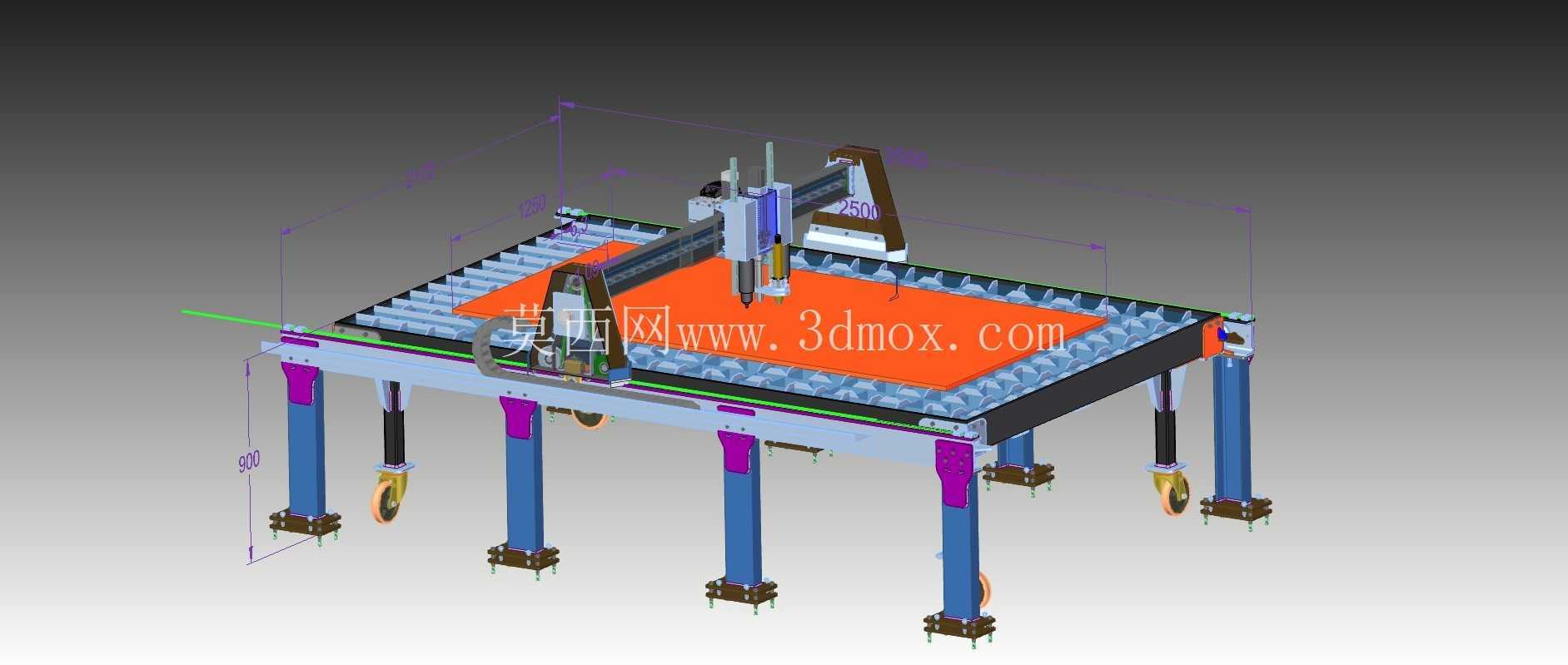

　　外形边界方面，设备主体占地由2500mm×1250mm加工幅面向外扩展，两侧需要预留龙门驱动、导轨防护和维护空间，长度方向还要考虑板材上料、吊装和抽风除尘接口位置。车间布置时不能只按有效切割幅面估算占地，通常要在床身四周留出操作和清渣通道；若配置水下切割或下抽风平台，下部还要预留风道、渣斗或水循环空间。电源、等离子发生器、气体管路和数控系统一般不全部集成在移动龙门上，而是安置在床身附近固定位置，通过拖链向割炬输送电缆、气管和控制线，模型中的横梁和小车区域也体现了这类运动管线的布置思路。

　　从结构设计角度看，这类设备的核心不是承受很大机械切削力，而是在热加工环境下保持长时间运动精度。床身需要控制焊接后的残余应力，导轨安装面要具备加工或调校基准；横梁要在轻量化与抗弯刚度之间取得平衡，过重会提高伺服驱动和齿条传动负载，过轻则可能在快速启停时产生振动。齿轮齿条、直线导轨、拖链、限位开关、割炬升降座和平台格栅共同构成了可维护的模块化系统。现场维护时，格栅条、割嘴、电极、喷嘴、导向轮和防护件都属于易检查部位，因此结构上保留拆装空间比单纯追求外观封闭更有实际价值。

　　在加工用途上，该设备主要承担低碳钢、不锈钢、铝板等金属板材的二维轮廓下料。相比锯切、钻模和手工划线切割，数控等离子切割可以直接根据展开图完成复杂外形、内孔和减重槽加工，尤其适合多品种、小批量生产。对于机箱机柜、通风管道、法兰毛坯、设备护板、农机齿座、工程机械垫板等零件，它能在焊接或折弯前快速形成坯料。需要注意的是，等离子切口存在热影响区和一定斜度，高精度配合面仍需预留后续机加工或铣削余量；薄板高速切割时还要控制引弧位置、引线方向和排套料路径，以减少热变形和材料浪费。

　　整体来看，这台设备的三维模型把床身、支腿、龙门横梁、移动小车、割炬升降、格栅工作台和传动安装关系完整表达出来，适合作为数控切割设备结构设计、非标自动化产线布局、车间下料单元选型以及运动机构教学参考。建模时可在此基础上继续细化伺服电机、减速器、齿轮齿条、导轨滑块、弧压调高器、除尘风道和防护罩，使方案从概念结构进一步转化为可加工、可装配、可调试的工程图纸。
