方形轴流风机防护排气格栅结构设计

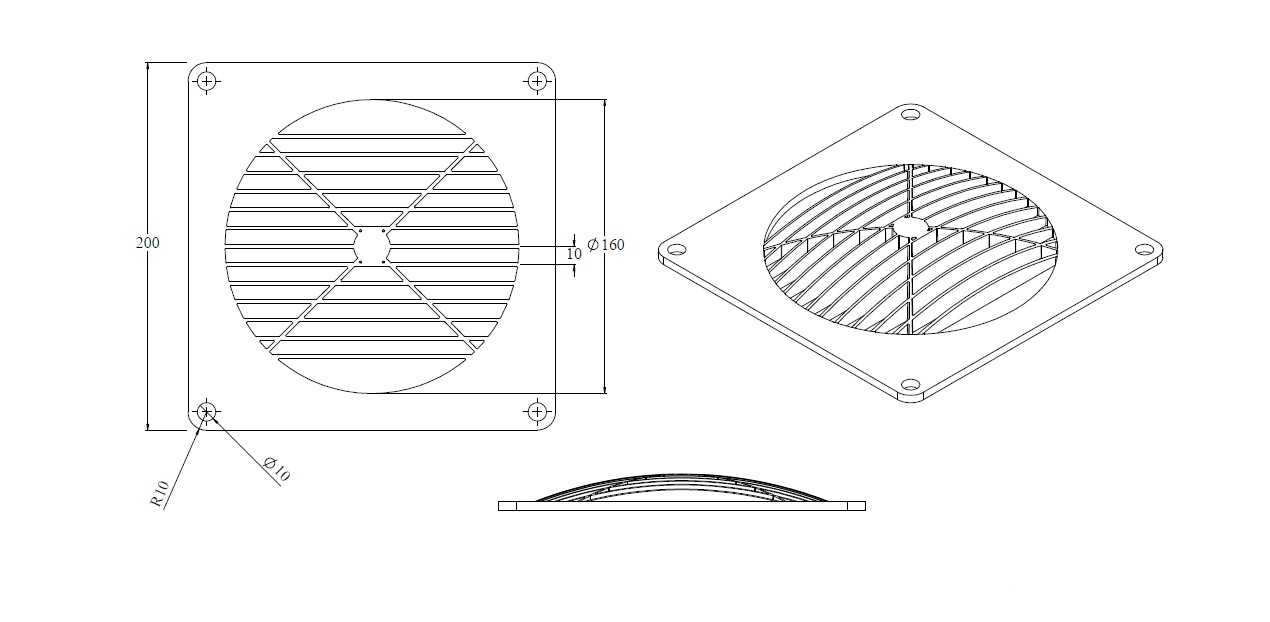

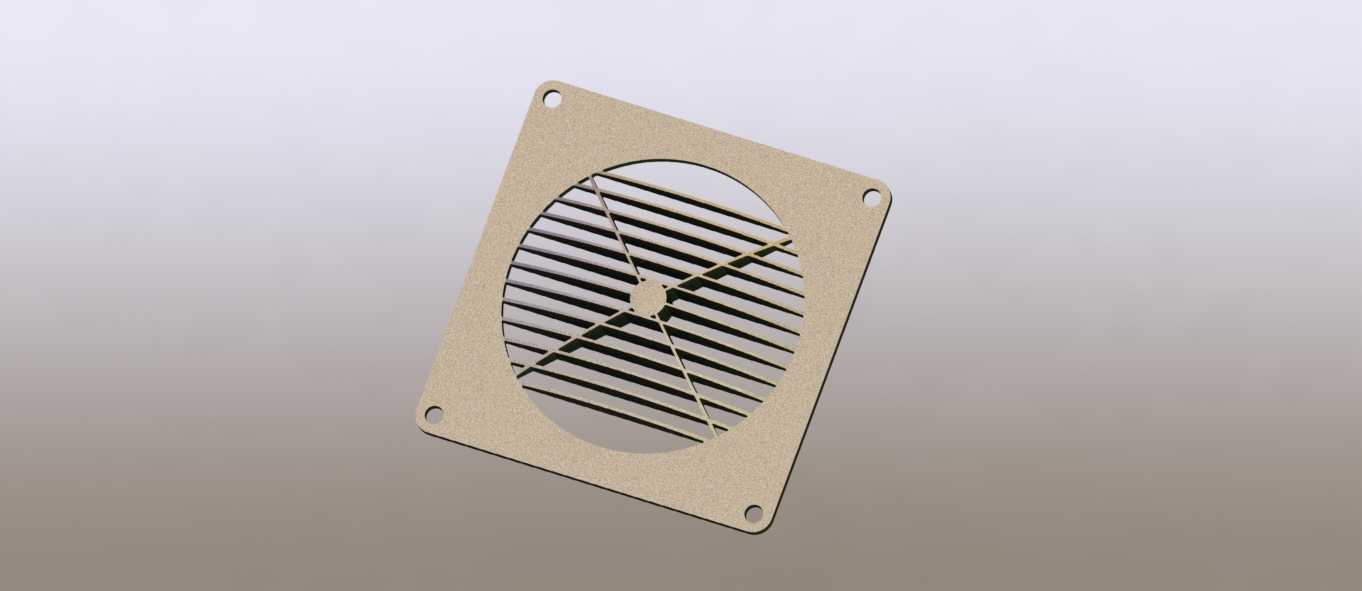

在工业电控柜、通讯基站机柜、小型设备散热风道、家用新风排风系统的末端防护场景中，这类方形安装的排气格栅是兼顾通风效率与异物防护的核心配套构件，日常选型中很多工程师容易忽略格栅的实际通流率与安装匹配度，导致要么散热风量不足，要么防护等级达不到现场使用要求。这款格栅采用外方内圆的安装基准设计，四个角位预留的安装孔位完全匹配常规80mm、92mm、120mm等标准规格轴流散热风机的安装孔距，安装时不需要额外做转接支架，直接通过自攻螺丝或者卡装结构就能固定在风机出风侧或者柜体开孔处，安装边界完全贴合标准风机的外轮廓尺寸，不会突出柜体表面过多影响设备整体外观。从功能设计层面看，格栅的筋条采用等间距斜向排布，筋条之间的缝隙宽度控制在6mm以内，既可以保证气流通过时的阻力损失控制在5%以内，不会大幅削弱风机的实际排风风量，又能有效阻挡手指、较大的灰尘结块、设备运行中可能脱落的小尺寸零件掉入风机叶轮区域，避免叶轮卡滞引发的电机烧毁故障。中间的圆形支撑筋对应风机的轴心位置，将整面格栅的受力均匀分散到四周的安装点位，即使设备在运输过程中受到外力挤压，格栅也不会出现大面积变形塌陷的问题。设计过程中特意将格栅的外框边缘做了0.5mm的倒角处理，安装时不会划伤操作人员的手部，筋条的厚度控制在1.2mm，在保证结构强度的前提下尽可能减少对气流的遮挡，实际测试中，搭配同规格轴流风机使用时，格栅后侧的风速均匀度比直筋排布的格栅高12%左右，不会出现局部涡流导致的排风噪音增大问题。这类格栅除了配套散热风机使用，也可以直接安装在设备箱体的通风开孔处，作为单独的通风防护构件使用，适配钣金机箱、塑料壳体等多种材质的设备外壳，不需要额外做结构修改就能直接装配，在小型自动化设备、工控机柜、家用小电器的排风结构设计中应用十分广泛。
