金属板包覆层连接节点结构设计方案

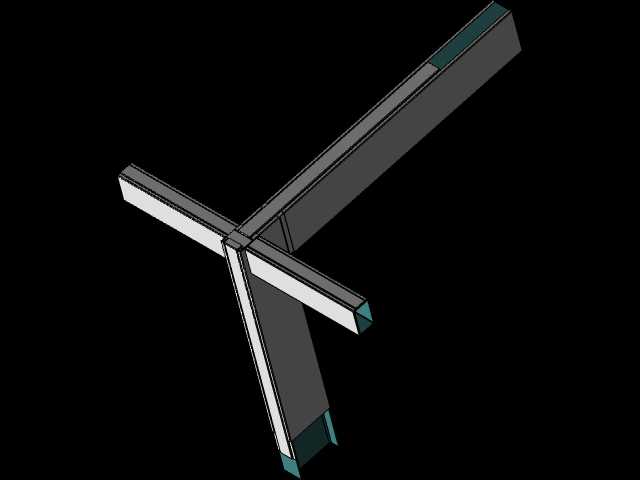

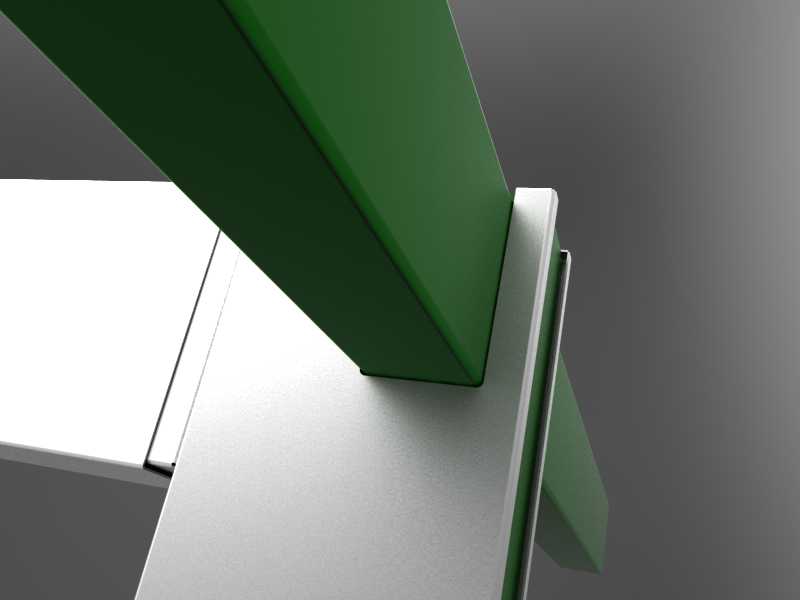

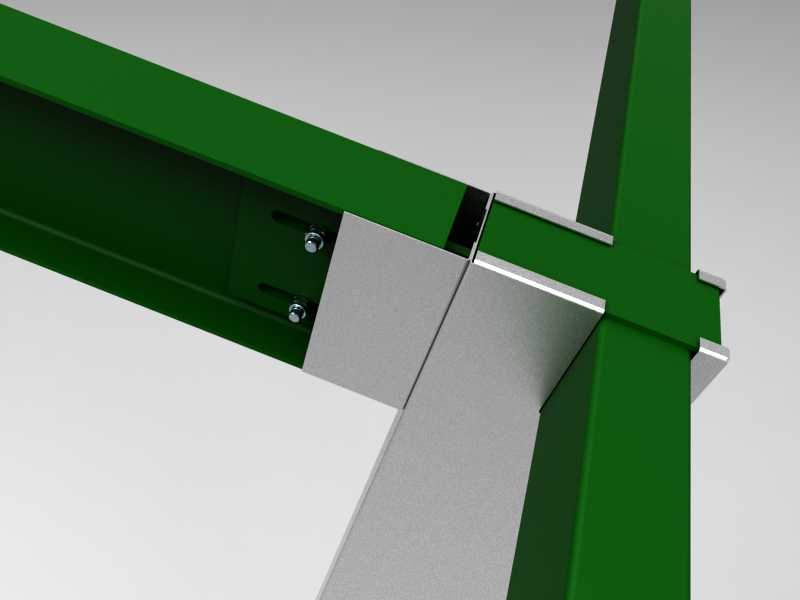

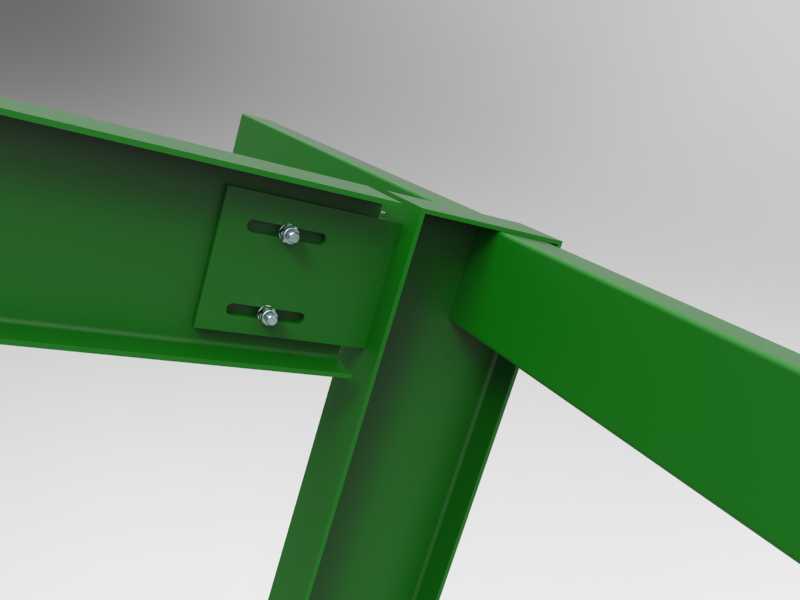

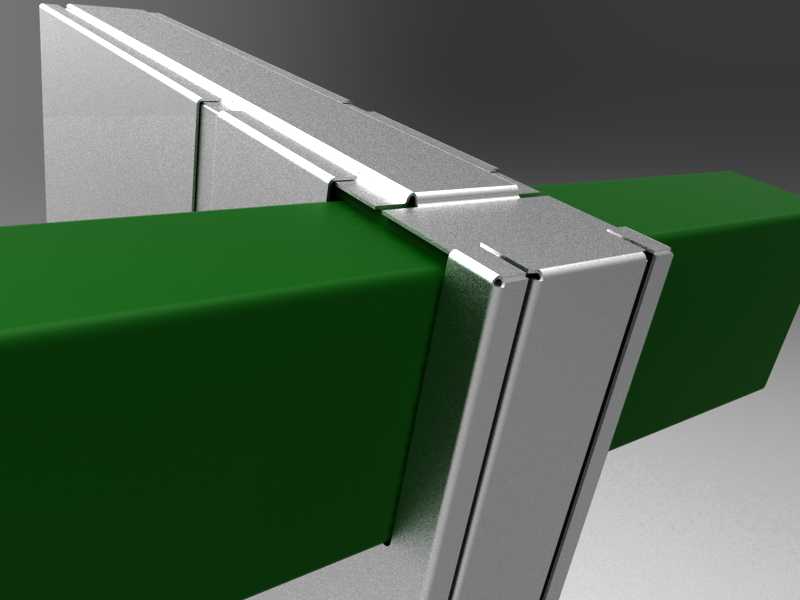

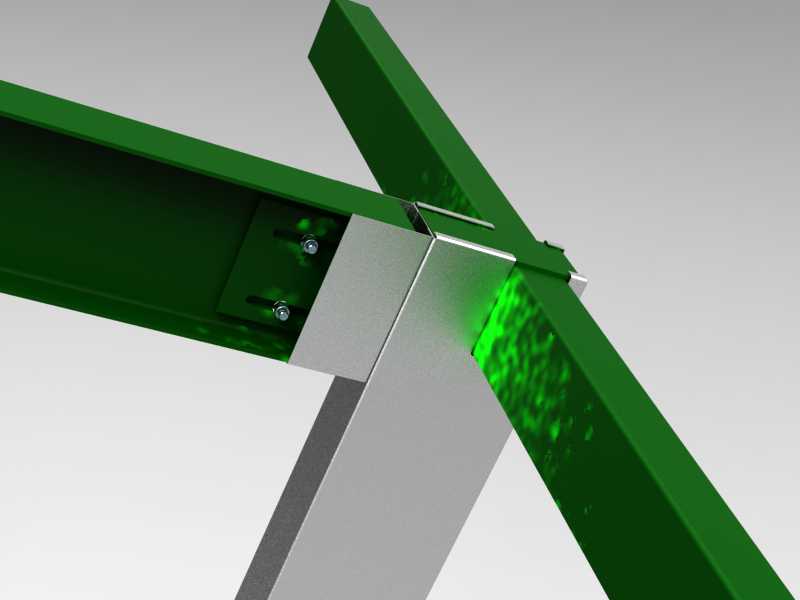

该结构主要应用于工业设备外防护、洁净车间围护、柜体侧板拼接等场景，解决金属板材拼接位置的边缘防护、缝隙遮挡与结构强化需求，在实际产线搭建、设备改造项目中，这类包层节点往往是容易被忽略但直接影响外观一致性与结构耐用性的细节部位。从实际使用角度出发，这类包层结构需要同时满足三个核心要求：首先是装配容错性，现场安装时金属板材的切割公差、骨架安装的位置偏差都需要通过包层的结构设计进行吸收，避免出现强行装配导致的板面变形、接缝不均问题；其次是防护性能，包层需要完全覆盖板材的切割毛边，防止施工与后期维护人员被锐边划伤，同时遮挡板材拼接缝隙，避免灰尘、切削液等介质渗入板材夹层造成内部锈蚀；第三是外观一致性，包层与主体板材的贴合面需要保证平整过渡，无明显凸起、错位，满足工业设备外观的规整要求。设计过程中，首先确定包层与主体板材的配合公差，包层的U型卡槽内径比主体板材厚度大0.2mm，既保证安装时可以顺利滑入就位，又不会因为间隙过大出现松动晃动；卡槽边缘设计了15度的导入倒角，现场安装时无需额外修磨板材边缘即可快速对位，降低现场施工的难度。包层的外露面与主体板材表面做齐平处理，转角位置采用R0.5的小圆角过渡，避免直角锐边带来的安全隐患，同时减少清洁死角，方便后期设备表面的擦拭维护。安装边界方面，包层的包覆深度设计为25mm，这个尺寸既可以保证足够的咬合面积，避免长期使用后包层出现脱落、移位，又不会因为包覆过深导致材料浪费、与内部骨架结构发生干涉；包层的壁厚根据应用场景调整，常规工业防护场景采用1.2mm厚度的板材冲压成型，有抗冲击要求的场景可以更换为1.5mm壁厚的规格，不需要改动整体安装尺寸即可实现互换。结构上在包层的内侧设计了两道平行的防滑筋，安装时防滑筋会轻微压入主体板材的表面涂层，增大接触摩擦力，即使不额外打胶或者加装固定螺丝，也能保证包层不会沿板材长度方向滑动错位；如果是用于有振动的设备外防护，还可以在防滑筋位置涂覆少量密封胶，进一步提升连接可靠性与密封性能。这类节点结构在建模时需要重点关注配合面的公差设定，倒角与圆角的参数匹配，以及不同壁厚规格下的结构通用性，避免出现安装时干涉、贴合不紧密的问题，实际项目应用中，这类标准化的包层节点可以大幅减少现场安装的调整时间，提升整体装配效率，同时保证不同批次设备的外观一致性。
