轨排预制混凝土浇筑成型模具结构

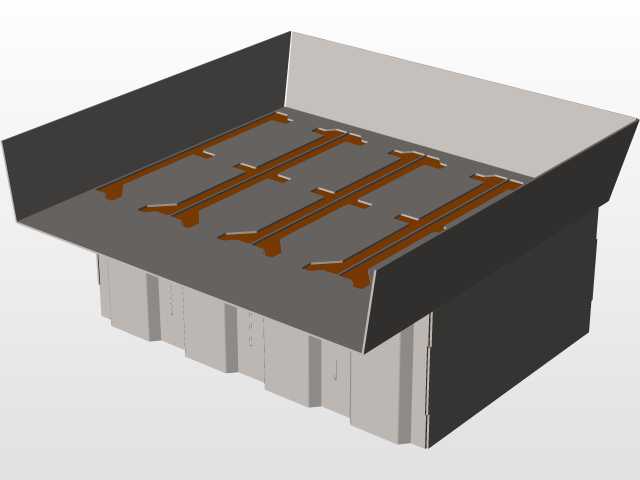

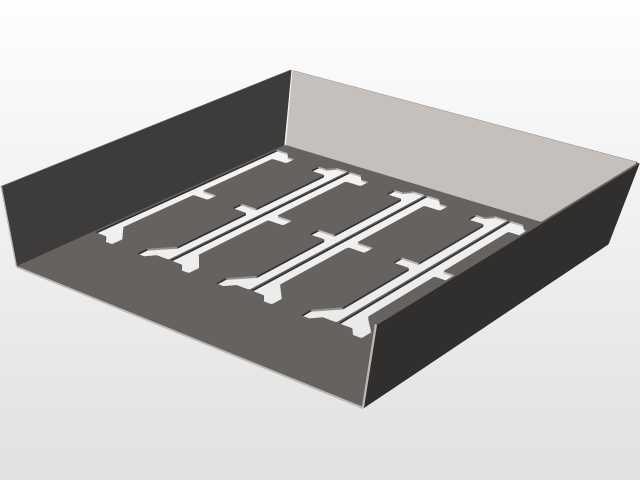

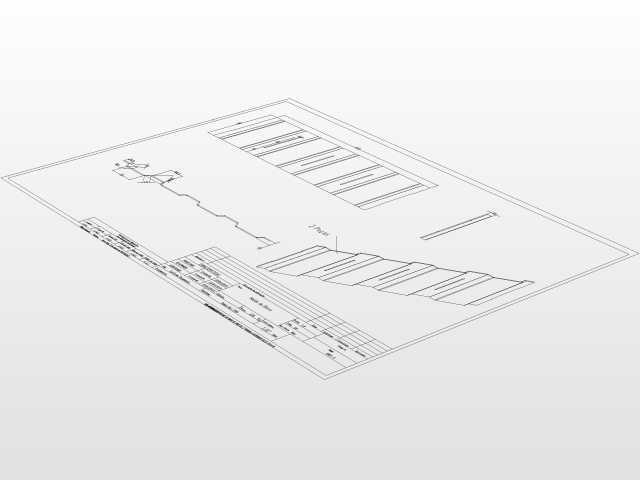

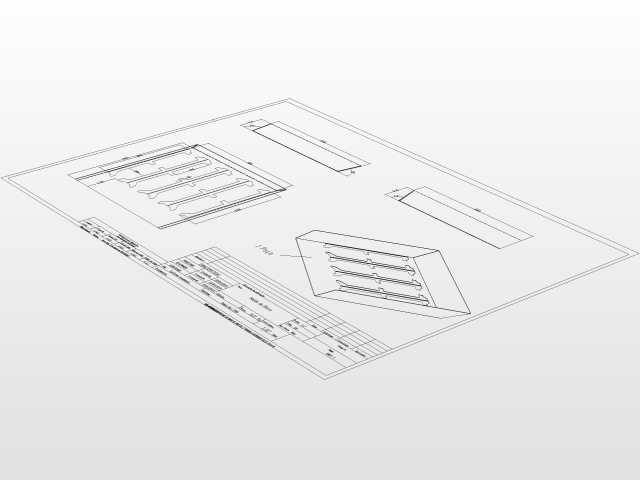

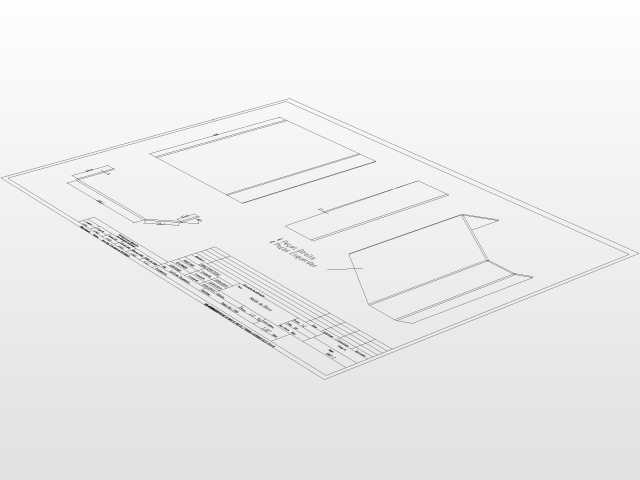

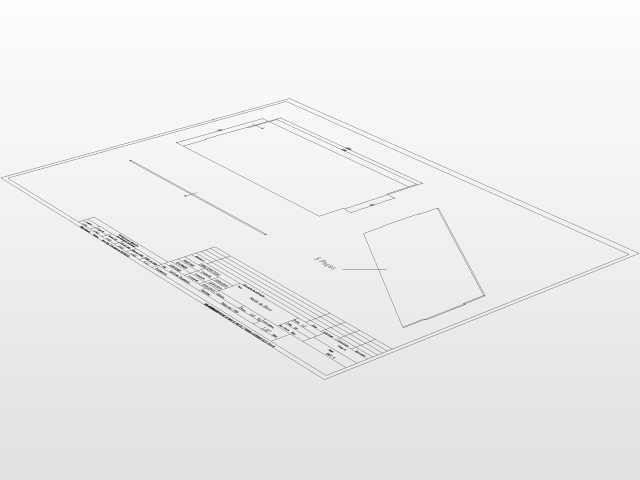

这套结构对应轨道交通预制轨排的混凝土浇筑成型工装，日常应用于轨道板预制场的批量生产环节，主要承担带承轨台结构的混凝土块定型浇筑任务，区别于现场浇筑的零散支模形式，该模腔结构可实现轨排混凝土块的高精度批量预制，大幅降低现场施工的尺寸偏差风险。从结构设计逻辑来看，模腔采用敞口式斗型结构，外侧壁设置向外倾斜的脱模斜度，内壁对应承轨台的位置预留了精准的成型凸棱，四条平行的凸棱刚好对应轨排下方混凝土承轨台的轮廓，浇筑完成后无需二次铣削承轨面即可满足轨道铺设的精度要求。模腔底部设置的分块式支撑结构，一方面可承受混凝土浇筑时的侧向压力与竖向载荷，避免模腔变形导致预制块尺寸超差，另一方面分块间隙可作为振捣排气的通道，减少混凝土内部蜂窝麻面的产生概率。在安装边界方面，该模腔可直接适配预制场现有流水线的振动台工位，模腔外侧的垂直侧壁可与流水线的定位挡块快速贴合定位，无需额外制作专用安装底座，单块模腔的浇筑容量对应单块标准轨排下的混凝土承轨块，脱模时可直接通过起吊设备将模腔整体吊起，依靠倾斜侧壁的导向作用实现混凝土块与模腔的自动分离，无需额外设置顶出机构。设计过程中重点考量了混凝土凝固过程中的膨胀应力，模腔侧壁的厚度经过受力校核，可承受C40及以上标号混凝土凝固时的侧向张力，内壁的凸棱根部做了圆角过渡，避免应力集中导致的模腔开裂，同时凸棱的表面粗糙度控制在Ra1.6以内，减少脱模时的粘模风险。实际生产应用中，该结构可配合自动布料机完成混凝土浇筑作业，单次浇筑成型的混凝土块承轨面平面度可控制在0.5mm以内，相邻承轨台的间距偏差不超过1mm，完全满足高速铁路、城市轨道交通轨排铺设的精度要求，相比传统的散支散拆模板，该整体式模腔的单块预制块生产效率可提升60%以上，同时大幅减少模板拆装的人工投入。
