摆动双行动蒸汽引擎机械结构设计

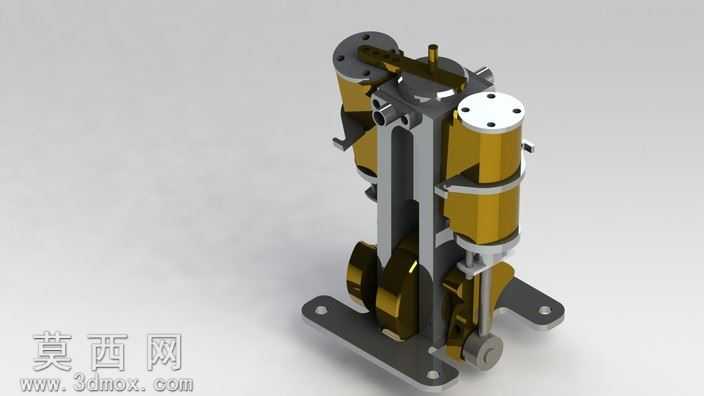

本作品为摆动双行动蒸汽引擎的三维数字化模型，在建模阶段采用SolidWorks完成全参数化设计，遵循机械设计的装配基准原则，以底部安装底座作为总装配基准，自下而上完成各零部件的建模与装配约束，确保所有运动副的配合关系符合实际机械运动逻辑，无过约束与欠约束问题。建模过程中对核心部件做了精细化处理：双立式气缸的内壁、活塞密封面、摆动配气阀的配合面均做了公差适配的建模处理，曲轴连杆机构的轴孔配合、曲柄销与连杆大头的转动副、活塞与气缸的滑动副均按照真实机械加工的配合精度设置参数，保证模型可直接用于运动仿真验证。材质与渲染阶段，针对不同零部件的实际材质属性做了区分设置：气缸主体采用黄铜材质，调整金属粗糙度与反射参数还原黄铜的暖金色金属质感，表面添加细微的机加工纹理增强真实感；机架、底座、曲轴等承力部件采用灰铸铁材质，设置哑光金属质感与细微的铸造纹理，还原铸铁部件的厚重质感；密封端盖、紧固件采用抛光钢材材质，设置较高的反射率与较低的粗糙度，区分不同金属部件的视觉差异；渲染时采用三点布光方案，主光源模拟工业展示的柔光效果，侧光勾勒部件的轮廓结构，补光消除暗部死黑，配合浅灰色渐变背景突出引擎整体的机械结构细节，同时添加柔和的环境反射，让金属材质的表现更具真实感。结构设计上采用双缸对称布局，两个气缸沿机架中轴线对称分布，通过摆动式配气机构控制蒸汽的进排气时序，双缸交替做功带动曲轴连续转动，相比单缸蒸汽引擎动力输出更平稳，底座预留的安装孔位可直接适配各类动力演示台架的安装需求，整体结构紧凑，传动路径清晰，完整还原了摆动式双缸蒸汽引擎的工作原理与机械构造，可用于机械原理教学演示、蒸汽动力装置的结构参考以及相关文创产品的设计原型。
