山地车后螺旋弹簧阻尼减震结构

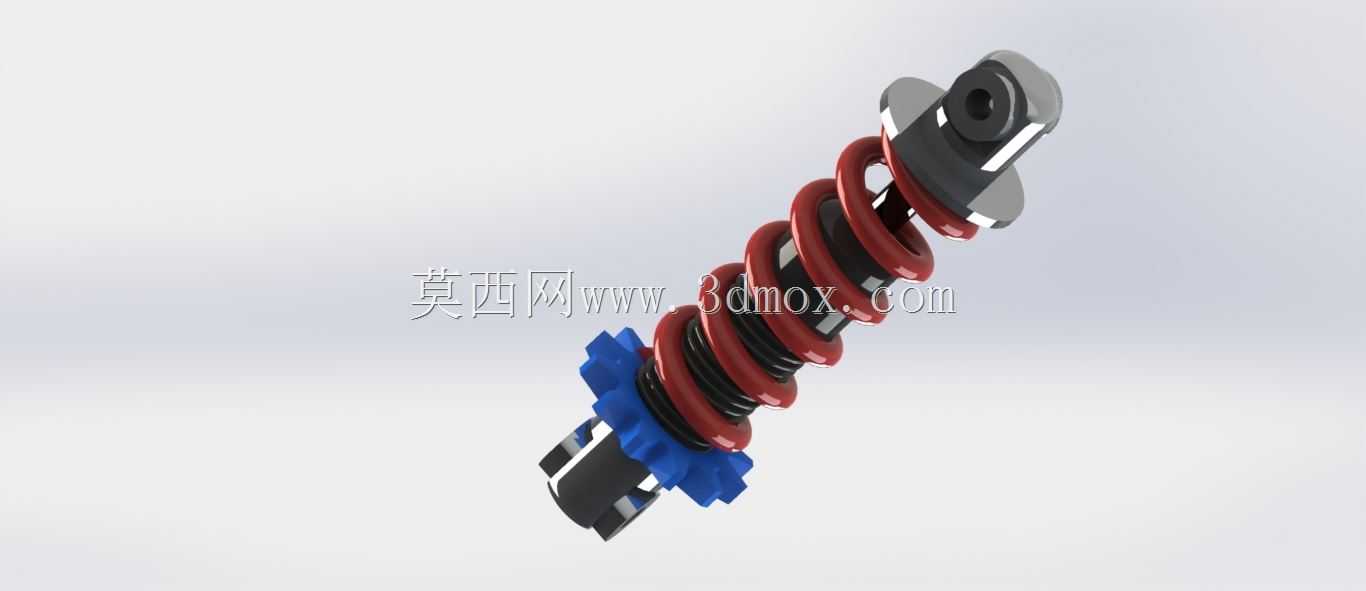

这款减震结构主要适配山地自行车、轻型越野两轮载具的后悬架安装位，日常骑行场景中，不管是林道穿越遇到的凸起树根、碎石落差，还是城市通勤遇到的减速带、路面坑洼，它都能通过自身的形变吸收路面传递的冲击，避免刚性冲击直接传导到车架与骑乘者身上，既提升骑乘舒适度，也能减少车架长期受交变载荷出现的疲劳损伤。从结构设计来看，它采用圆柱螺旋压缩弹簧作为弹性蓄能元件，弹簧表面做了红色防护涂层处理，既可以隔绝日常使用中的泥水侵蚀，也能直观区分弹簧刚度等级；中间的阻尼芯轴负责控制弹簧回弹的速度，避免弹簧压缩后快速回弹带来的弹跳失控问题，下端的蓝色调节齿圈可以通过旋转调整弹簧预压量，适配不同体重骑乘者、不同载重场景的支撑需求，不需要拆解结构就能完成阻尼预载的快速调整。安装边界上，上下两端均采用带衬套的吊耳式连接结构，上端吊耳的安装孔同轴度公差控制在0.02mm以内，适配标准后悬架安装轴径，下端连接位预留了调节齿圈的操作空间，安装后不需要额外预留过多周边间隙，整体外径控制在常规山地车后悬架的安装空间范围内，不会与后轮、车架后叉发生运动干涉。设计过程中优先考虑了户外使用的可靠性，弹簧的旋向、节距都经过匹配计算，全行程压缩时不会出现并圈异响的问题，阻尼芯的密封结构采用多道唇形密封圈，即使长期在泥水、扬尘环境下使用，也不会出现阻尼液渗漏的问题，两端连接位的金属件做了硬质氧化处理，耐磨性能优于普通阳极氧化层，长期摆动摩擦也不会出现过量磨损导致的连接松旷。实际选型匹配时，需要结合整车后悬架的杠杆比、额定载重确定弹簧刚度，这款结构的弹簧刚度覆盖常规越野骑行的需求区间，阻尼行程匹配常见的4-6英寸后悬架行程，安装时只需要保证上下连接位的销轴锁紧力矩符合要求，日常维护只需要定期清洁调节齿圈缝隙的泥沙，在铰接位涂抹少量润滑脂即可，不需要复杂的拆解保养。
