两款辐条式工业车轮组结构设计方案

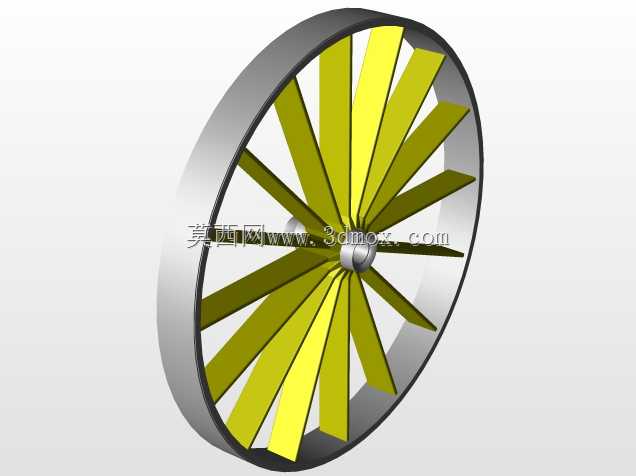

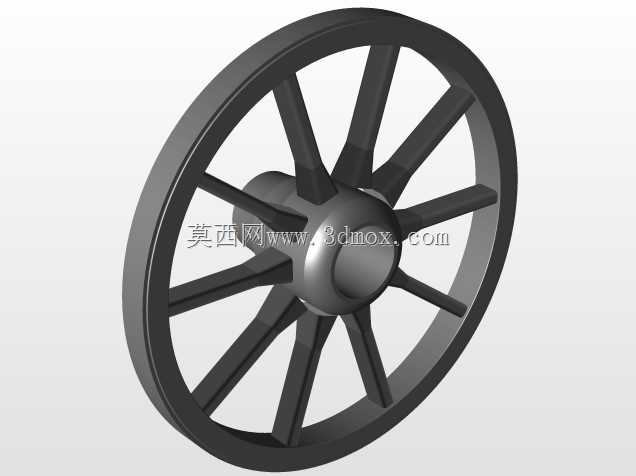

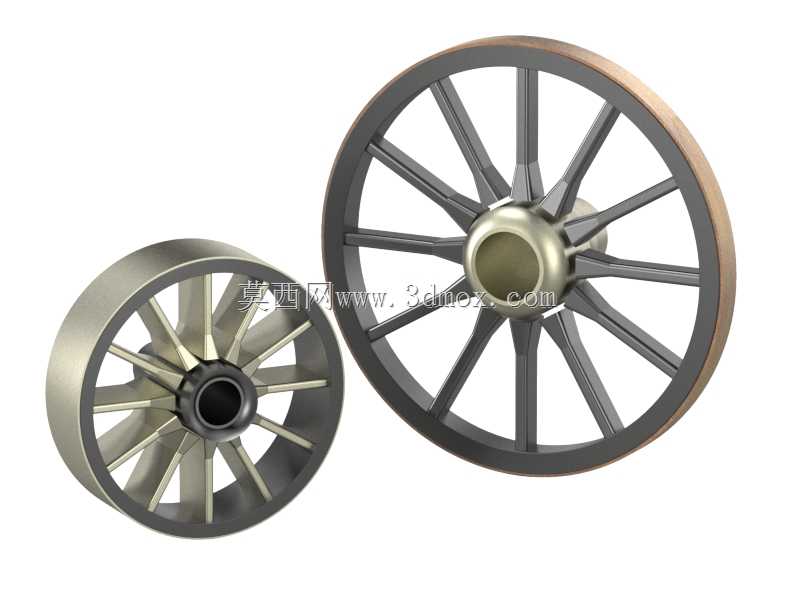

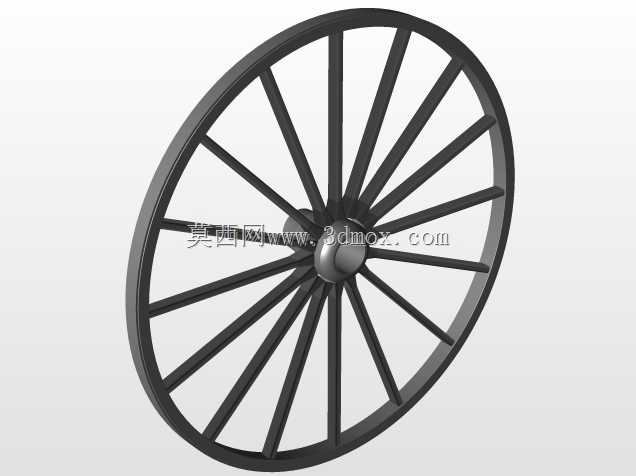

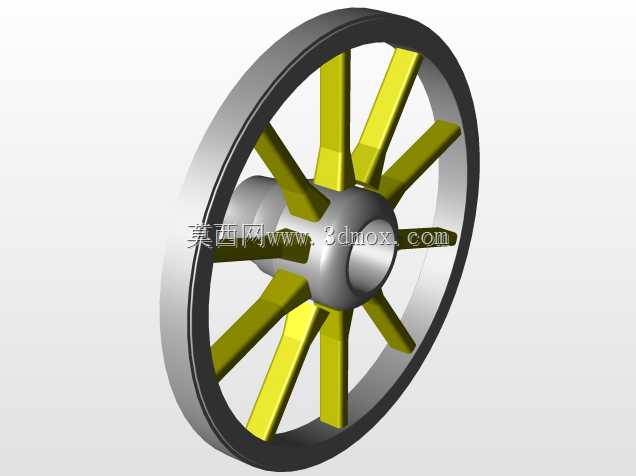

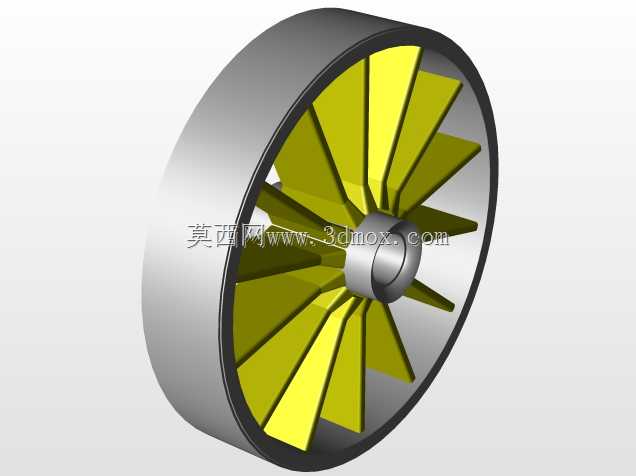

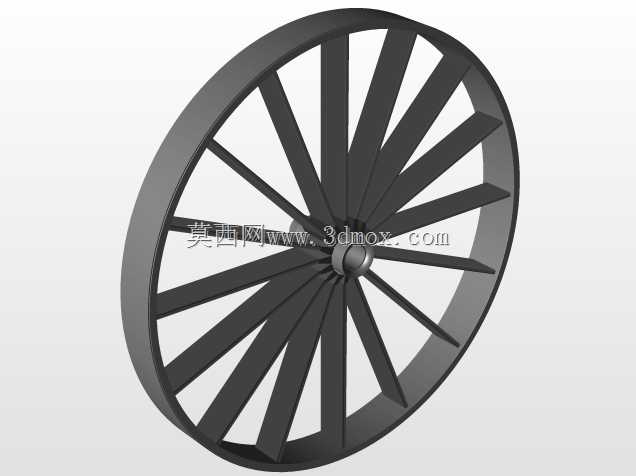

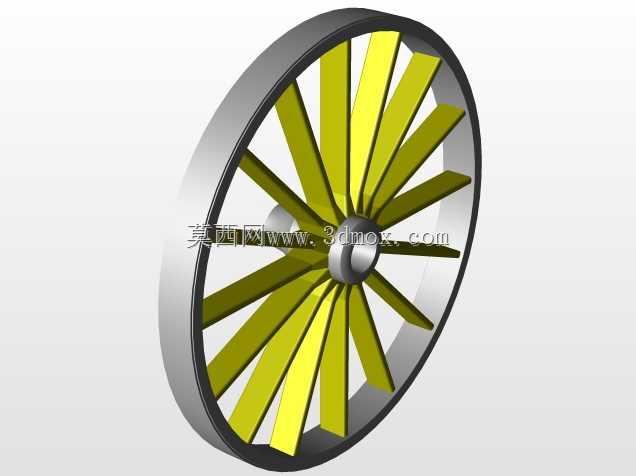

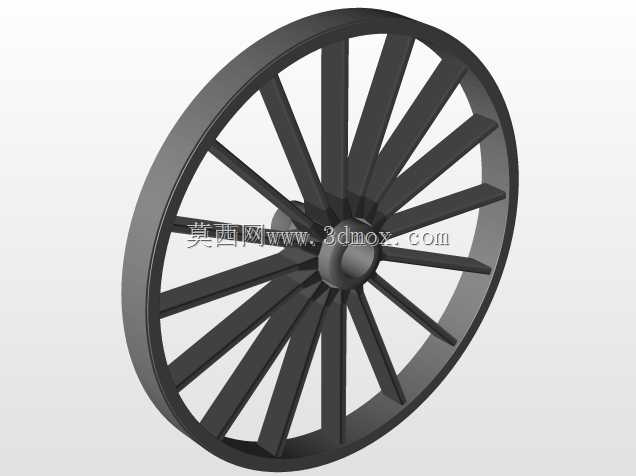

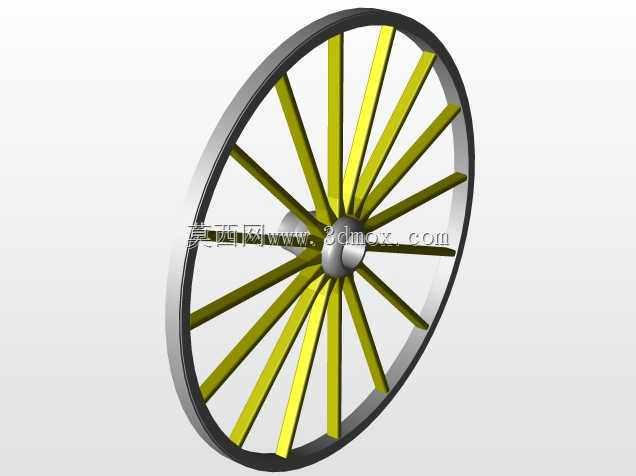

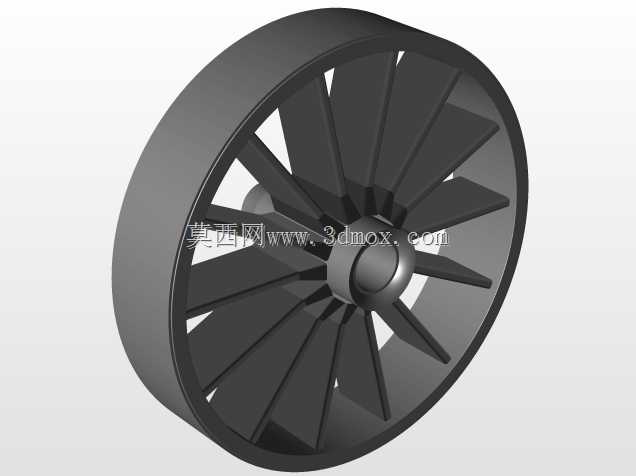

本次呈现的两款辐条式车轮结构，可覆盖多类移动行走机构的配套需求，大尺寸轮辋外缘设置有非金属耐磨层，适配厂区重载转运平车、轨道巡检小车的行走端使用，小尺寸全金属辐条轮则可适配小型输送线换向机构、轻型移动工装的从动轮位。两款轮体均采用中心轮毂加放射状辐条的承载结构，在保证整体抗弯抗扭强度的前提下，大幅削减了轮体自身重量，降低行走机构的转动惯量，减少驱动端的动力损耗。设计过程中优先匹配通用安装边界，中心轮毂的安装孔位按照常用轴径公差带设置，可直接适配标准圆轴的键连接装配，无需额外定制转接轴套，轮辋的径向跳动公差控制在常规机械传动允许范围内，避免行走过程中出现周期性颠簸。大尺寸车轮的轮缘做了圆角过渡处理，在经过轨道接缝、地面微小凸起时可平滑过渡，减少刚性冲击，辐条与轮毂、轮辋的连接位置均设置了圆弧卸荷槽，避免应力集中导致的辐条断裂问题，可承受额定载荷下的长期交变应力作用。小尺寸辐条轮采用一体化金属成型结构，辐条截面为变厚度设计，靠近轮毂位置厚度更大，向轮辋方向逐渐收薄，兼顾承载能力与轻量化需求，可在高速转动场景下保持更好的动平衡性能。两款轮组可通过配套的参数配置工具调整轮径、辐条数量、轮毂孔径、轮辋宽度等核心尺寸，适配不同安装空间的使用需求，在选型阶段可直接根据设备的额定载重、行走速度、安装空间边界调整对应参数，无需从零开始建模，大幅缩短结构设计阶段的周期。轮体的装配逻辑遵循常规机械装拆流程，轮毂与轴的配合采用基孔制公差，可满足热装或者冷压装配的工艺要求，后期维护更换时无需特殊工装即可完成拆卸替换。
