内燃机活塞连杆组件结构设计

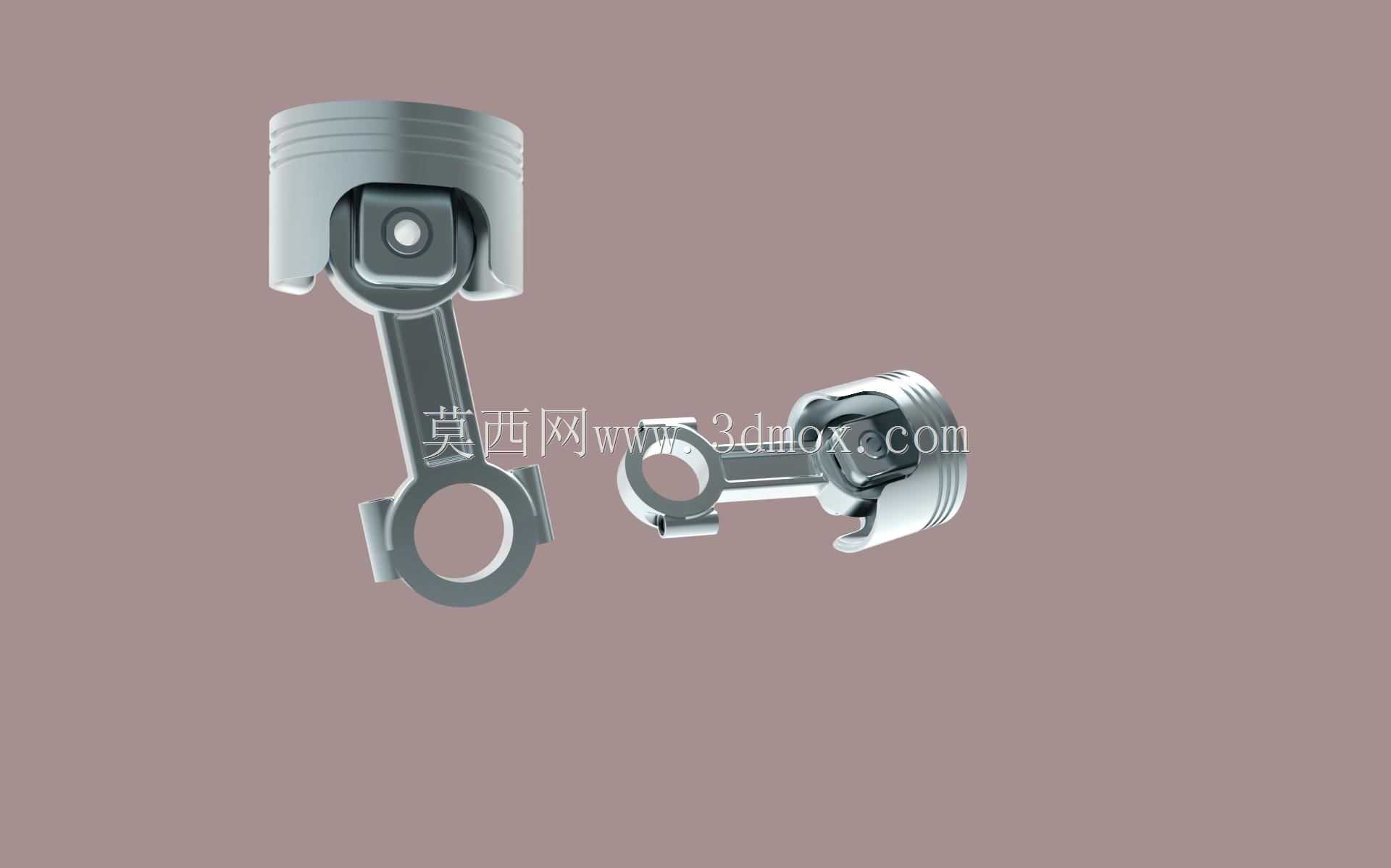

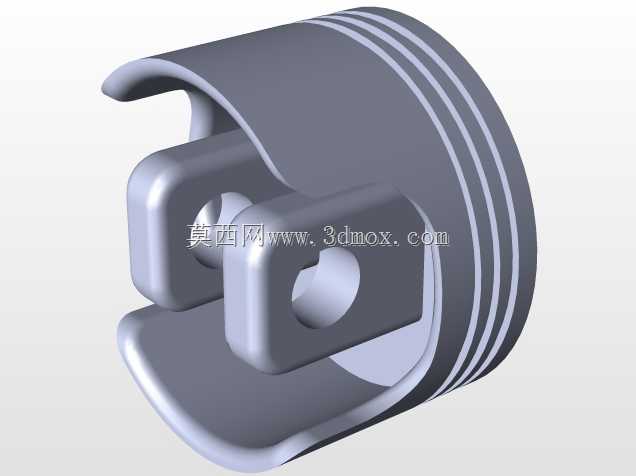

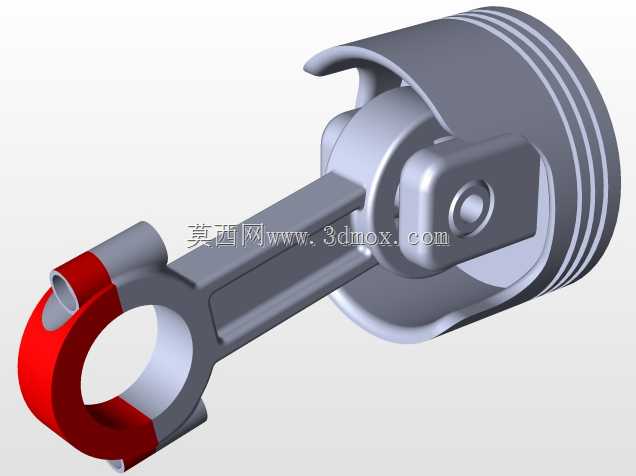

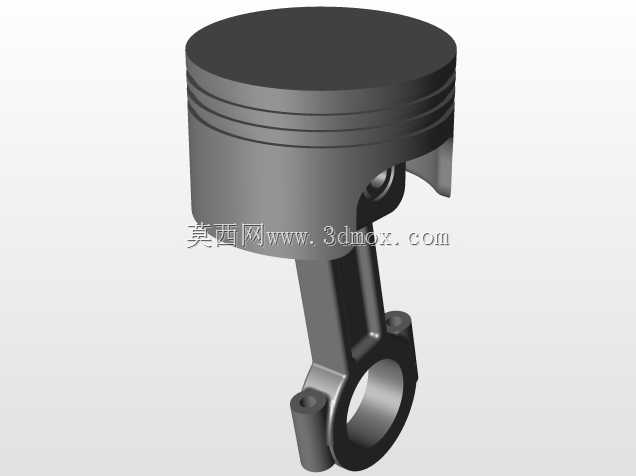

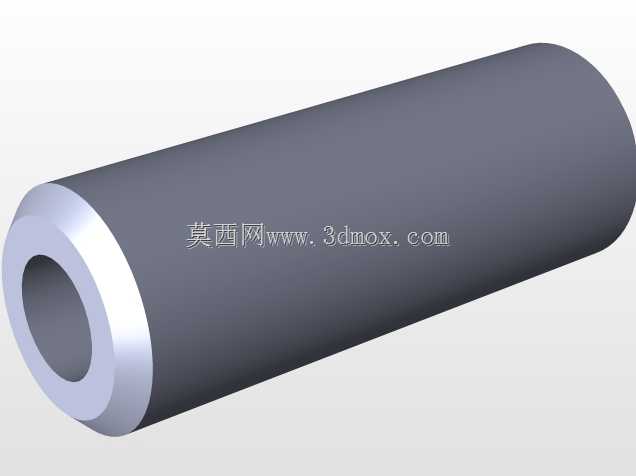

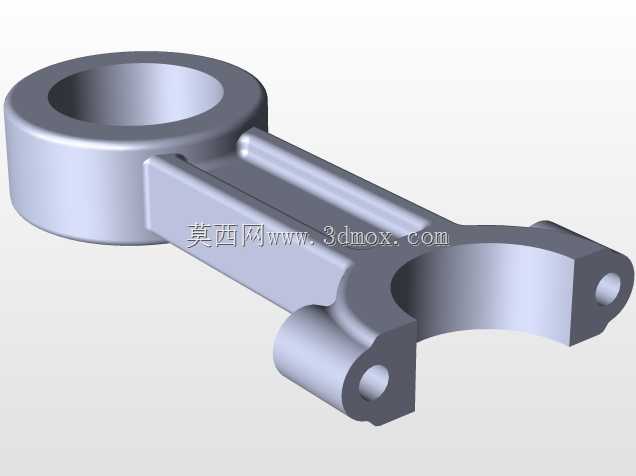

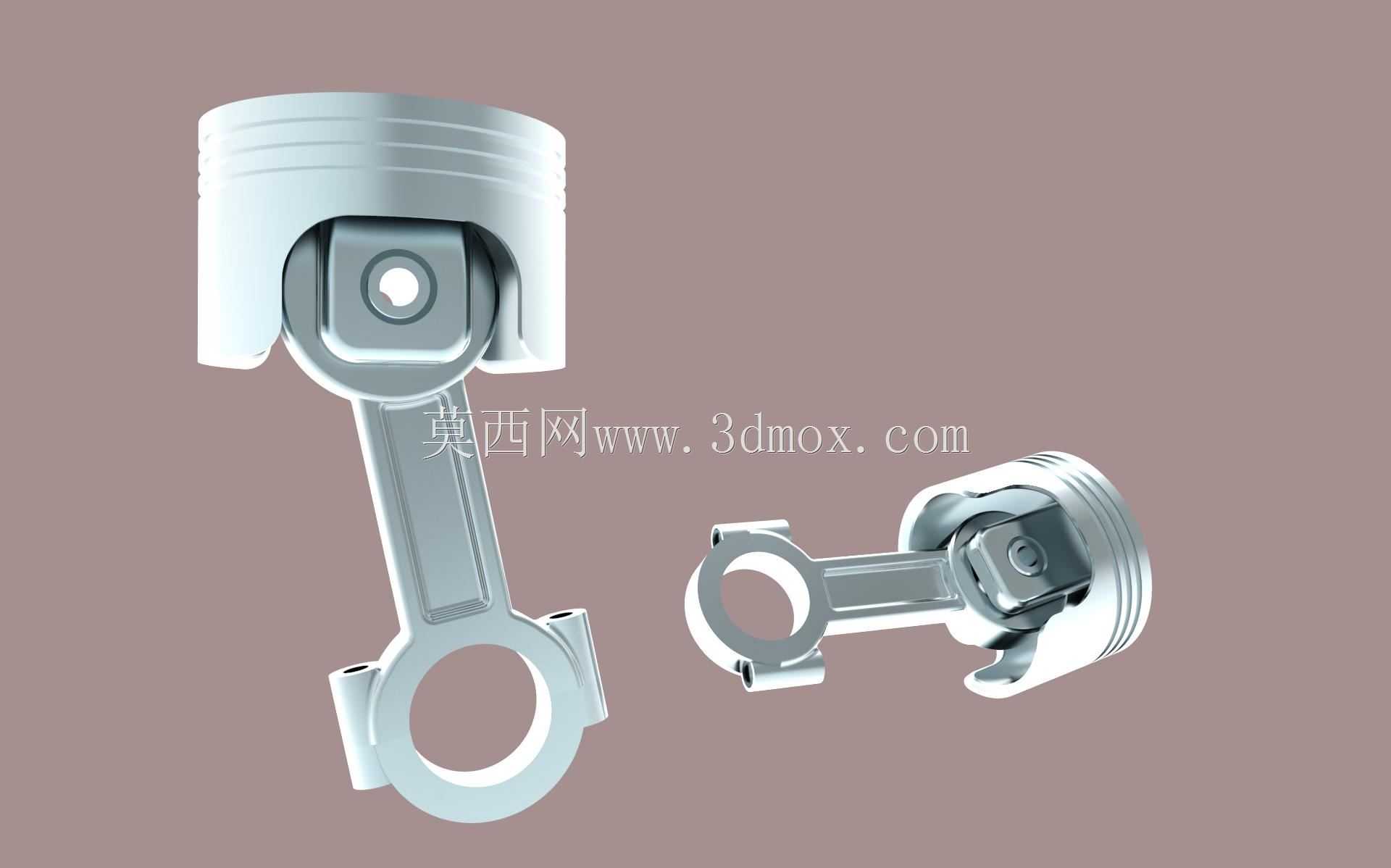

这套活塞连杆组件是内燃机曲柄连杆机构的核心组成部分，直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配于小排量通用汽油机、摩托车发动机以及小型通用动力设备的动力端结构。从实际装机场景来看，活塞头部的多道环槽结构分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程的气体下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞销座部位的加强筋结构，是针对燃气爆发瞬间的冲击载荷做的应力分散设计，避免销座位置在高频往复运动中出现应力集中导致的疲劳开裂。连杆部分采用了工字形截面的杆身设计，这种结构能在尽可能降低自身往复运动质量的前提下，保证足够的抗弯与抗扭刚度，毕竟发动机高转速工况下，连杆自身的往复惯性力会直接影响整机的振动水平与动力输出平顺性，杆身两端的大小头孔分别对应曲轴曲柄销与活塞销的安装位，小头端的衬套安装位、大头端的连杆轴瓦安装位都预留了标准的配合公差边界，能够满足压装后的过盈配合要求，大头的分体式结构设计也方便装机时从曲轴箱侧完成装配作业，不需要额外拆解曲轴总成就能完成连杆组件的更换维护。从安装边界来看，活塞的裙部型线采用了微椭圆设计，冷态下与气缸壁保留了合理的配合间隙，热机状态下裙部受热膨胀后能刚好与气缸壁形成均匀的贴合面，避免冷态敲缸与热态拉缸的问题。整套组件的尺寸链设计完全匹配常规单缸或多缸小排量内燃机的气缸中心距、曲柄半径参数，活塞行程与连杆长度的比值控制在合理区间，能有效降低活塞侧压力，减少气缸壁的偏磨损耗，在做整机三维装配校验时，这套模型可以直接导入动力总成装配体，完成运动干涉检查、曲柄连杆机构运动轨迹仿真，验证活塞在上止点、下止点位置时与气缸盖、曲轴平衡块的安全间隙，也能用于教学场景下的曲柄连杆机构运动原理演示，帮助设计新人理解往复运动与旋转运动的转换逻辑。
