四缸发动机排气歧管带垫片结构设计

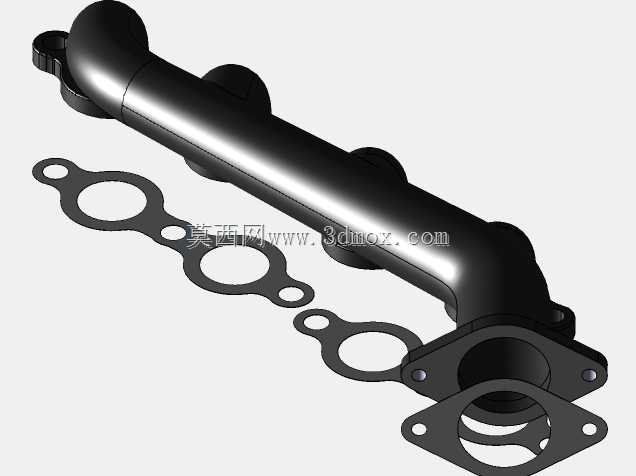

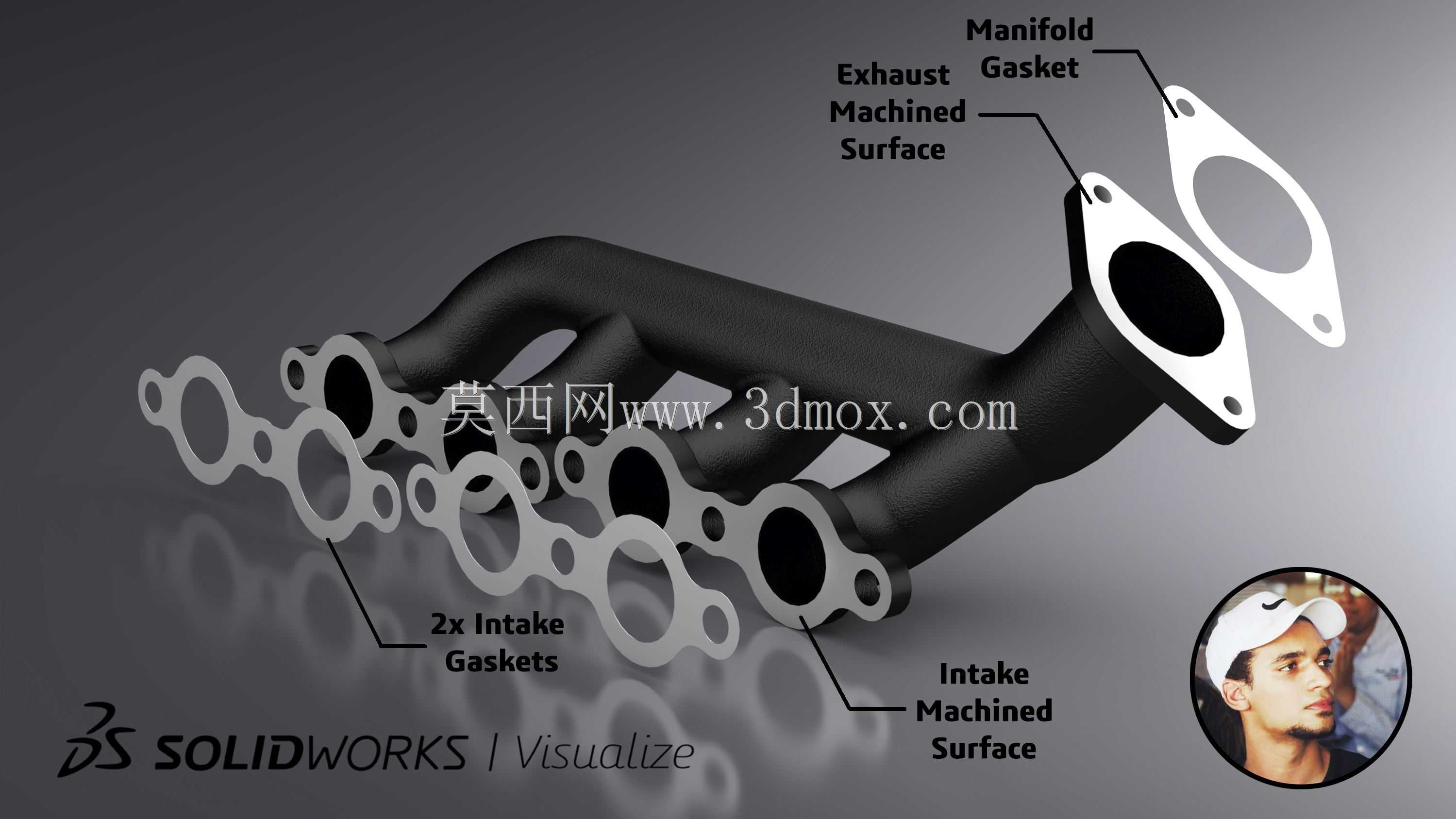

在四缸往复式内燃机的进排气系统开发中，排气歧管的结构合理性直接决定了发动机的排气效率、各缸排气均匀性以及整机NVH表现，这套结构在设计时同步考虑了歧管本体与配套密封垫片的匹配关系，覆盖了从缸盖排气侧到下游排气总管的完整连接路径。歧管本体采用分支式流道布局，四个进气侧接口分别对应四缸发动机缸盖的排气出口，每个接口的端面都做了机加工平整处理，加工面的平面度公差控制在0.05mm以内，保证和垫片贴合时不会出现局部间隙导致的排气泄漏。流道的走向设计充分考虑了各缸排气脉冲的干扰问题，通过调整各分支流道的长度、弯折曲率，让四个气缸排出的废气能够顺畅汇入主排气出口，避免不同缸的排气脉冲在流道内形成对冲，降低排气背压，这对自然吸气机型的动力输出提升尤为关键。配套的密封垫片分为进气侧四联垫片和排气出口侧的单片密封垫，垫片采用多层金属复合结构，密封筋的位置完全对应歧管安装面的螺栓孔分布，安装时螺栓按照对角线顺序逐步拧紧到规定力矩，就能让垫片的密封筋产生均匀的塑性变形，填补加工面微观不平度带来的间隙，同时耐受排气侧的高温交变载荷，避免长期使用后出现密封失效漏气的问题。歧管的安装边界完全适配主流直列四缸发动机的缸盖排气侧布局，四个进气接口的中心距和缸盖排气口的中心距完全匹配，主排气出口的法兰尺寸可以直接对接三元催化器或者涡轮增压器的入口法兰，不需要额外做转接结构。在实际装车场景中，这套结构可以直接用于1.5L-2.5L排量的直列四缸汽油机或柴油机的排气系统匹配，设计时预留了氧传感器的安装凸台位置，不需要后期在歧管上额外打孔加工。流道的壁厚设计兼顾了结构强度和轻量化需求，管壁厚度设置为3.5mm，既可以承受排气过程中的压力波动和高温热变形，也不会因为壁厚过大增加不必要的整机重量。歧管的弯折位置做了圆弧过渡处理，避免直角弯折带来的流道阻力陡增，同时减少弯折处的应力集中，防止发动机长期冷热交变工作后出现歧管开裂的问题。垫片的厚度设置为1.2mm，压缩后的回弹量可以达到0.15mm以上，能够补偿发动机工作过程中歧管和缸盖因为热膨胀系数不同带来的相对位移，保证全工况下的密封可靠性。
