车用怠速空气控制阀结构设计

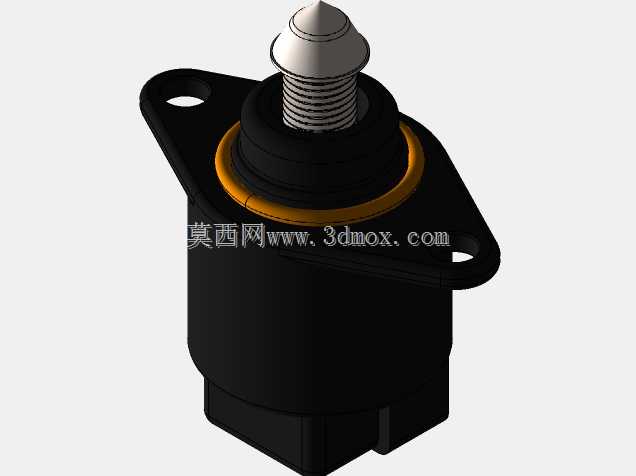

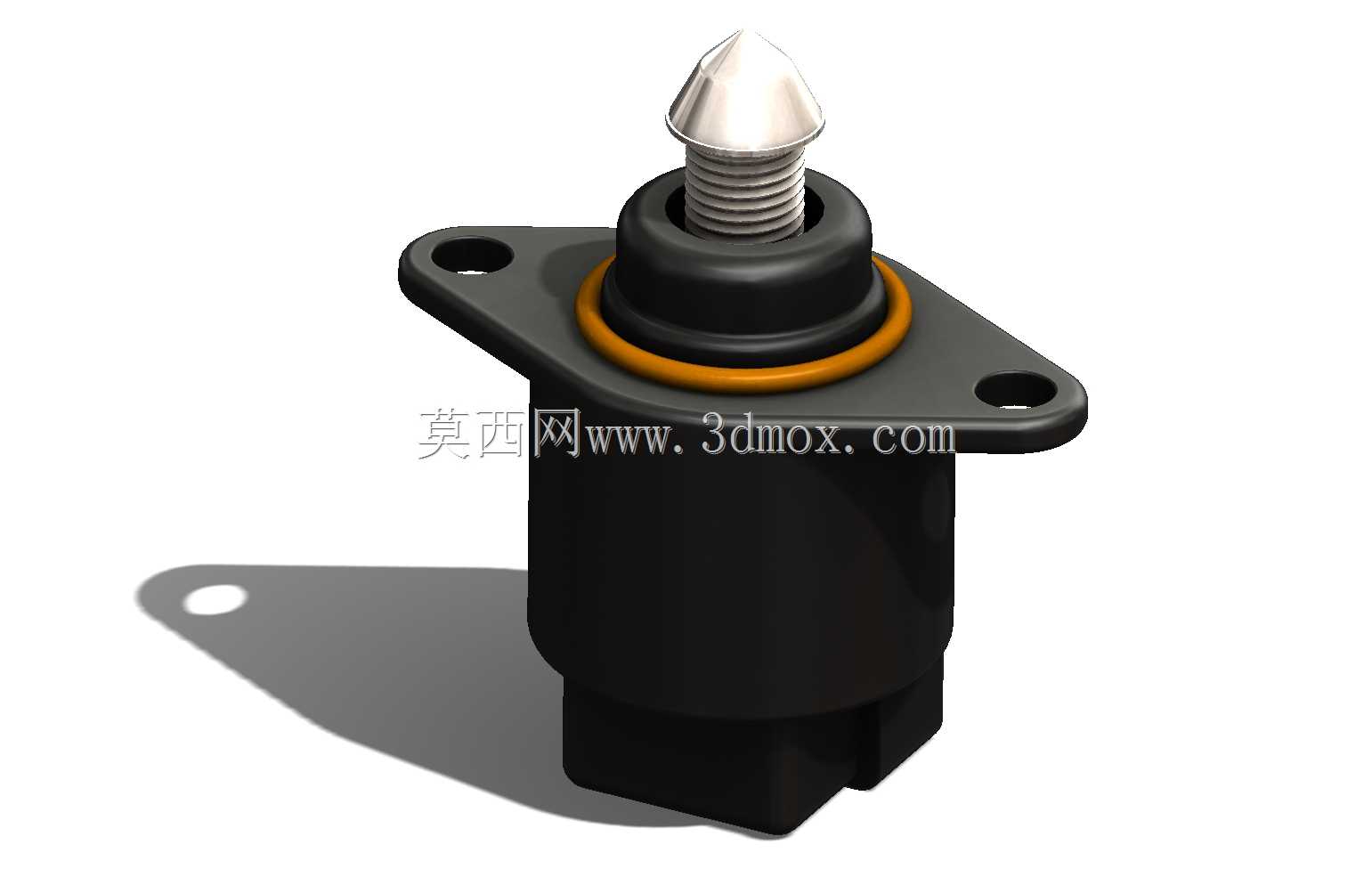

这款怠速空气控制阀主要应用在乘用车燃油喷射系统中，属于发动机进气支路的核心调节元件，在节气门完全关闭的怠速工况下承担进气量精准调控的职责，直接决定发动机怠速运转的稳定性、冷启动暖机效率以及带载工况下的转速平顺性，是电喷发动机不可或缺的配套部件。从结构设计来看，整体采用锥头推杆加法兰安装的布局，前端的锥形阀芯配合阀体气道的锥面密封结构，能够实现进气通流截面的线性连续调节，相比平端面阀芯，锥面结构在小开度区间的流量调节分辨率更高，可有效避免怠速工况下的进气量阶跃波动，减少发动机怠速抖动问题。阀芯推杆采用金属材质加工，表面做耐磨处理，与阀体内部的导向套采用小间隙配合，既保证推杆轴向运动的同轴度，避免卡滞风险，又能控制配合间隙减少额外漏气量。法兰安装面设计有两个对称的安装孔，适配主流车型进气歧管的安装位，安装面与阀体之间设置的橙色橡胶密封圈，采用耐油耐温的橡胶材质，压紧后可实现安装面的静密封，杜绝进气歧管的真空泄漏问题，避免因漏气导致的怠速偏高、混合气浓度异常故障。阀体下部的电气接插端采用标准化的插接结构，可直接与整车线束的对应接头对接，接插部位做了防呆设计，能避免装配时的插反问题，同时接插端面的密封结构可阻挡机舱内的油污、水汽进入元件内部，提升元件在发动机舱复杂工况下的使用寿命。设计过程中充分考虑了安装边界的约束，整体轴向尺寸控制在适配多数歧管安装空间的范围内，法兰外缘的轮廓做了圆角处理，避免安装时与周边的线束、管路发生干涉，阀芯的伸出行程经过匹配计算，可覆盖从冷启动高怠速到正常热机怠速的全工况进气量调节需求，无需额外调整安装位置即可适配多数小排量自然吸气发动机的怠速控制需求。在实际装车场景中，该元件接收ECU输出的控制信号，通过内部驱动机构带动阀芯轴向移动，改变旁通气道的通流面积，从而精准控制绕过节气门的空气流量，配合喷油量的调整实现怠速转速的闭环控制，在开启空调、挂入动力挡位、转向助力加载等额外负载接入时，可快速开大阀芯提升进气量，避免发动机因负载突增出现转速跌落甚至熄火的问题，冷启动阶段则通过加大阀芯开度提升进气量，加快发动机暖机速度，降低冷机状态下的排放污染物浓度。
