汽车通风盘式制动卡钳总成结构设计

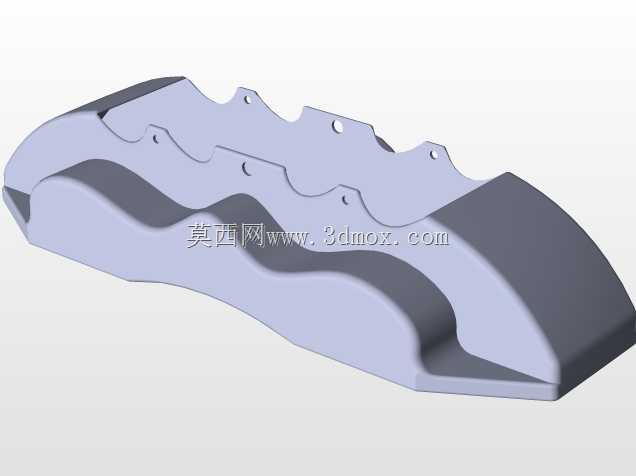

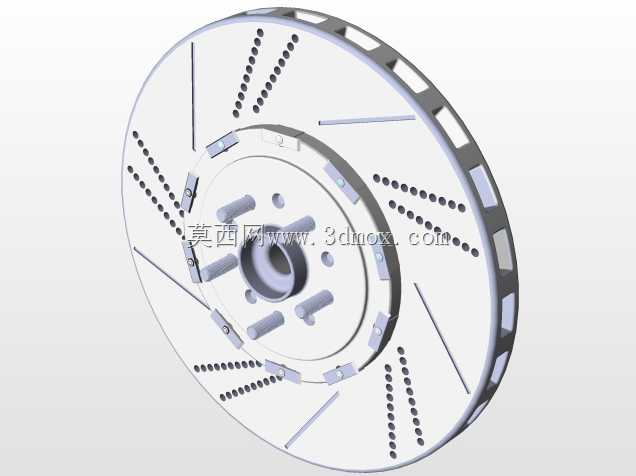

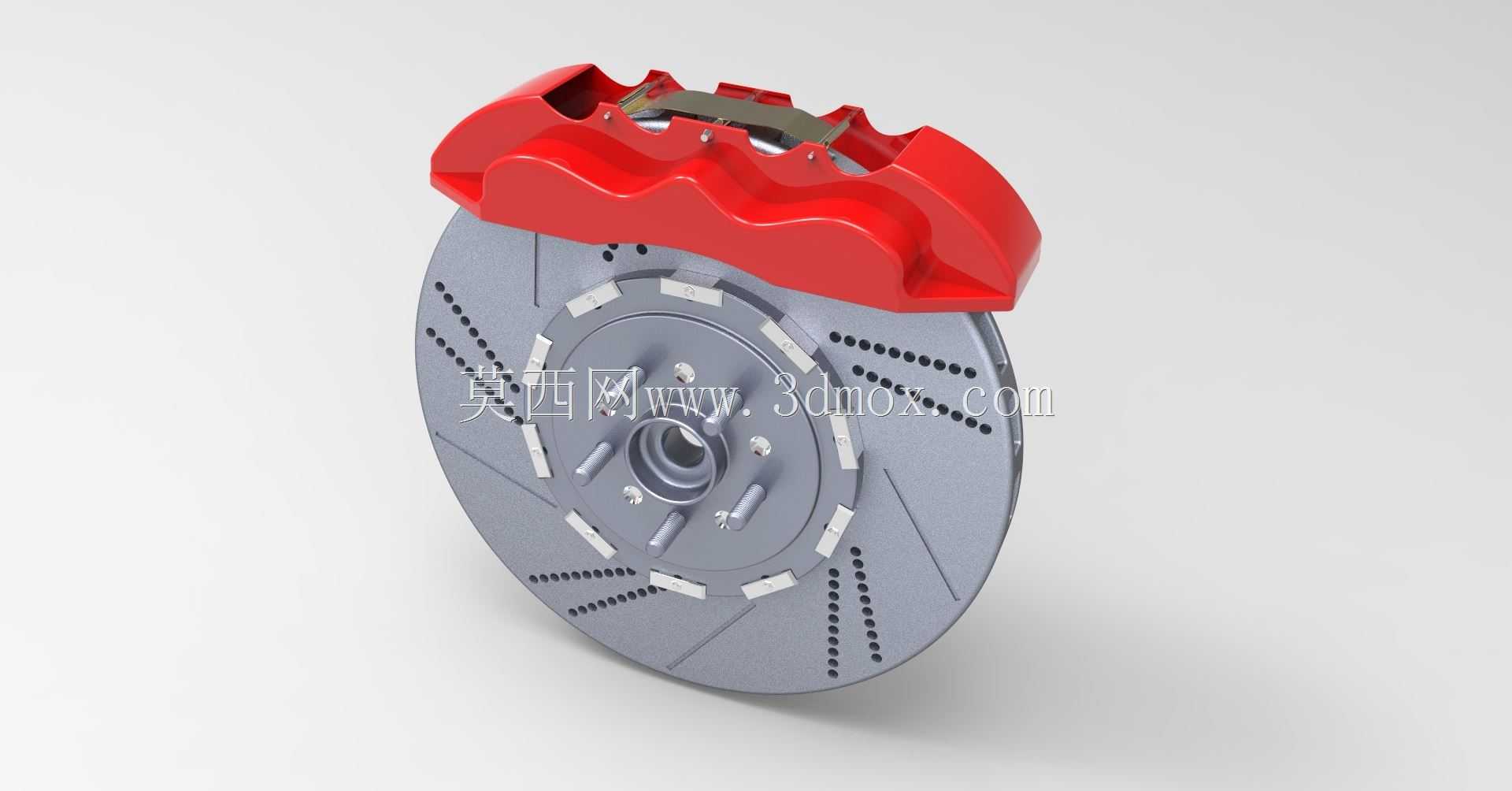

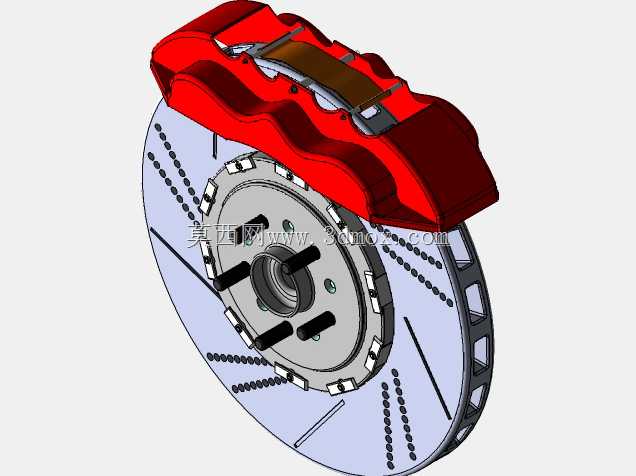

这套盘式制动总成的三维结构，核心覆盖乘用车前轮制动的常用配置场景，日常行驶中频繁的点刹、长下坡持续制动、紧急全力制动的工况都在设计考量范围内，区别于鼓式制动的封闭结构，外露的盘面能在行驶中借助气流带走摩擦热量，避免热衰减带来的制动效能下降。从功能实现逻辑来看，制动时卡钳内部活塞在液压作用下推动两侧摩擦片夹紧制动盘，依靠接触面的摩擦力将车轮的转动动能转化为热能散出，卡钳本体采用浮动式安装结构，可在制动过程中自动居中补偿摩擦片的磨损间隙，避免偏磨导致的制动力不均。设计阶段首先确定了制动盘的有效摩擦半径，匹配对应车型的轮辋安装空间，盘面的通风道采用斜向流线布局，顺着车轮旋转方向引导气流穿过盘体内部，比直通风道的散热效率提升近两成，盘面分布的斜向打孔与划线结构，一方面能在摩擦片接触时排出接触面间的空气与磨屑，避免水滑效应导致雨天制动距离变长，另一方面也能打破摩擦片与盘面间的连续水膜，提升湿滑路面的制动稳定性。卡钳的桥位安装孔位严格对应转向节的安装基准，安装面的平面度公差控制在0.02mm以内，避免装配后卡钳偏斜导致的摩擦片拖磨，活塞的回位依靠矩形密封圈的弹性变形实现，无需额外设置回位弹簧，简化了整体结构的同时也降低了故障概率。摩擦片的背板与摩擦材料层采用铆接固定，背板上设置的减震片能缓冲制动时的高频振动，减少制动异响的产生，卡钳本体的加强筋布局沿着液压受力方向分布，在保证整体刚度满足20MPa液压耐压要求的前提下，尽可能去除非受力区域的冗余材料，降低簧下质量提升悬架响应表现。安装边界上，制动盘的中心孔与轮毂轴头采用H7/k6的过渡配合，端面跳动公差控制在0.05mm以内，避免高速制动时出现方向盘抖动的问题，卡钳与轮辐之间预留至少10mm的安全间隙，防止车轮跳动过程中发生运动干涉，放气螺钉的位置设置在卡钳腔体的最高点，方便维保过程中排出液压管路内的空气，保证制动踏板的脚感紧实无虚位。
