汽车通风划线打孔制动盘带卡钳结构

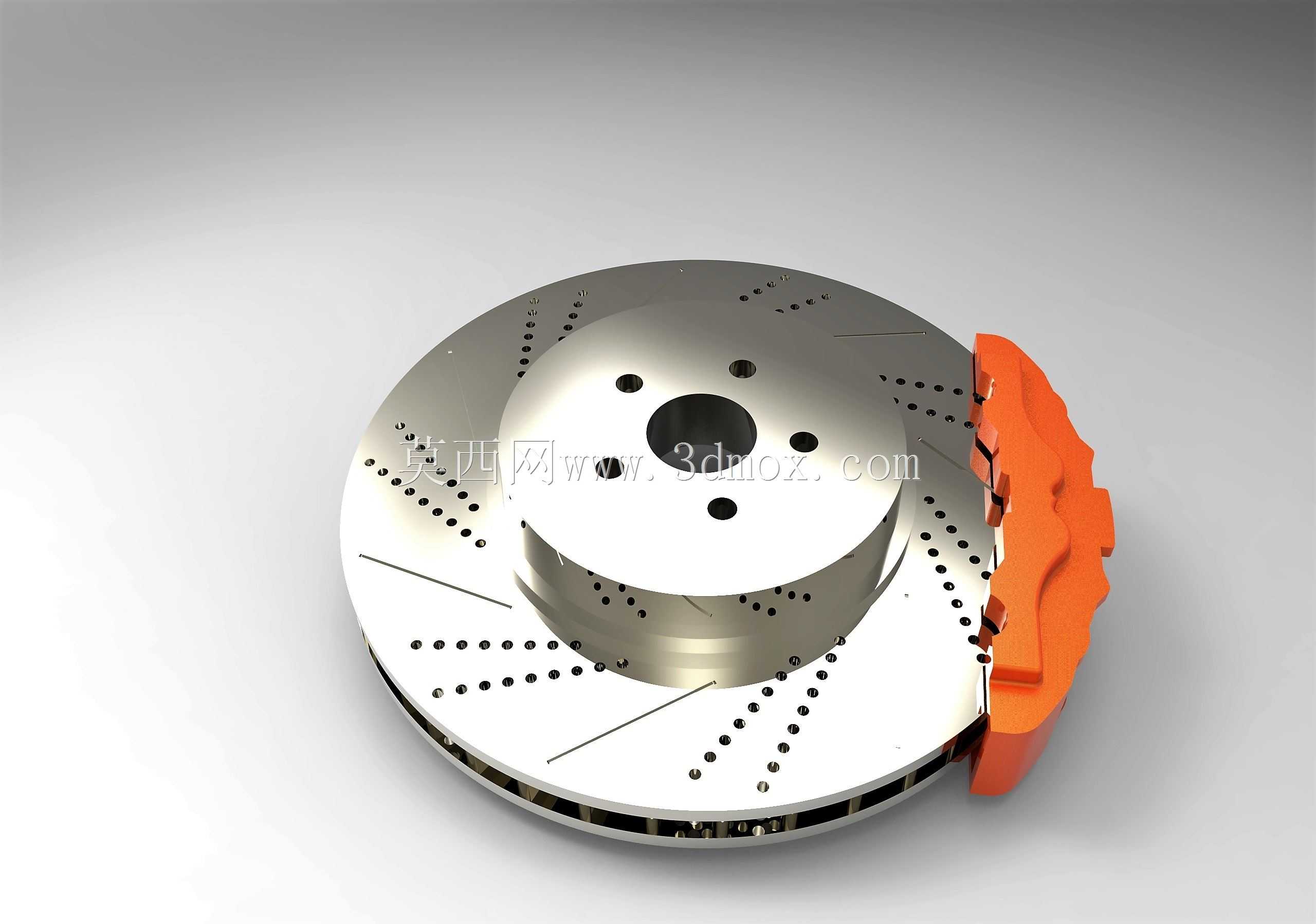

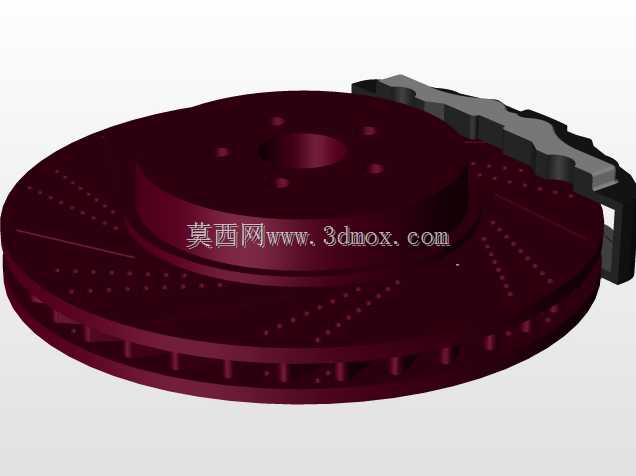

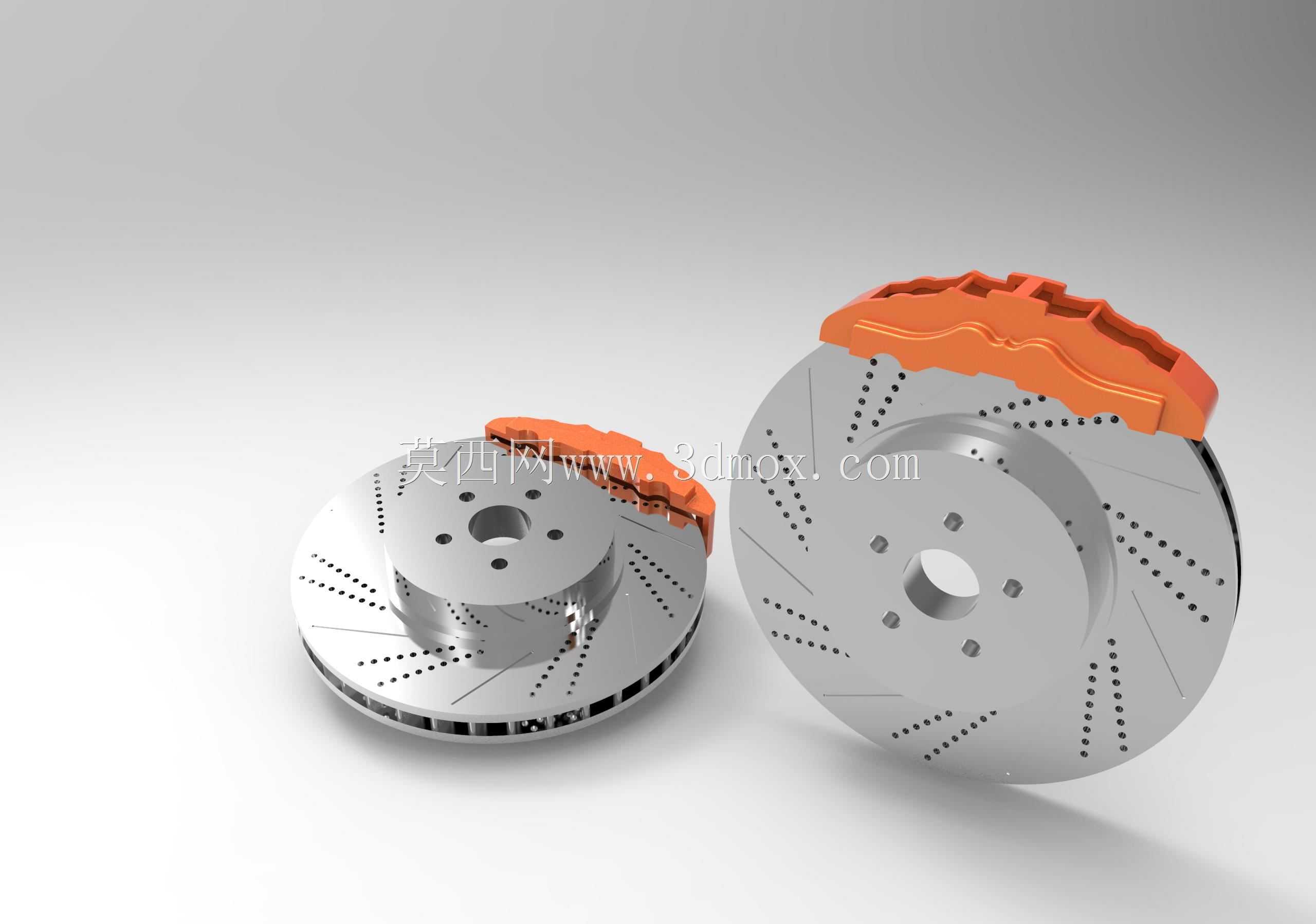

日常乘用车的制动系统选型里，通风盘式制动器早已成为乘用车辆前轮的标准配置，这套三维结构完整还原了量产装车状态的制动盘与配对卡钳的装配关系，能直接给制动系统匹配、底盘结构校核提供直观的三维参照。先从安装边界说起，制动盘中心的定位凸台与安装孔位完全遵循主流家用乘用车的轮毂轴承配合公差，中心大孔用于穿过轮毂轴头，周围四个均布的螺栓孔对应车轮固定螺栓的分布圆直径，安装面的平面度、端面跳动公差都在建模时做了对应约束，避免装车后出现制动抖动的问题。盘体本身采用双层通风结构，两层摩擦面之间布置了径向的散热筋，车辆行驶时气流会顺着筋片间隙穿过盘体内部，把制动过程中摩擦产生的热量快速带走，避免长时间制动出现热衰减；摩擦面上同时设计了径向划线与阵列分布的通风小孔，划线可以在制动时刮除摩擦片表面的磨屑与水膜，避免雨天或者频繁制动时摩擦系数下降，打孔结构则进一步提升散热效率，同时能降低制动盘的整体重量，减少簧下质量提升悬挂响应速度。配套的浮动式卡钳采用单活塞推动结构，卡钳本体跨过制动盘两侧，内侧活塞推动内侧摩擦片压向盘体时，卡钳本体在导向销上滑动，带动外侧摩擦片同步夹紧盘体，实现制动效果，卡钳上的导向销安装位、放气螺钉位置、油管接口都做了1:1的结构还原，能直接用于轮辋内部的空间干涉校核。做底盘总布置的时候，这套模型可以直接导入整车装配环境，核对制动盘与转向节、轮辋、减震器下端的间隙，避免转向或者颠簸工况下出现部件磕碰；做制动系统性能仿真时，也可以基于这个模型提取摩擦面面积、散热筋结构参数，计算不同工况下的制动热容量、热变形量。很多刚接触底盘设计的工程师容易忽略制动盘的安装面跳动要求，实际上这个参数直接关联制动踏板的脚感与高速制动的平顺性，建模时特意保留了安装面与摩擦面的位置公差参考，能给后续的工程图输出、公差标注提供参照。另外卡钳的摩擦片磨损极限位置、制动盘的磨损余量刻度也在模型上做了对应体现，方便后续做维保相关的结构设计参考。
