汽车制动系统放气螺钉结构设计

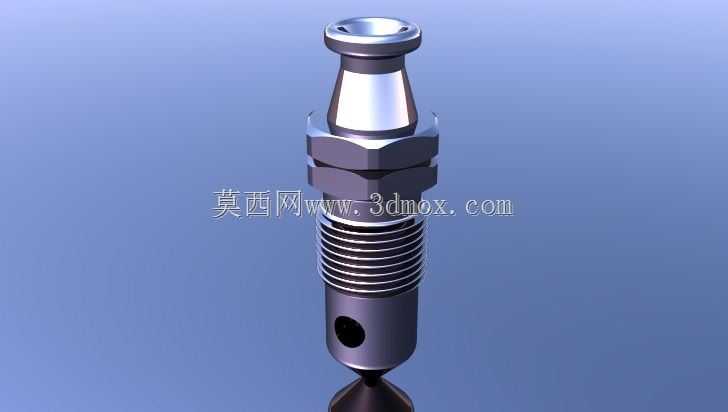

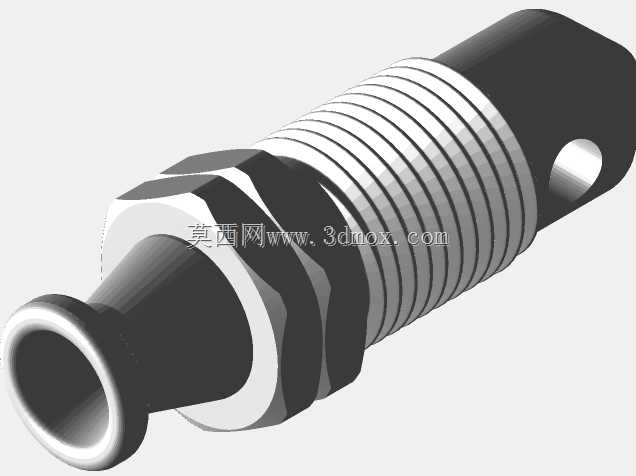

在乘用车与商用车的液压制动回路中，这类放气部件是制动系统维保与装配环节不可或缺的小尺寸核心零件，主要作用是在制动液加注、管路拆装或系统进入空气后，排出制动管路内的残留气体，避免空气可压缩性导致的制动踏板发软、制动力传递滞后、制动距离超标等安全隐患。从结构设计来看，该零件整体采用细长轴类布局，下部为外螺纹连接段，螺纹规格匹配制动分泵、制动卡钳上的对应安装螺孔，螺纹精度满足液压密封要求，装配后可承受制动回路的额定工作压力，不会出现制动液渗漏问题。螺纹段上方设计有六角拧动台，尺寸适配标准开口扳手或套筒，维保作业时可通过该部位施加规定扭矩完成拧紧或旋松操作，六角台的对边尺寸经过匹配计算，既保证拧动时的受力强度，不会出现打滑崩边问题，也不会因为尺寸过大干涉卡钳周边的安装空间。六角台上方为锥形密封段，当放气螺钉拧紧到位时，该锥面会与分泵壳体上的内锥孔紧密贴合，形成硬密封结构，无需额外加装密封垫片即可满足高压工况下的密封要求，避免长期使用后密封件老化失效的问题。最顶端为放气接嘴结构，带有内凹的接插端口，维保作业时可将透明软管套在该接嘴上，引导排出的混有气泡的制动液流入收集容器，避免制动液飞溅腐蚀车身漆面或橡胶部件，接嘴的外径尺寸匹配常规维保用软管内径，插接后可形成临时密封，防止放气过程中空气从接口处反向进入管路。零件最下端设计有径向通油孔，该孔与零件中心的轴向导油孔连通，当螺钉旋松特定圈数时，制动管路内带压的制动液会裹挟空气从径向孔进入轴向通道，最终从顶端接嘴排出，径向孔的位置经过精准设计，既保证旋松时油路能顺利导通，也不会因为旋松行程过大导致螺钉从泵体上脱出，造成制动液大量泄漏。从安装边界来看，该零件整体长度较短，安装后突出卡钳或分泵壳体的高度控制在合理范围，不会与轮毂、防尘罩、制动盘等周边运动部件发生运动干涉，适配绝大多数盘式、鼓式液压制动结构的安装空间要求。建模过程中对各段的同轴度、锥面角度、螺纹牙型精度都做了参数化定义，可直接用于同类型放气螺钉的变型设计，也可用于制动系统装配仿真、维保作业模拟等场景的三维布局验证，帮助设计人员提前核对安装空间、扳手操作空间是否满足要求，减少实物试制阶段的干涉问题。
