卧式储油罐体带支架爬梯结构设计

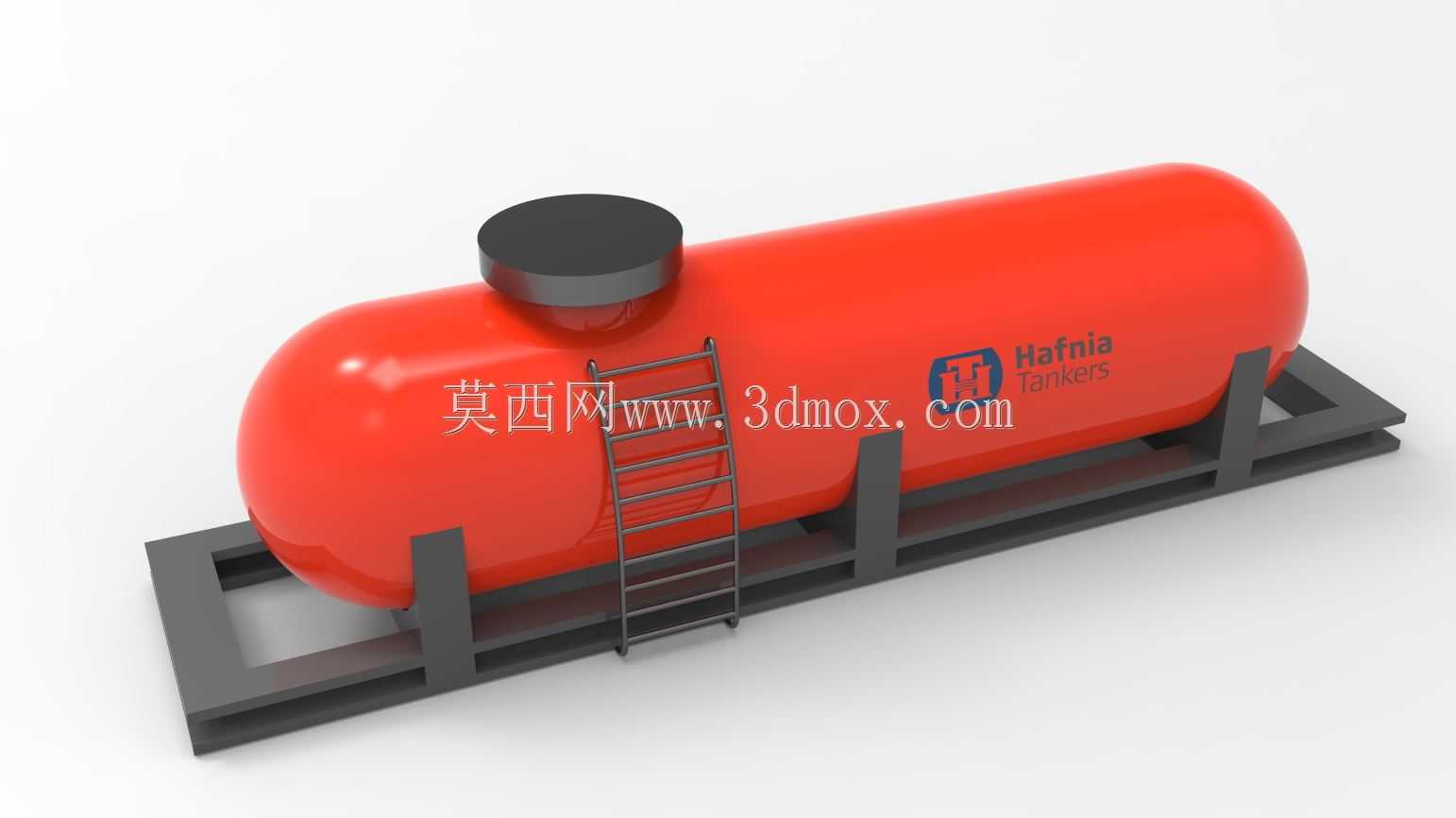

该卧式储油结构主要面向液态油料的厂区暂存、中转接驳场景，可适配油料生产车间周转、物流场站临时储放、小型供油站点的储料需求，区别于大型立式储库，该类卧式结构安装门槛更低，对场地承重要求更友好，无需做超深地基处理即可完成布设。整体采用卧式椭圆封头罐体作为核心储容主体，罐体两端采用标准椭圆封头成型，相比平盖结构承压能力更强，可适配常压至低压的油料存储工况，避免长期带压存储出现焊缝开裂渗漏问题。罐体顶部设置人孔结构，配套快开式孔盖，方便运维人员进入罐体内部开展清淤、焊缝探伤、防腐层修复等作业，人孔位置靠近罐体一端，预留足够的操作空间，避免开盖作业时与周边管线产生干涉。罐体侧面外置直爬梯，爬梯踏步采用防滑型材制作，梯身与罐壁采用抱箍加焊接的双重固定方式，既保证攀爬时的结构稳定性，也避免长期震动导致连接点松脱，爬梯底部距离安装基座预留150mm间隙，防止基座表面积水腐蚀梯脚。罐体下方采用框架式支撑底座，底座由型钢焊接成型，设置多组弧形托座与罐体外壁贴合，托座与罐壁之间预留缓冲垫层安装位，可适配橡胶或聚四氟乙烯垫层，抵消罐体温度变化产生的形变应力，避免硬接触导致罐壁局部磨损。底座框架采用矩形管焊接成整体式结构，底部预留地脚螺栓安装孔，可直接通过膨胀螺栓与混凝土地面固定，安装时无需额外制作混凝土鞍座，缩短现场施工周期。设计过程中重点考量了罐体的重心分布，将支撑点设置在罐体总长的四分之一与四分之三位置，保证满载状态下底座受力均匀，避免长期使用出现底座变形、罐体倾斜问题。罐体表面预留标识张贴区域，可喷涂介质名称、容积、警示标识等内容，符合工业储运设备的可视化管理要求。整体结构的安装边界控制合理，宽度方向不超出常规货运车辆的限宽要求，可整体完成吊装转运，无需现场拆分罐体与支架，降低现场安装的作业难度。
