可实现变角度动力传输的万向联轴器结构

项目分类:3D模型 发布时间:2021-08-23 ID:242918
  • 可实现变角度动力传输的万向联轴器结构
  • 可实现变角度动力传输的万向联轴器结构
  • 可实现变角度动力传输的万向联轴器结构
  • 可实现变角度动力传输的万向联轴器结构
  • 可实现变角度动力传输的万向联轴器结构
  • 可实现变角度动力传输的万向联轴器结构
  • 可实现变角度动力传输的万向联轴器结构
  • 可实现变角度动力传输的万向联轴器结构

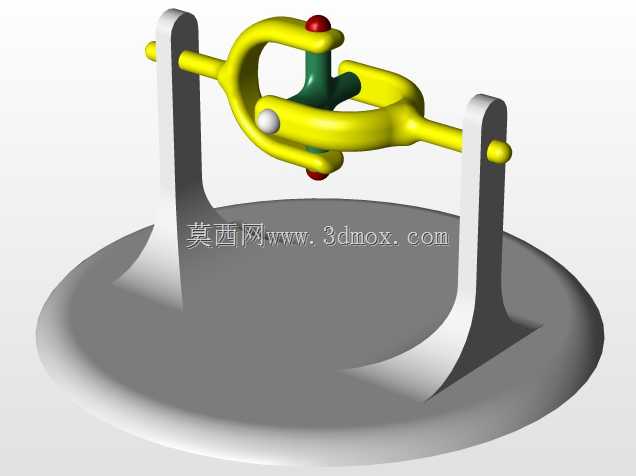

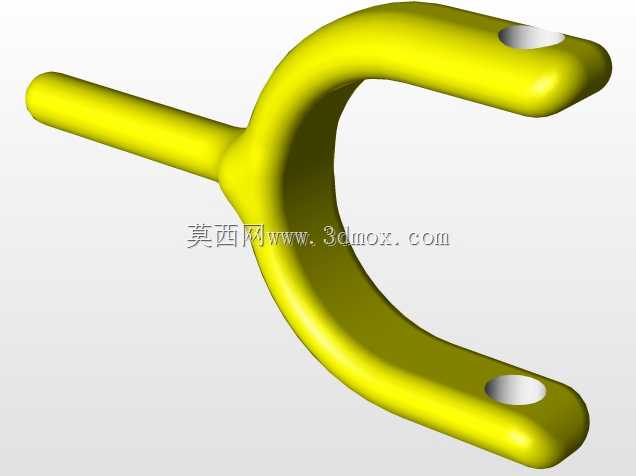

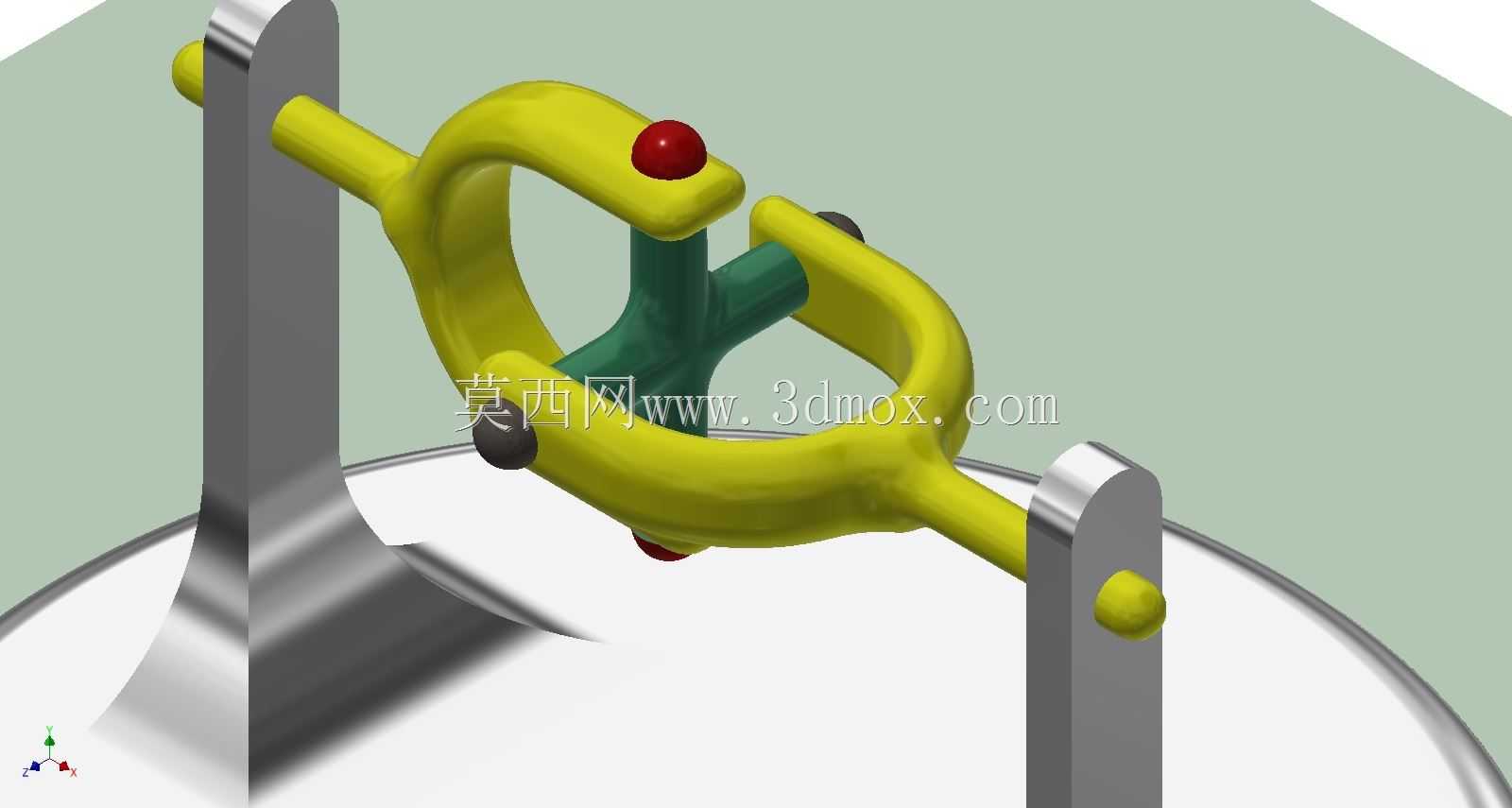

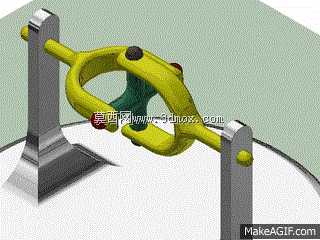

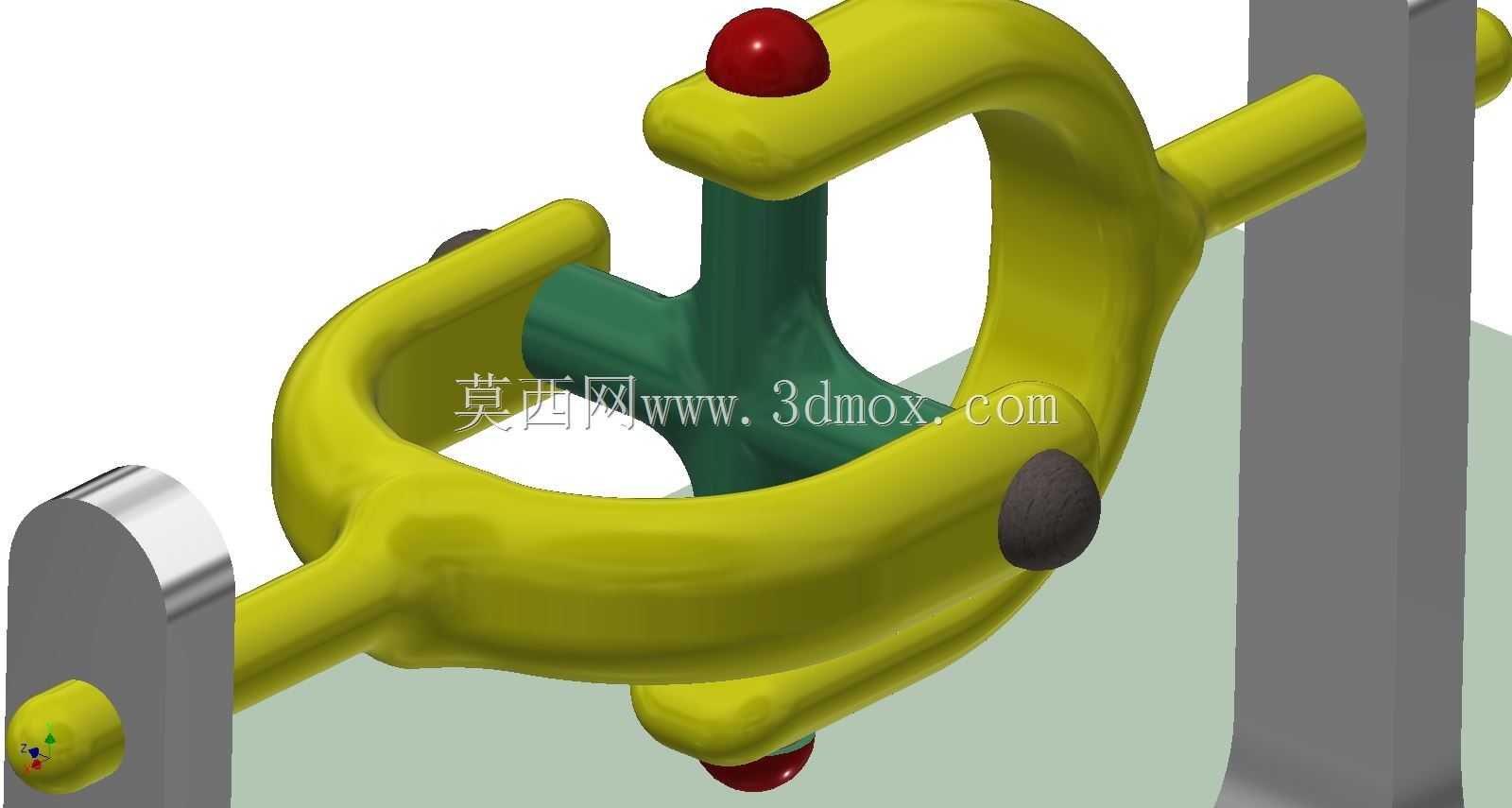

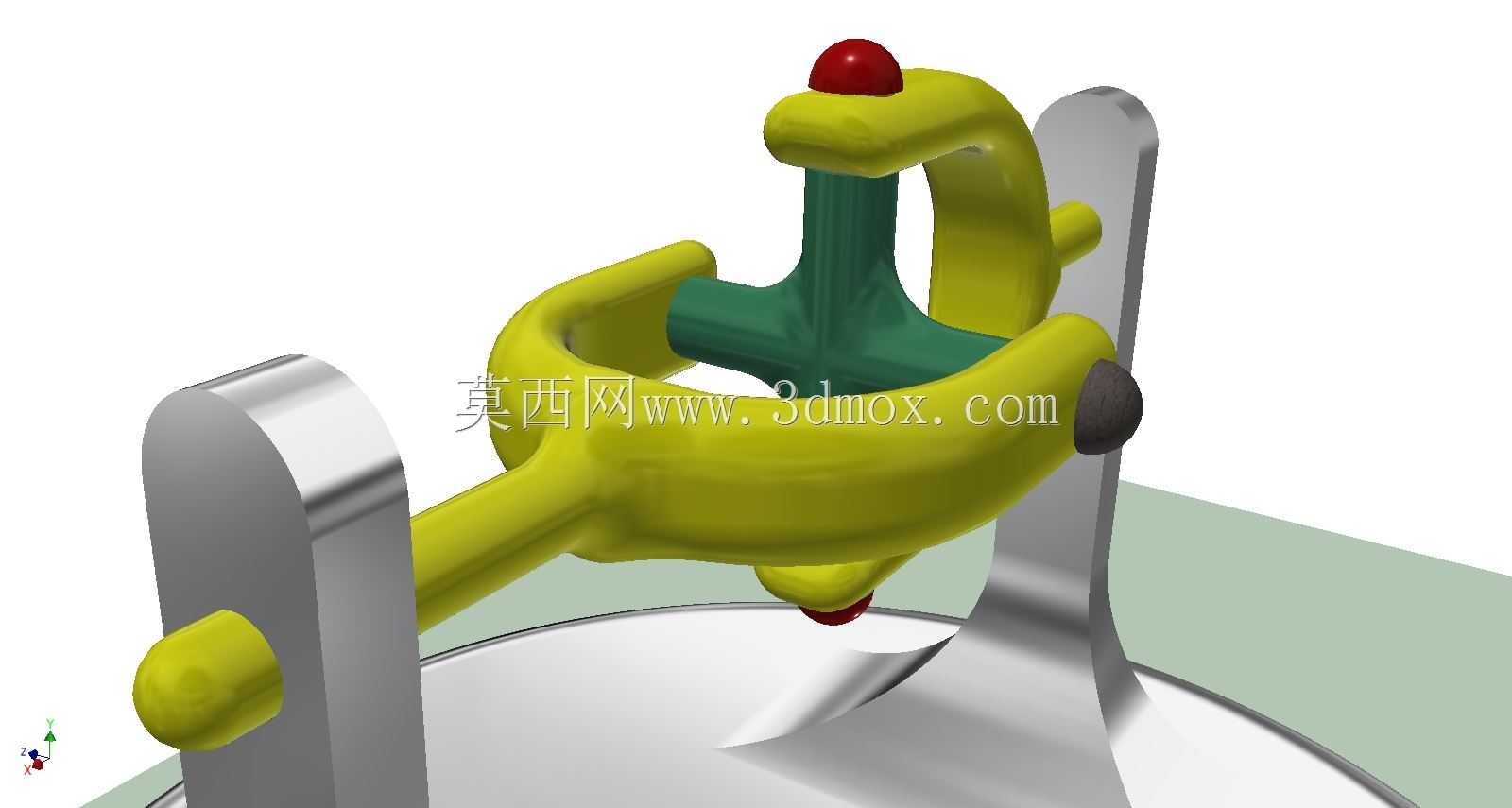

在各类需要调整传动轴线夹角的动力传输场景中,万向联轴器是解决两轴不对中、工作过程中存在相对角位移问题的核心传动部件,常见于机床进给机构、汽车传动系统、轻工输送设备以及农用机械的动力传递链路中,能够在两轴轴线存在一定角度偏差的状态下稳定传递旋转扭矩,避免刚性连接带来的轴系憋劲、轴承额外磨损甚至断轴问题。这款万向联轴器采用十字轴式经典结构,中间十字构件作为核心传力载体,两端叉形接头分别与主动轴、从动轴配合连接,叉形接头的轴孔与十字轴的轴颈通过滑动配合实现相对转动,可在两轴夹角动态变化的工况下持续完成动力传递,适配安装时存在的装配角度误差,以及设备运行过程中因机架振动、部件形变带来的轴线偏移。从结构设计逻辑来看,叉形接头的耳部做了加厚处理,对应十字轴轴颈的接触位置预留了润滑脂存储空间,可降低长期转动过程中的摩擦损耗,十字轴端部的限位结构采用端盖加卡簧的组合形式,既能够限制轴颈的轴向窜动,也方便后期维护时的拆解保养。两端连接轴头采用标准圆柱轴结构,可根据实际安装需求选择平键连接、花键连接或者顶丝固定的方式,适配不同直径的动力输出轴与负载输入轴,安装时需要注意两轴的夹角不宜超过设计允许的最大偏角,否则会大幅提升传动过程中的附加载荷,缩短部件使用寿命。整体结构的外形轮廓根据传动扭矩等级做了对应优化,叉体部分的过渡圆角避免了应力集中问题,在满足强度要求的前提下尽可能缩减了整体体积,不会占用过多的设备安装空间,安装边界可适配多数中小型传动设备的轴系布局,不需要对原有设备的机架结构做大幅改动即可完成替换安装。实际运行过程中,单组万向联轴器在存在夹角的传动状态下会出现瞬时转速波动,因此在对传动匀速性要求较高的场景中,通常会成对使用该类联轴器,通过中间轴的连接抵消单组结构带来的转速不均问题,保障动力输出的平稳性。
