L型直角转向动力传动换向组件

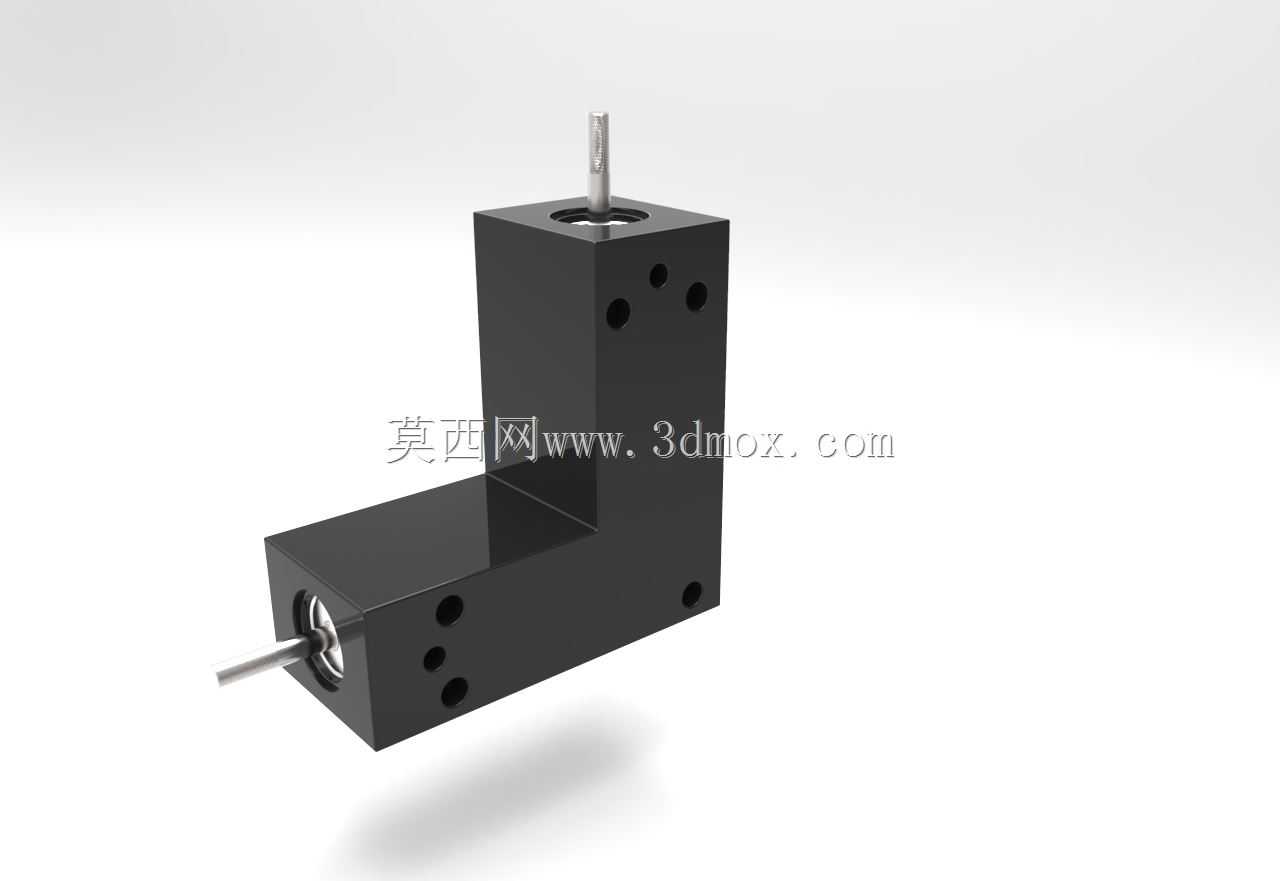

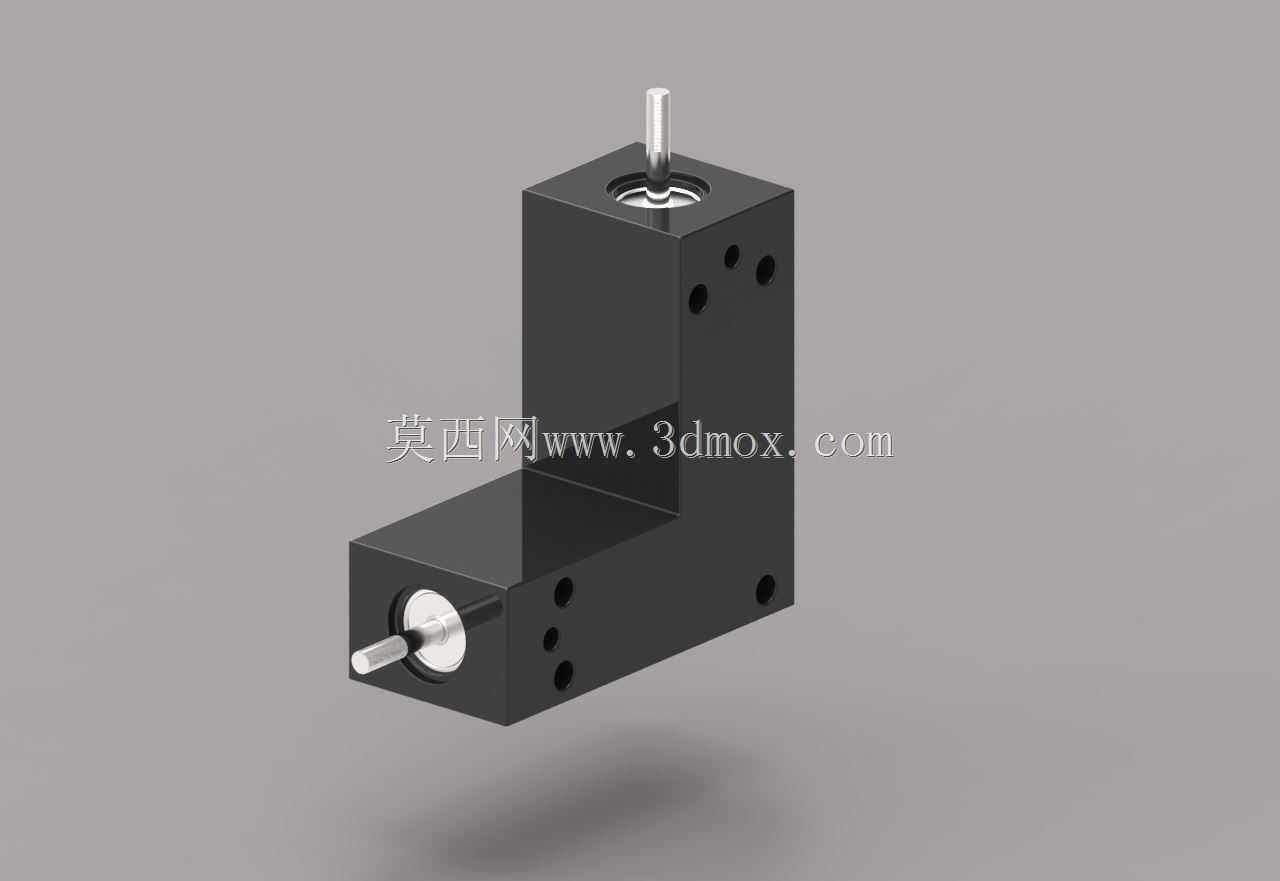

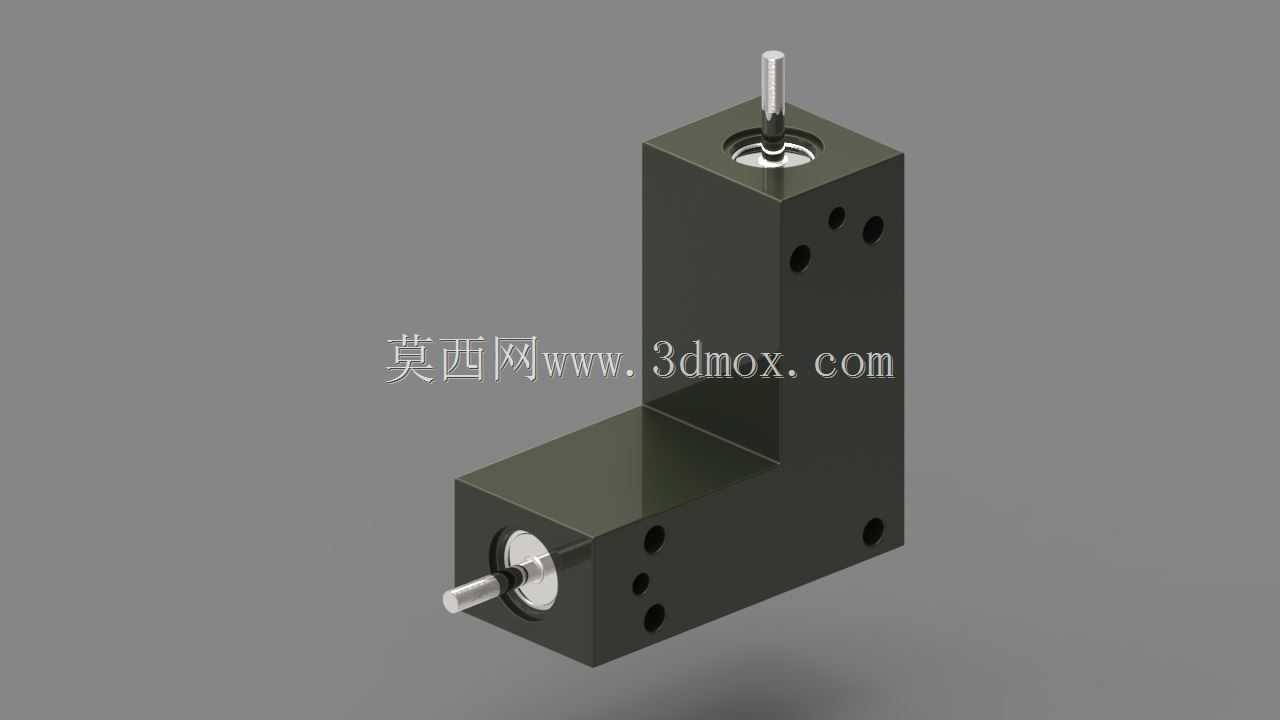

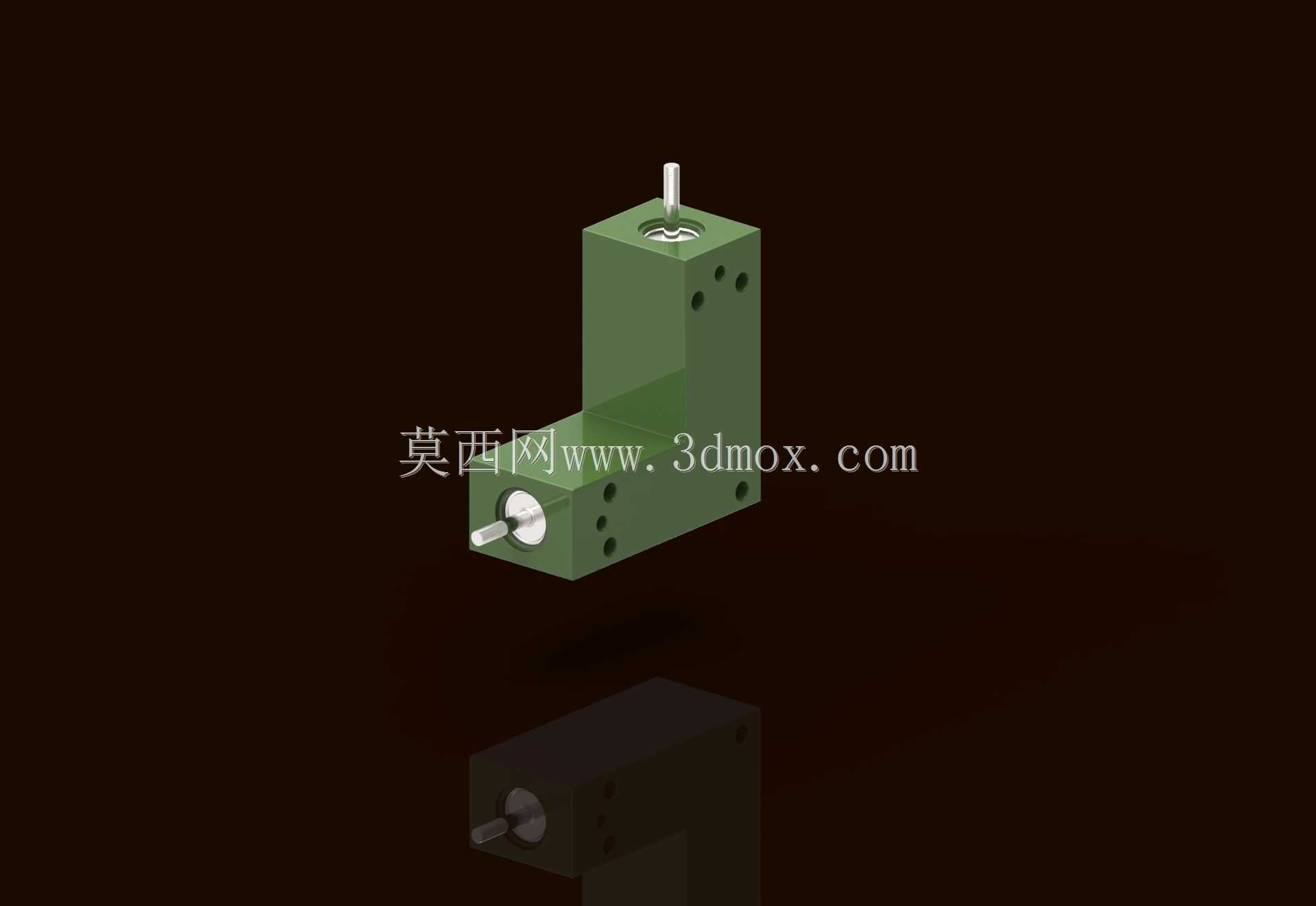

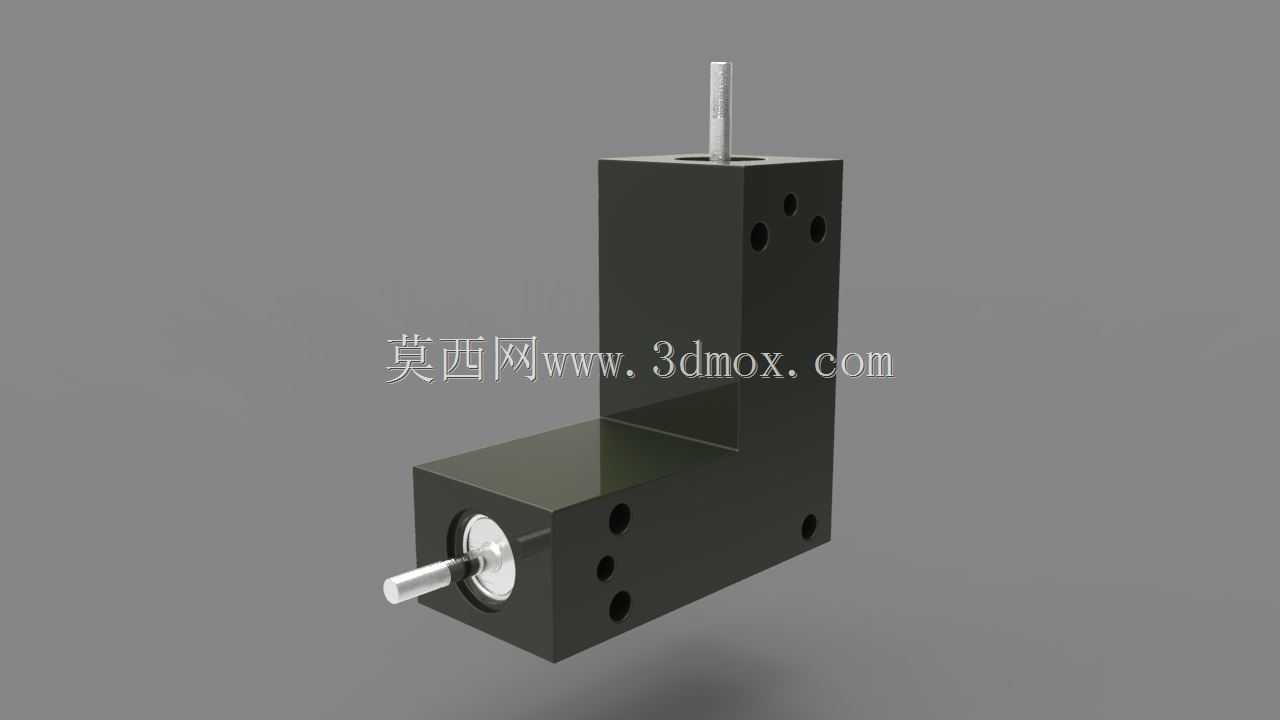

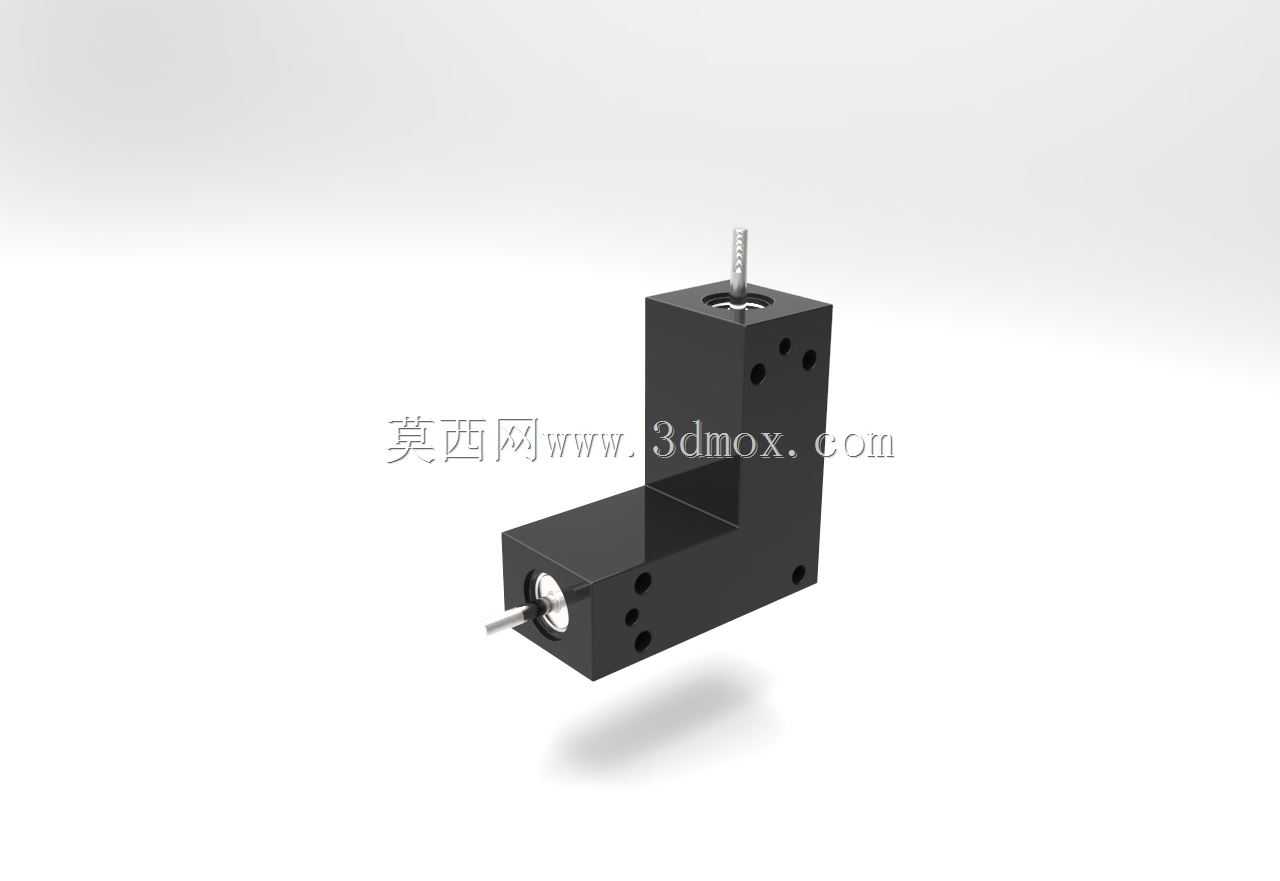

这款直角传动组件采用L型一体化立式结构设计，核心作用是在空间受限的设备布局中实现两垂直相交轴间的动力传递，将输入轴的回转运动平稳换向90度后输出，解决狭小安装空间内动力传输方向无法适配的问题，常见于小型自动化装配工位、精密检测设备进给机构、桌面级加工模组、医疗实验仪器的动力传输环节，尤其适配两轴垂直交错、安装空间紧凑无法布置常规联轴器或长轴传动的场景。从结构设计逻辑来看，组件采用一体式直角箱体作为承载基体，输入轴与输出轴分别布置在L型结构的两个垂直端面，轴端均做了轴伸定位设计，可直接对接外部动力源与执行负载，箱体表面预留的多组安装孔位采用对称式布局，既可以通过端面法兰直接固定在设备立板上，也能通过侧面孔位搭配紧固件实现卧式安装，安装边界可适配多数小型设备的安装面板尺寸，无需额外加工转接板即可完成装配。传动结构内置精密啮合传动副，传动过程中空回量控制在极小范围内，可保障换向传动的同步精度，避免动力换向过程中出现传动滞后或角度偏差，满足精密传动场景的定位需求。箱体采用方正的直角外形设计，所有安装面均做了平面度处理，装配时可直接贴合设备安装基准面，减少装配调校的工作量，轴伸端自带的限位结构可避免轴系运转过程中出现轴向窜动，提升长时间运转的稳定性。在实际选型应用中，这类直角传动组件不需要额外搭配换向支座，可直接替代传统的锥齿轮换向架搭配独立轴承座的组合方案，大幅缩减传动单元的占用空间，同时一体化箱体的密封结构可避免内部润滑脂泄漏，适配多尘、有少量切削液飞溅的车间工况，日常维护仅需定期补充润滑脂即可，不需要频繁拆解调整传动副间隙。设计过程中对两轴的同轴度、轴系与箱体安装面的垂直度都做了公差约束，建模时所有安装孔位的位置度、轴伸直径公差都按照通用机械传动件的行业标准设定，可直接导入设备装配体中做干涉检查与布局验证，无需额外调整安装尺寸即可匹配常规的小型动力源与执行元件接口。
