铰接式液压执行端连接构件结构设计

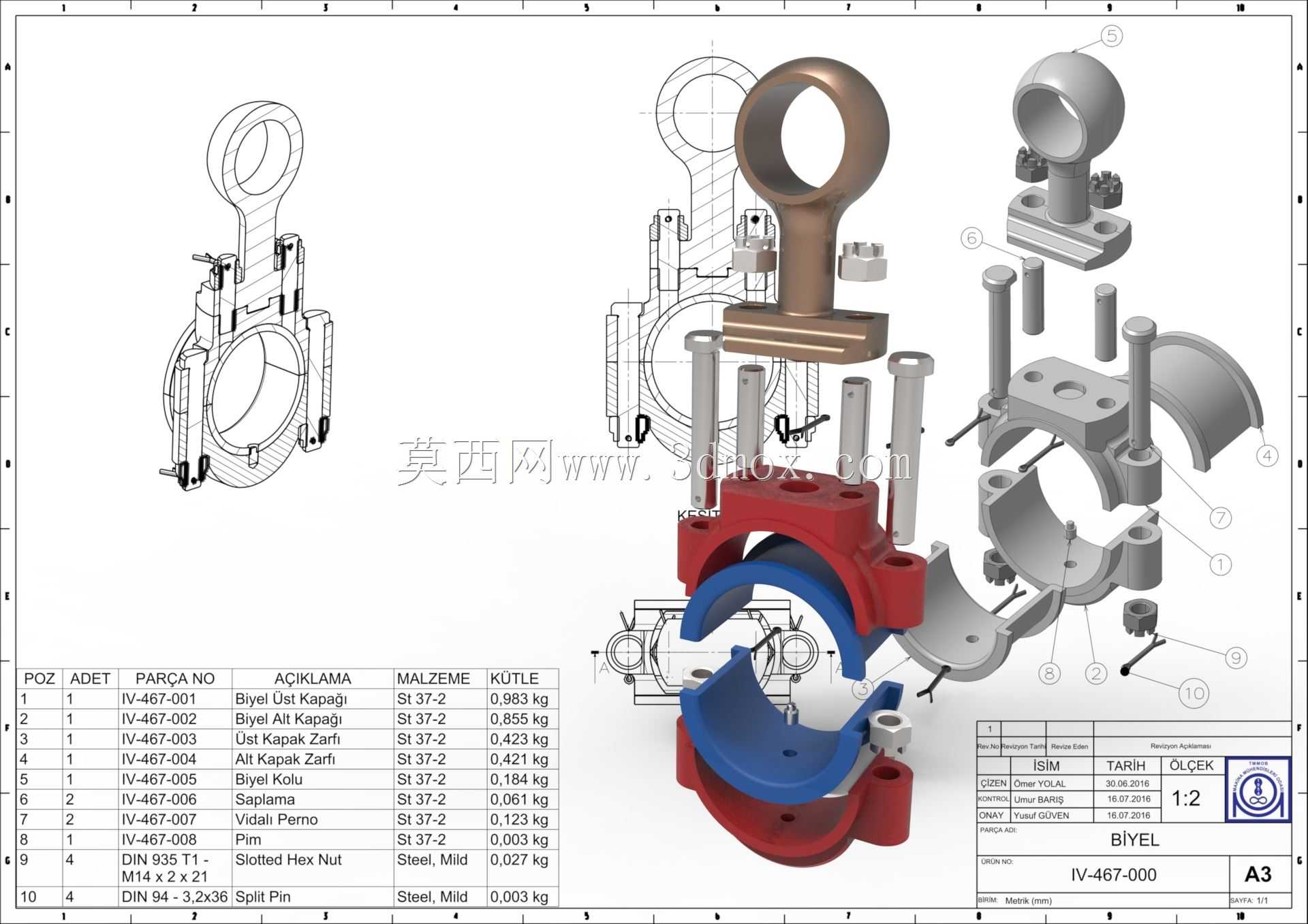

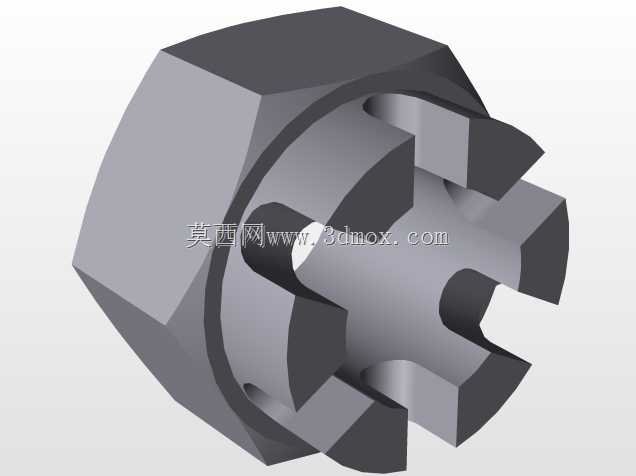

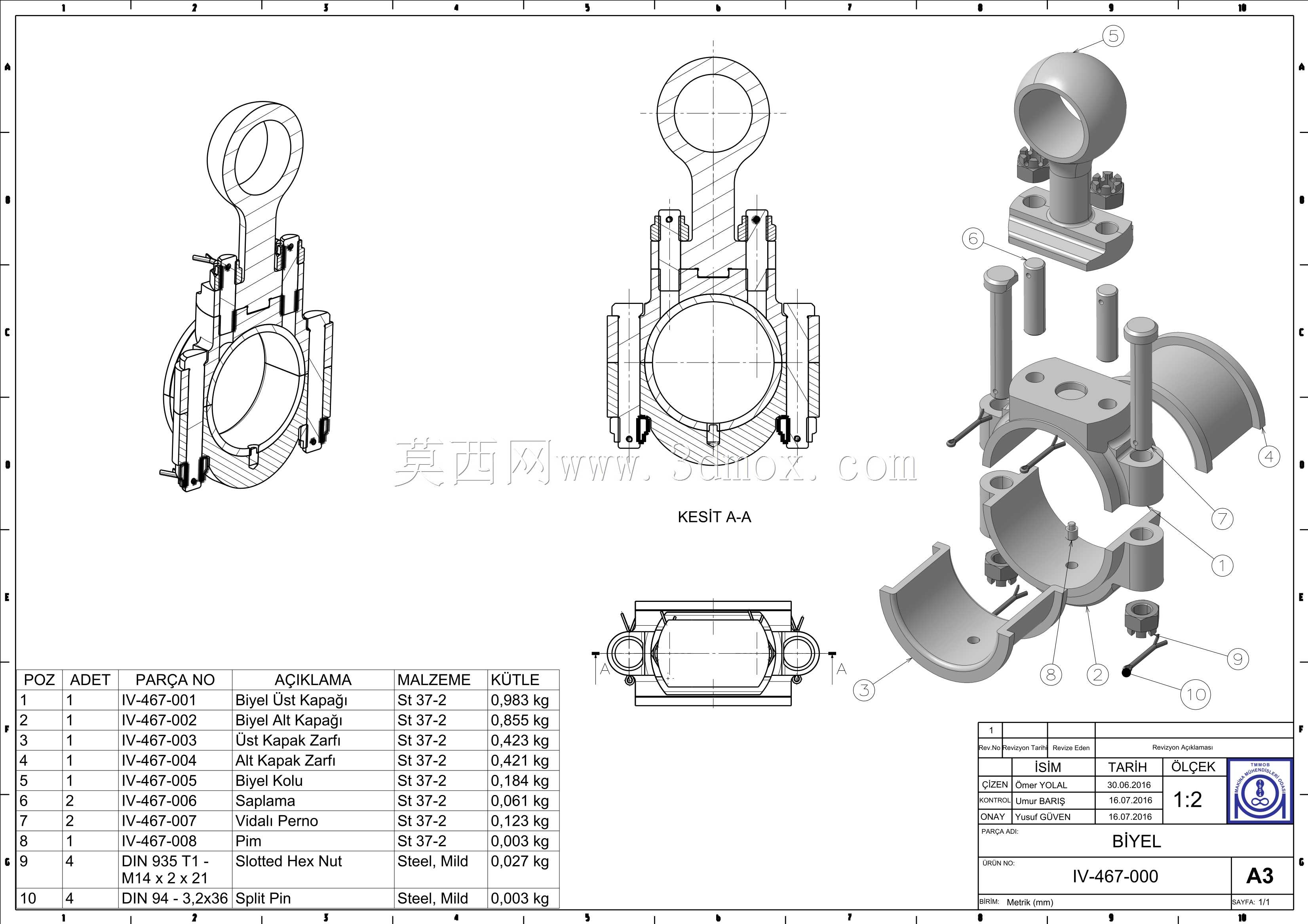

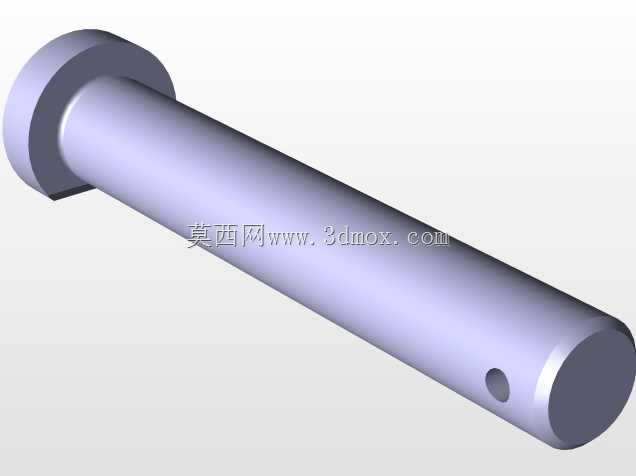

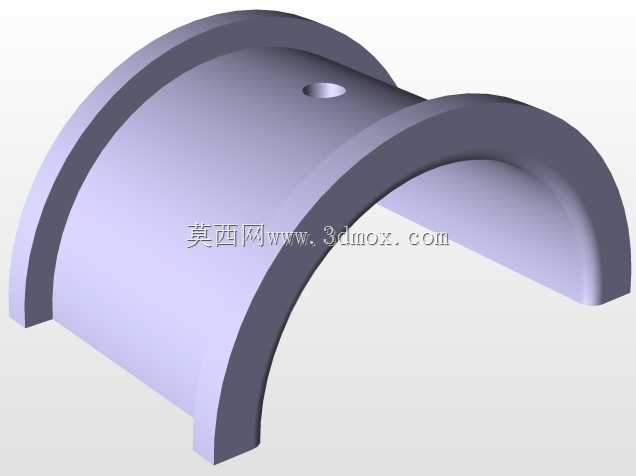

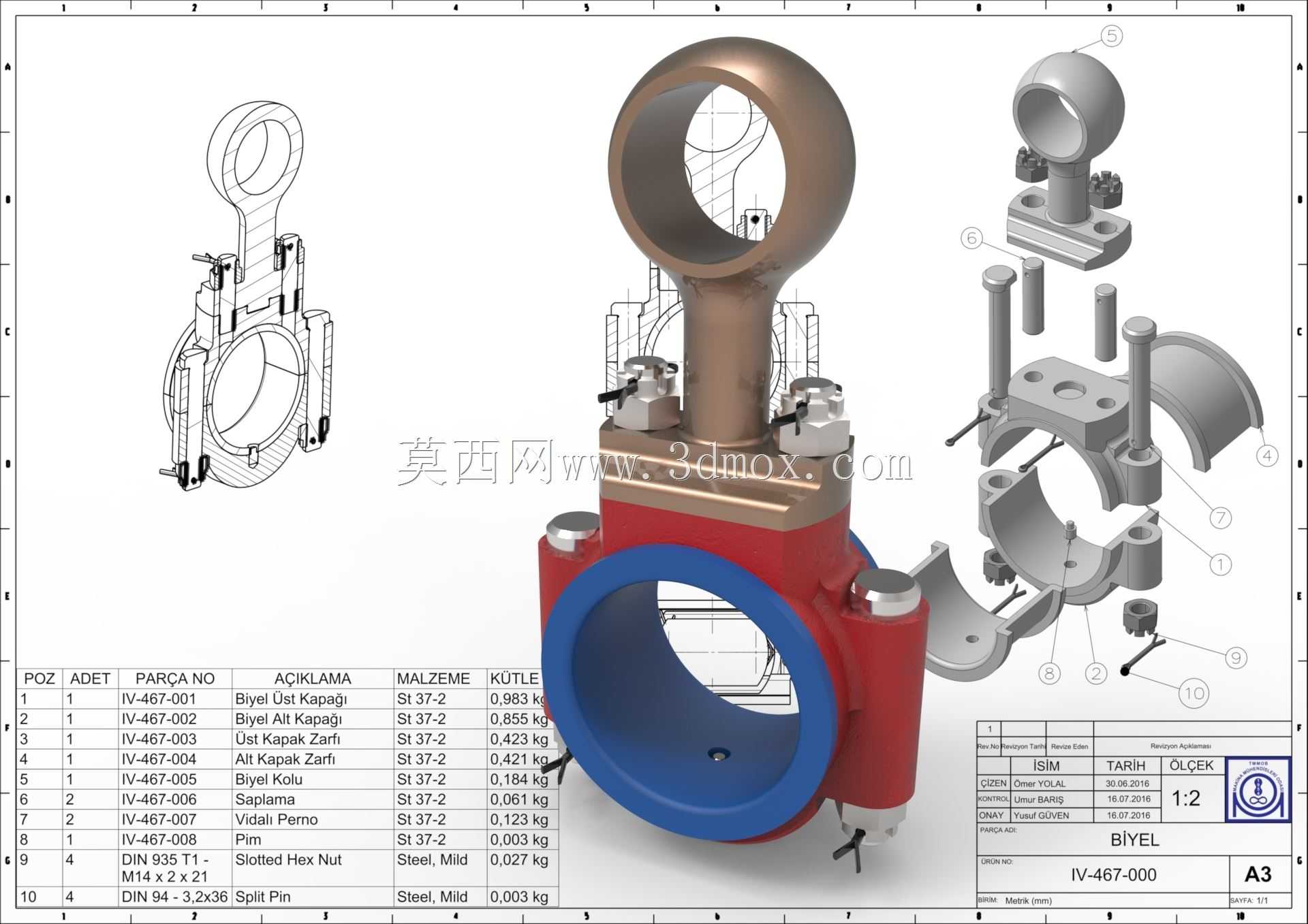

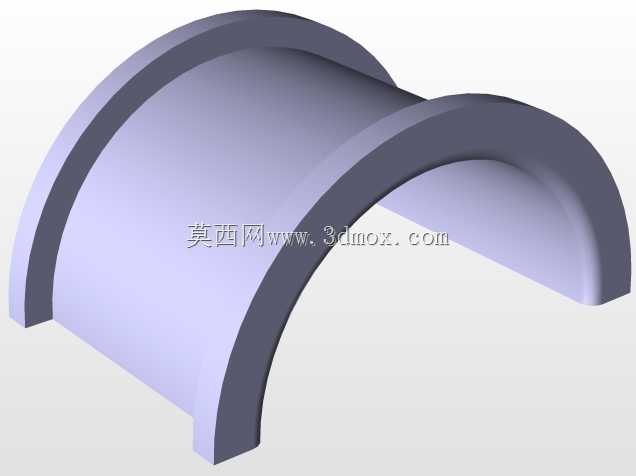

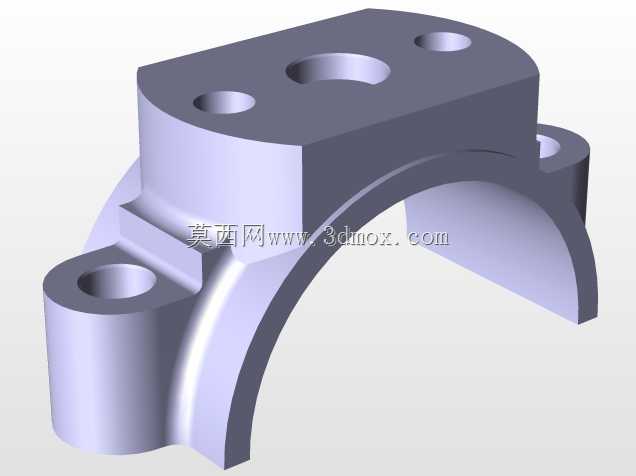

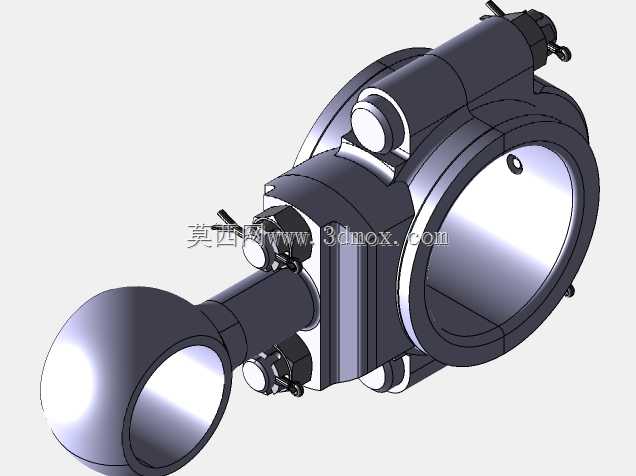

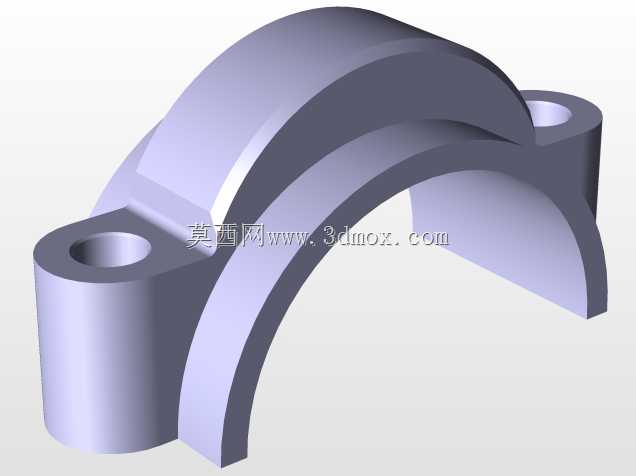

该构件属于液压传动系统末端的执行连接部件，主要应用在工程机械液压支腿、重载设备液压驱动铰接位、船舶舱门启闭驱动端这类需要同时传递轴向推力、补偿小角度径向偏转的工况场景，区别于刚性直连的活塞杆结构，这类带铰接端的分体夹紧式连接结构，能抵消安装过程中存在的同轴度误差，避免活塞杆长期受径向偏载出现密封件磨损、杆体拉伤的问题。从结构设计逻辑来看，上端的环眼铰接端采用整体锻造的铜合金基体，内孔预留了自润滑衬套的安装余量，工作时可绕配套的铰接销轴实现±7°范围内的自由偏转，不会因为安装面的平面度误差、工作过程中的结构形变给杆体带来附加弯矩。下部的夹紧抱箍结构采用分体式设计，两个半圆弧抱箍通过内六角圆柱头螺钉锁紧，抱紧活塞杆下端的定位轴颈，抱箍内侧加工有0.2mm深度的网状防滑纹，锁紧后能传递最大120kN的轴向推力，不会出现相对滑移；抱箍外侧的红色部分为表面喷塑处理的防护层，可隔绝施工现场的泥水、粉尘侵蚀，延长构件的户外服役寿命。中间的密封压盖部位预留了格莱圈、防尘圈的安装槽位，和配套缸筒装配后，能实现液压油腔的可靠密封，避免内泄影响传动效率。从安装边界来看，构件整体最大外圆直径为160mm，上端铰接孔内径为50mm，铰接端中心到抱箍下端面的安装距为215mm，配套的锁紧螺钉规格为M14，拧紧力矩控制在45N·m即可达到设计抱紧力；抱箍下端的蓝色密封端盖采用改性尼龙材质，和缸筒内壁的配合间隙控制在0.03-0.05mm，既能起到导向作用，又不会因为配合过紧出现卡滞。在建模过程中，所有配合面都预留了合理的形位公差要求，铰接孔与下端定位轴颈的同轴度公差设定为0.02mm，抱箍结合面的平面度公差为0.01mm，保证装配后不会出现偏载；同时对所有棱边都做了R0.5-R2mm的倒圆角处理，避免热处理和装配过程中出现应力集中开裂的问题。这类结构相比传统的整体式活塞杆连接端，后期维护更换成本更低，当铰接孔出现磨损时，仅需更换上端的铰接环套，不需要整体更换整根活塞杆，能大幅降低设备运维的备件成本，在重载液压驱动场景下的适配性更强。
