蒸汽管路用旋塞式截断阀结构设计

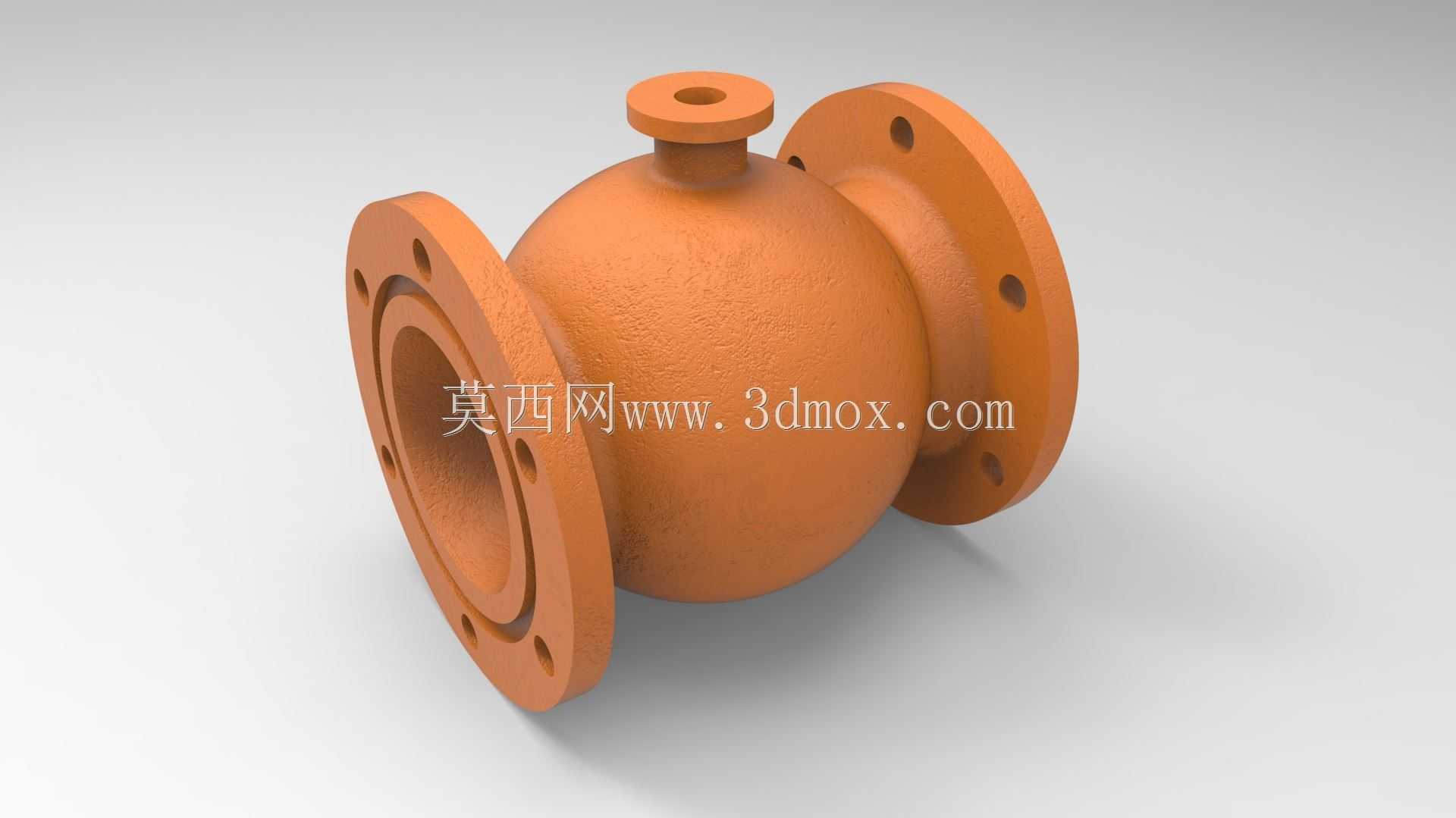

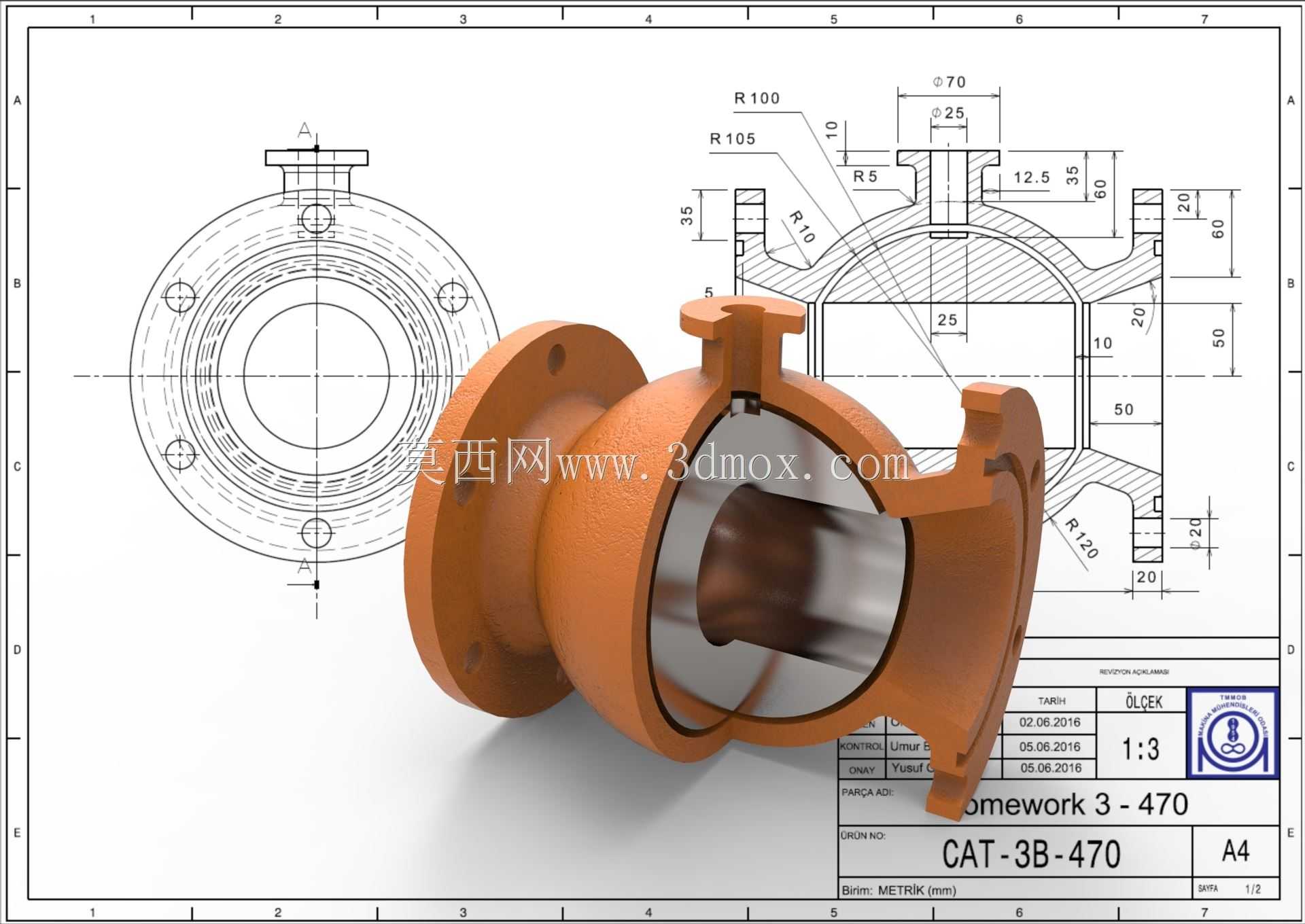

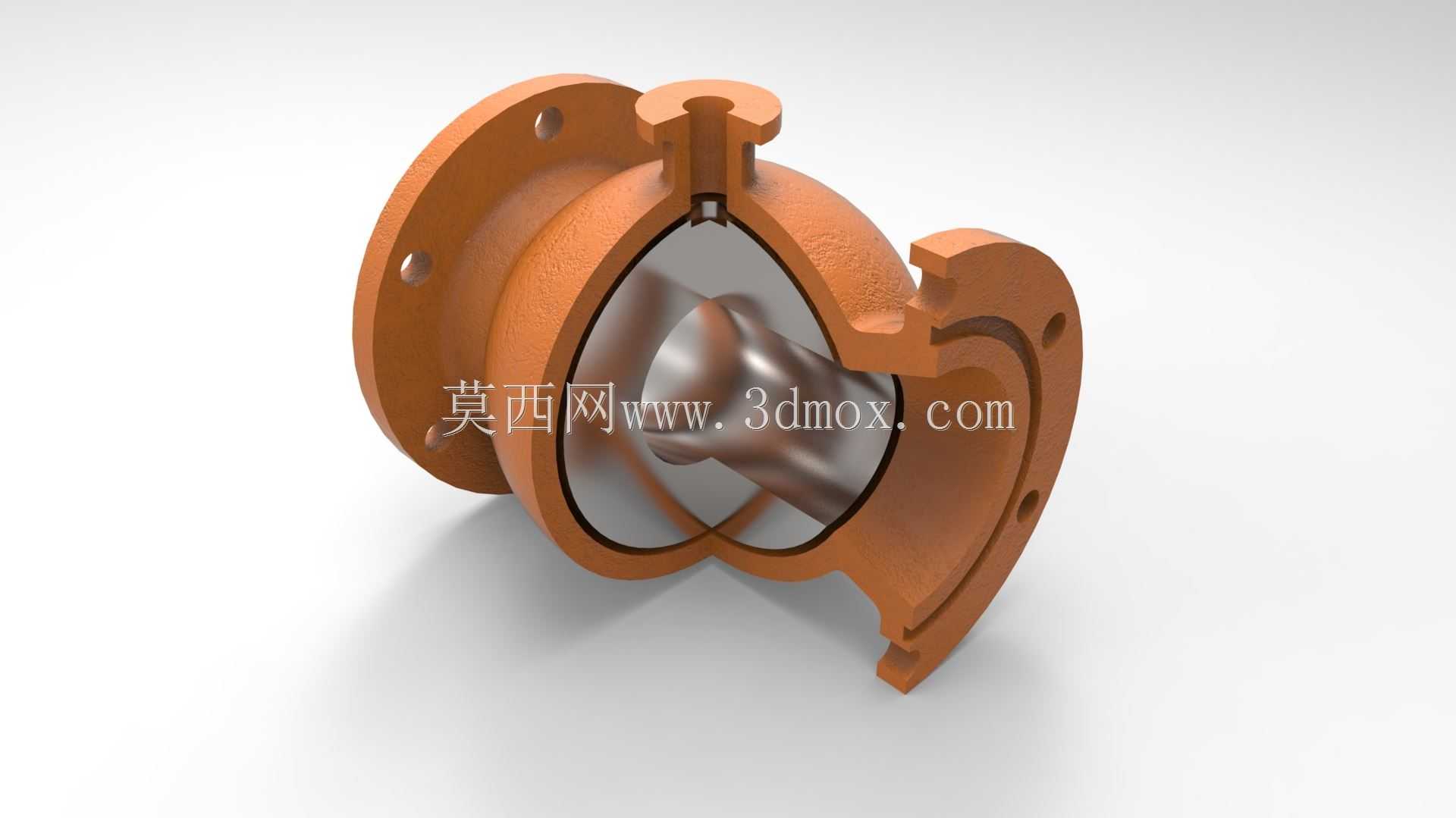

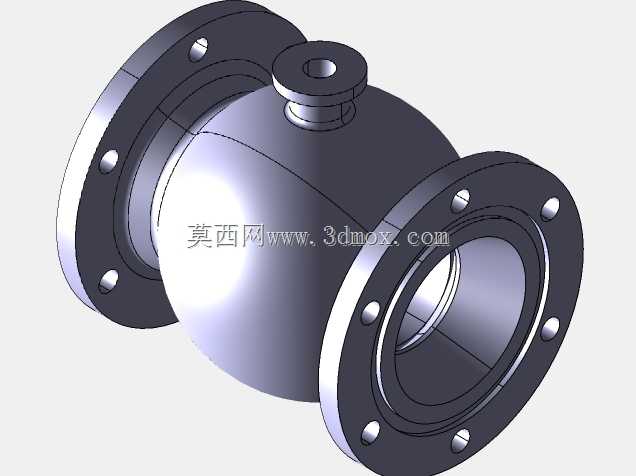

在蒸汽输送、低压流体管路的工况场景里，旋塞阀是应用十分广泛的截断类管路部件，依靠带通孔的塞体作为启闭核心，绕阀体轴线旋转90度即可完成通路的开启与关闭动作，相比同通径的闸阀、截止阀，它的启闭行程更短，操作力矩更小，在需要快速通断的支路管线上适配性极强。这款旋塞阀的结构设计围绕蒸汽介质的密封需求展开，阀体采用两端法兰连接的结构形式，法兰端面的螺栓孔位按照常规管路配对法兰的孔距排布，安装时可直接与同压力等级的管路法兰对接，无需额外加工转接结构。从结构布局来看，阀体的中腔为容纳塞芯的圆柱形空腔，塞芯与阀体密封面采用锥面配合的形式，依靠塞芯与阀体接触面的紧密贴合实现介质密封，蒸汽工况下的密封可靠性更有保障，不会出现普通平面密封易被介质冲蚀泄漏的问题。顶部的操作端设置了方形的扳手配合位，现场操作时可直接使用标准方柄扳手进行启闭操作，无需定制专用操作工具，降低现场运维的配件成本。设计过程中充分考虑了管路安装的边界尺寸，阀体的轴向总长度、法兰外径、顶部操作位的高度都控制在常规支路管线的安装空间范围内，不会出现安装时与周边管路、支架发生干涉的问题。阀体的流道采用全通径设计，介质流经阀体时的流阻极小，蒸汽输送过程中的压力损失可以控制在很低的水平，不会因为阀门的存在造成支路蒸汽压力不足，影响后端用汽设备的正常运行。塞芯的通孔与管路通径完全匹配，全开状态下介质流道无突变，长期运行时不会在阀腔内部形成积液、积垢的死角，减少了蒸汽带水、杂质卡涩塞芯的故障概率。在结构细节上，阀体两端的法兰密封面采用凸面结构，配合石棉橡胶垫或者金属缠绕垫即可实现法兰连接处的密封，适配蒸汽管路的高温密封需求；塞芯底部设置了定位台阶，装配时可以快速确定塞芯的安装位置，保证全开、全关位置的角度准确，不会出现操作过位导致密封面磨损的问题。这类旋塞阀除了蒸汽管路外，也可适配水、轻质油品等无强腐蚀性的介质管路，在暖通管线、小型工艺支路、设备进出口截断位置都能稳定发挥作用，结构简单易维护，长期使用后如果出现密封面磨损，只需对塞芯和阀体密封面进行研磨即可恢复密封性能，相比其他结构的截断阀，后期维护成本更低。建模过程中严格按照机械制图的投影规范完成二维工程图的尺寸标注，各部位的圆角、倒角、加工余量都做了明确标注，生产加工时可直接参照图纸完成铸造、机加工工序，无需二次核对结构尺寸。
