带铝制搁板半挂冷藏运输车厢结构

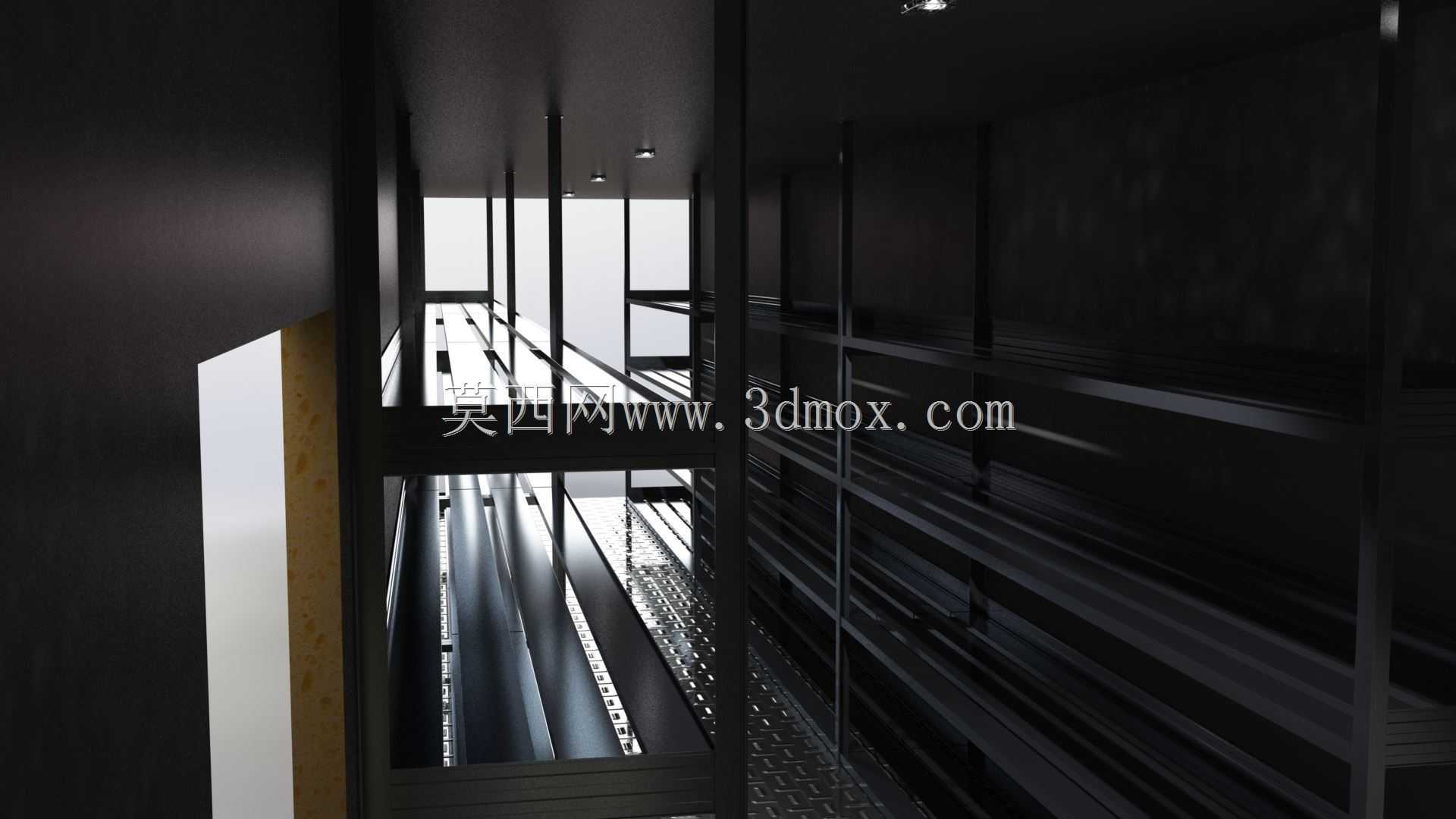

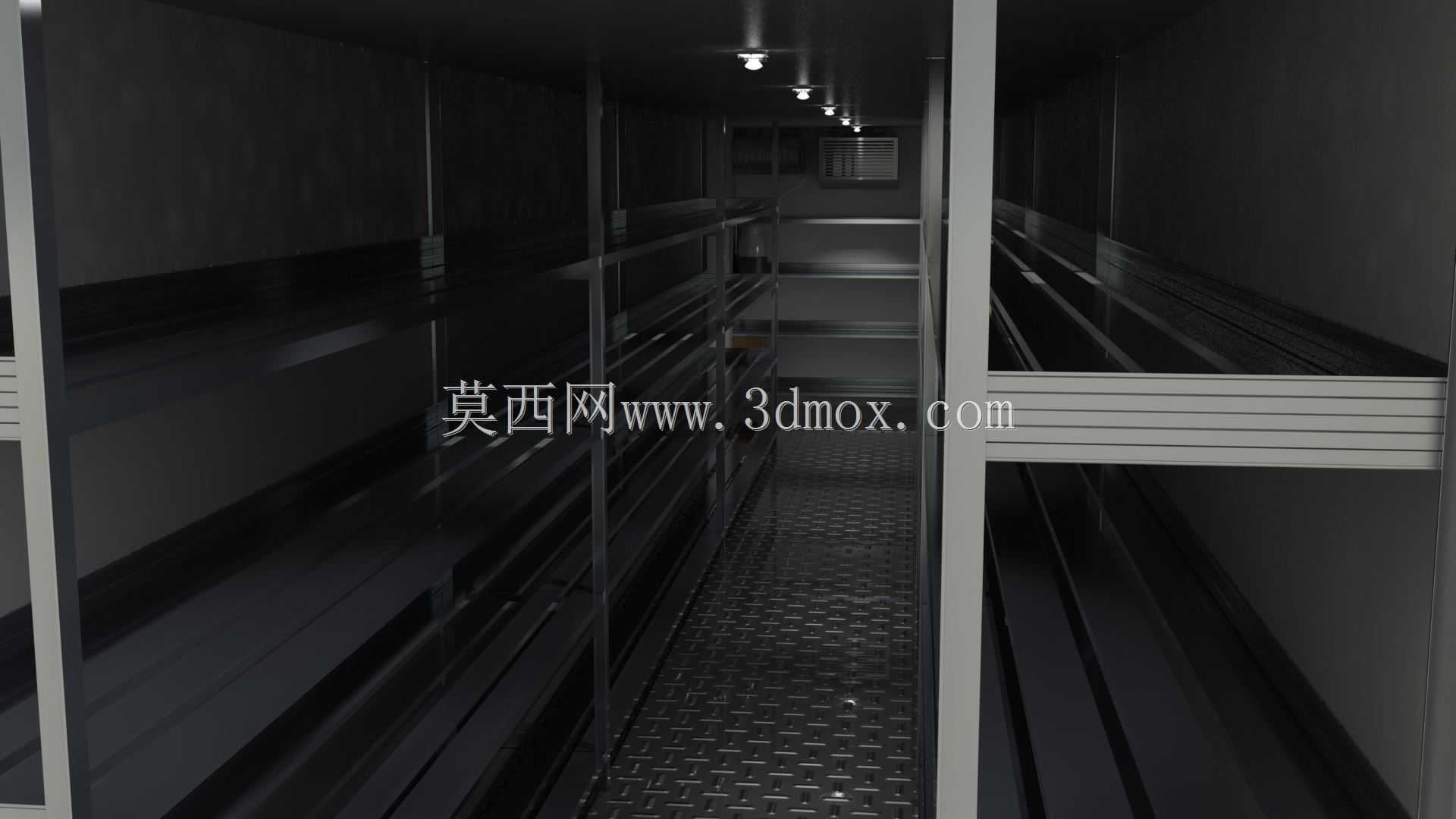

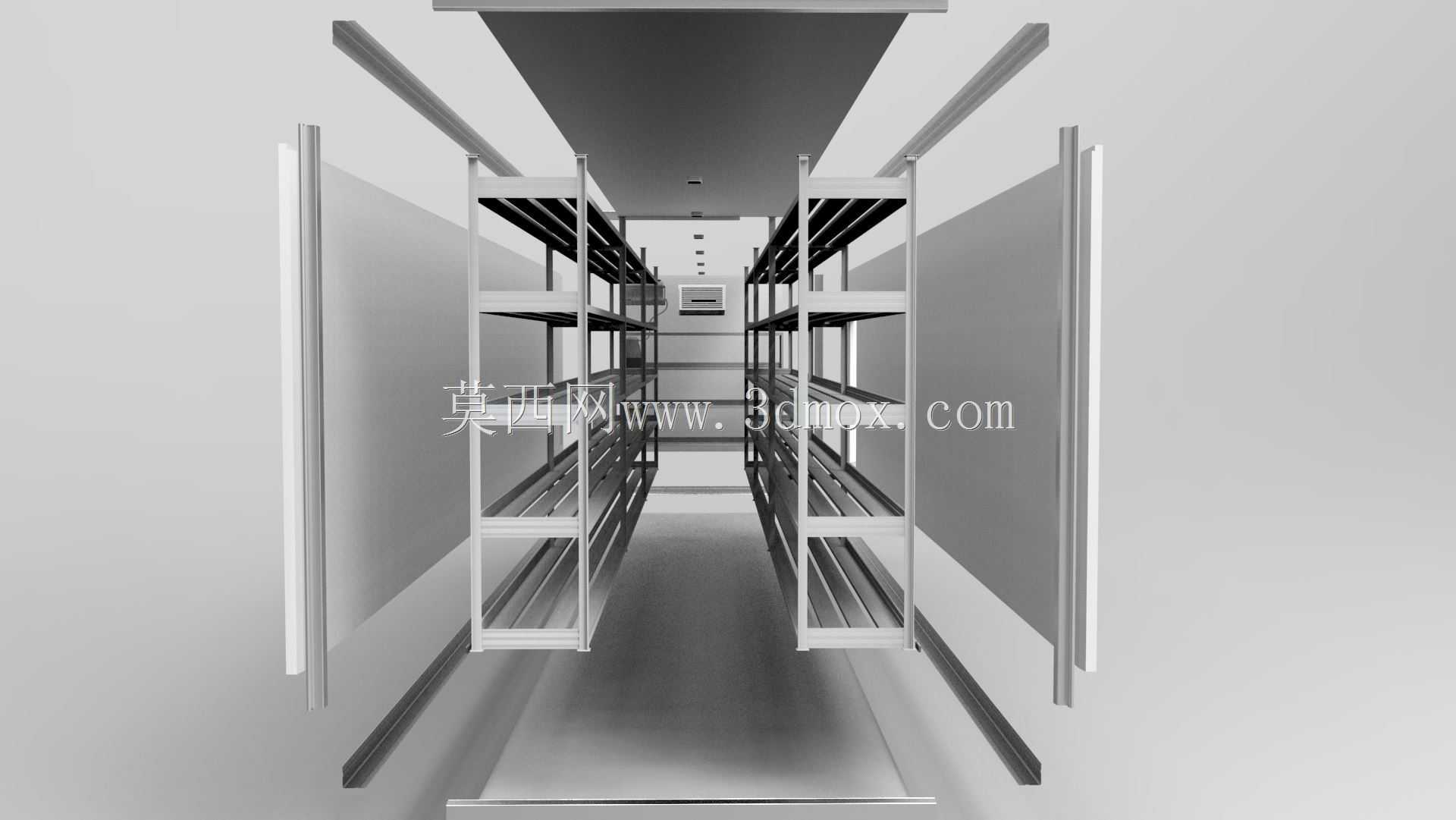

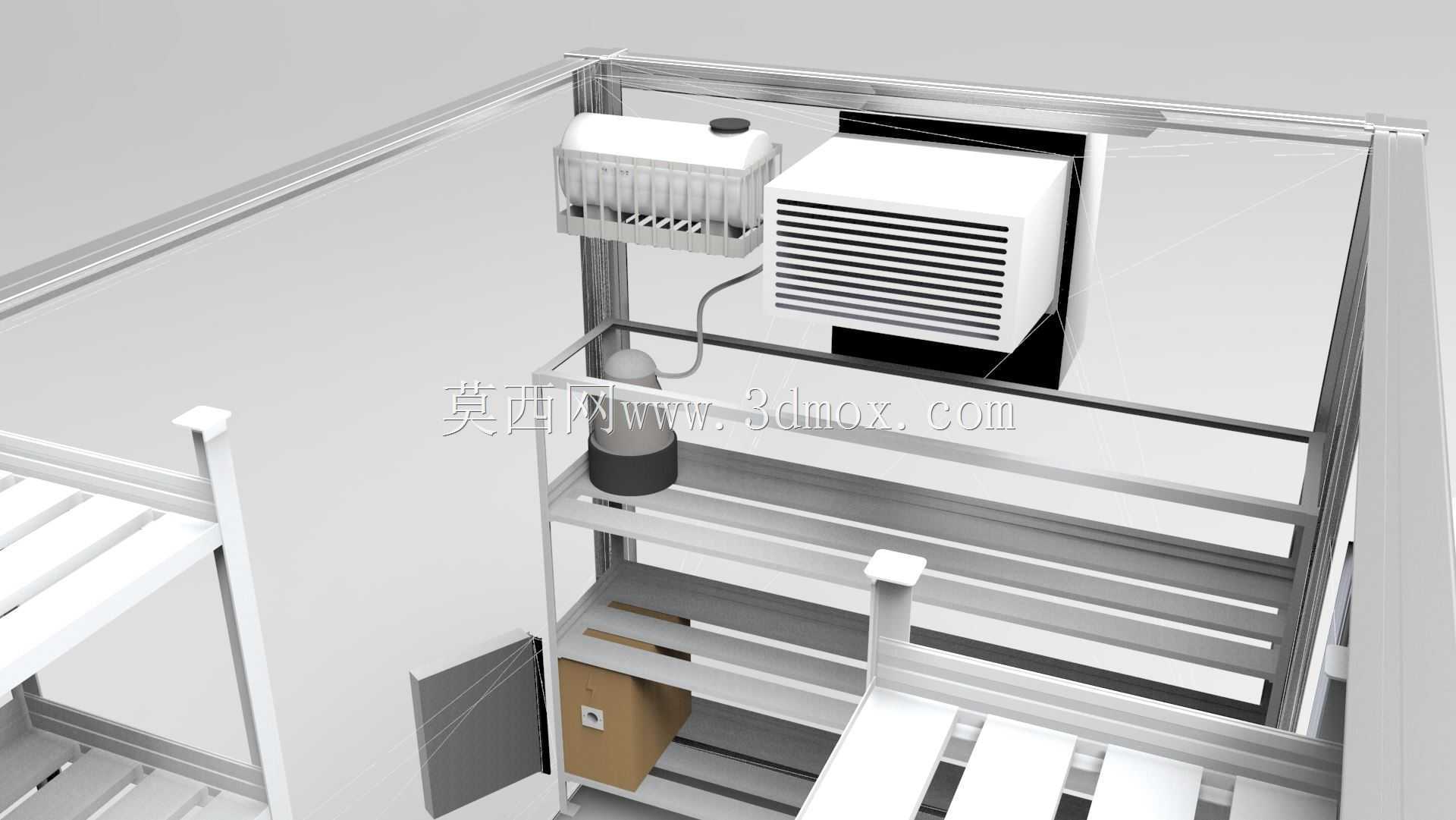

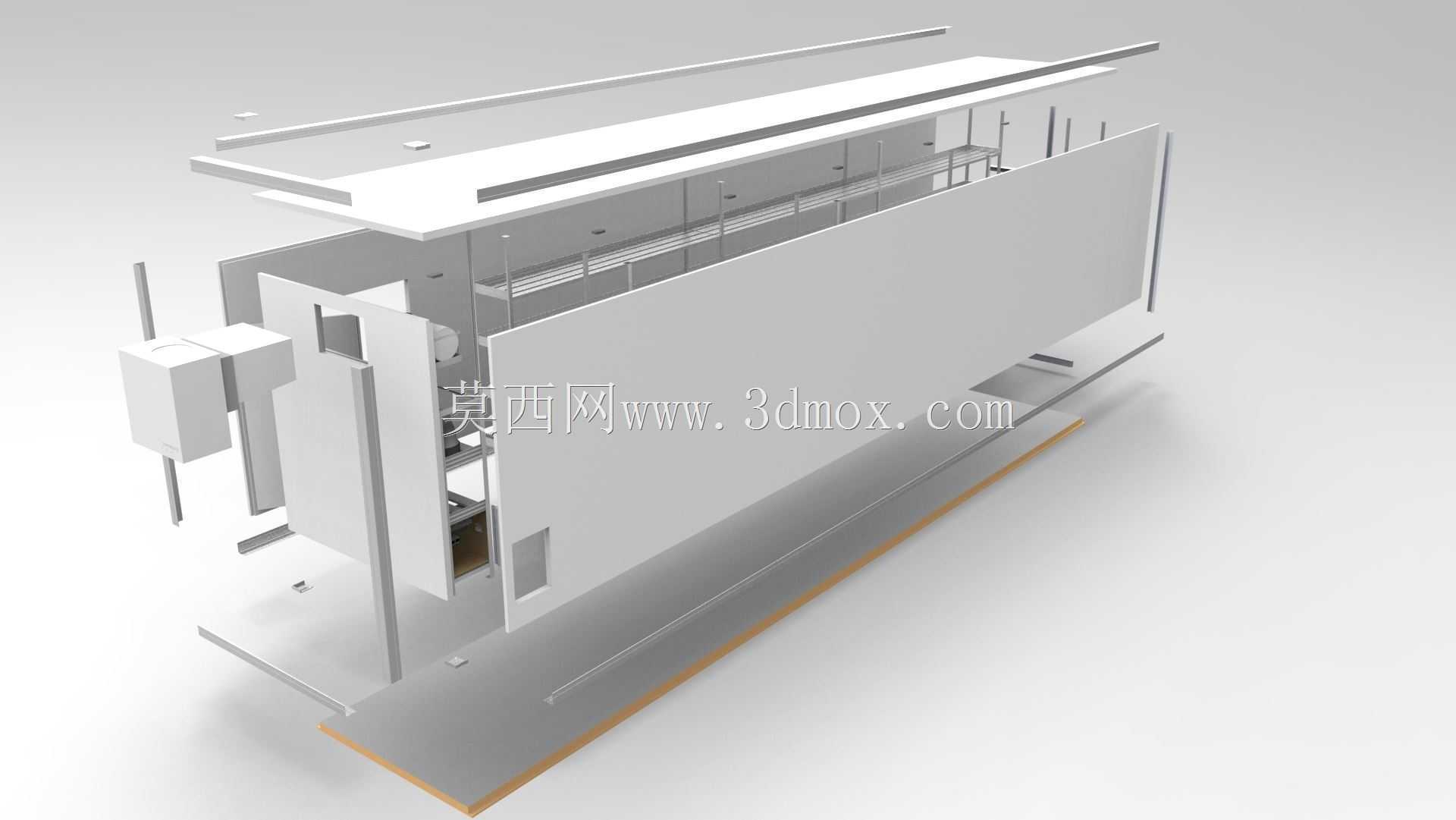

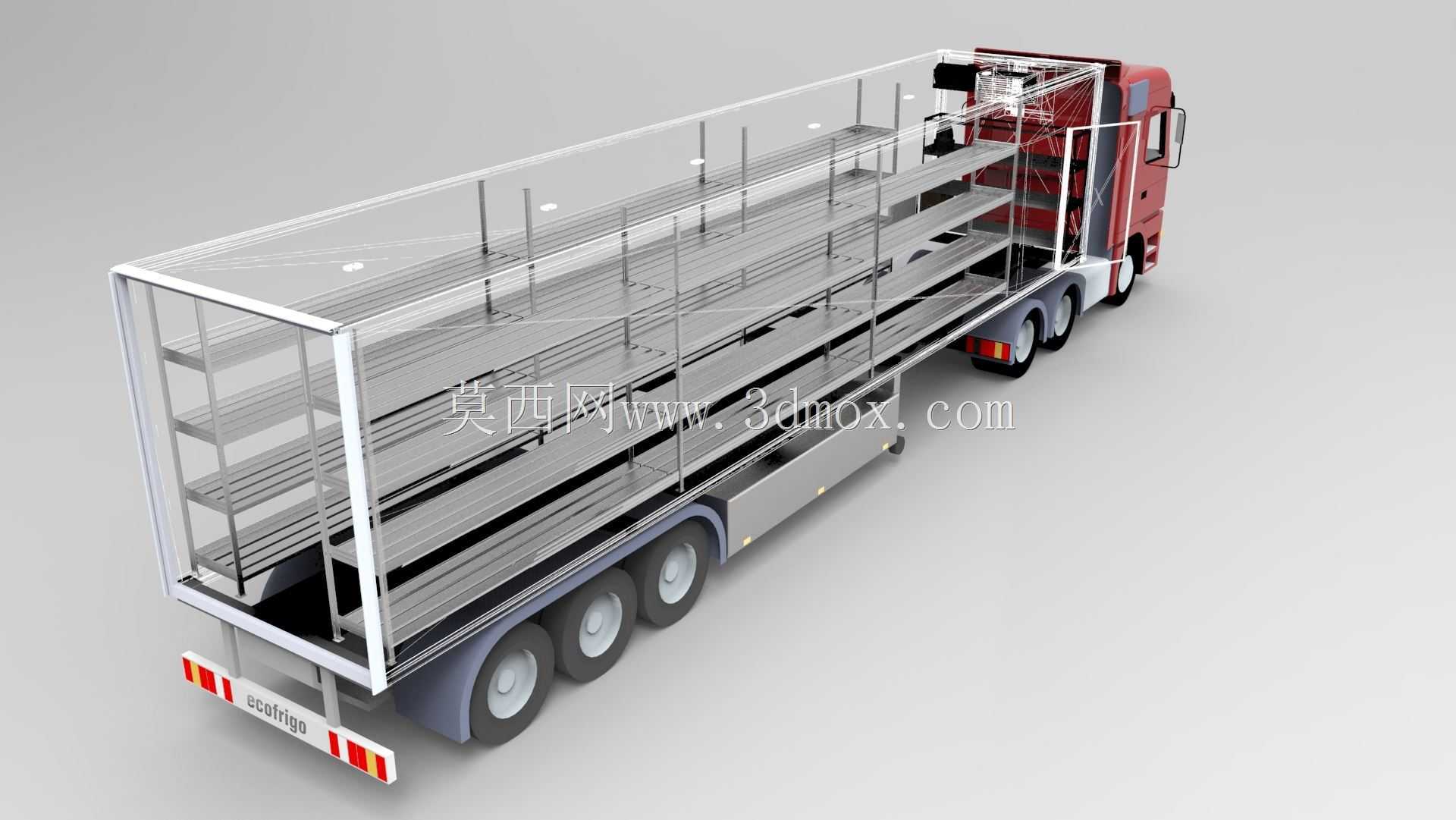

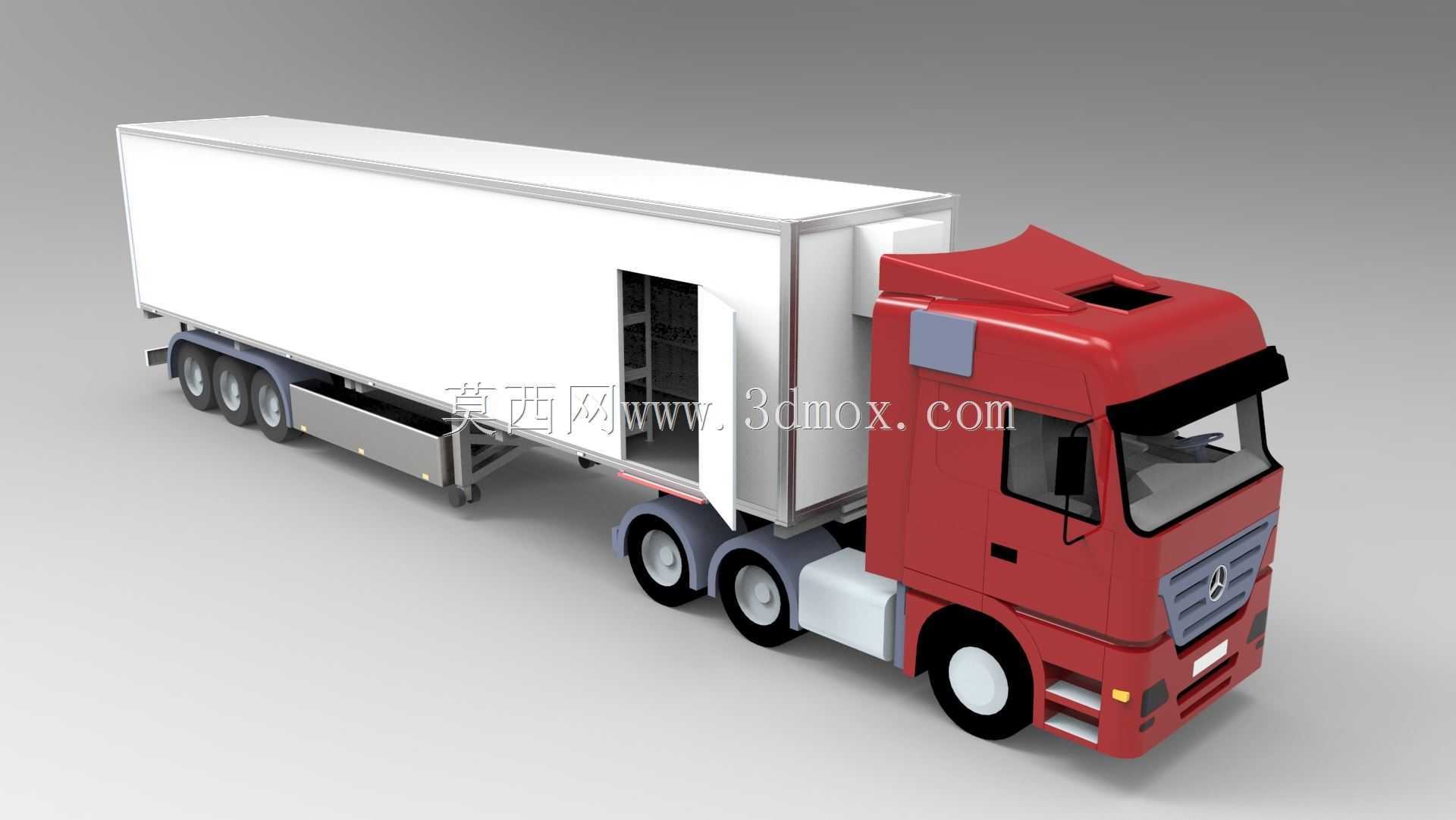

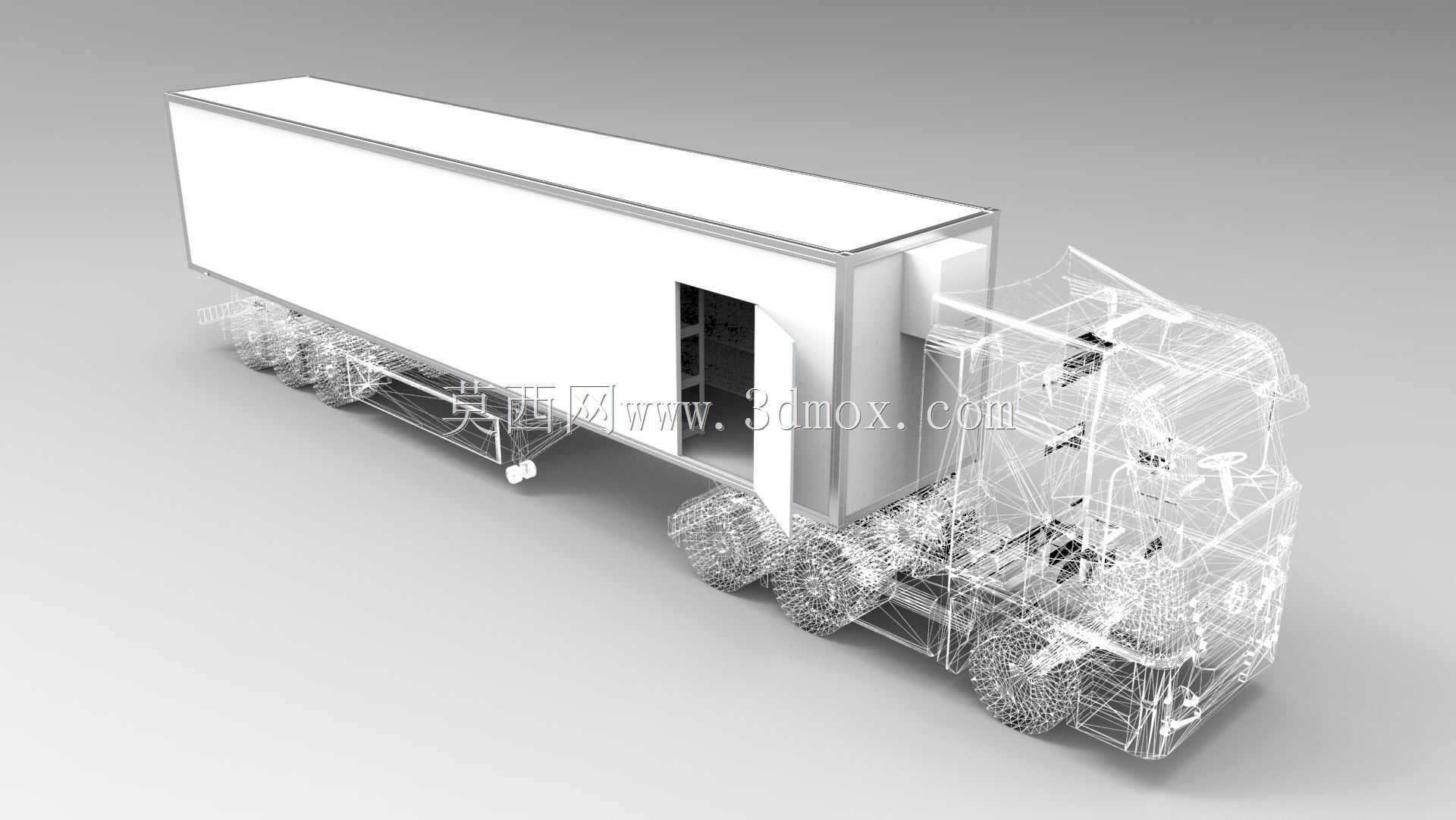

　　这款半挂冷藏运输厢体的三维结构，主要面向需要恒温恒湿运输条件的特殊货品配送场景，日常多用于生鲜冷链之外的特种温控货物转运，比如对环境湿度、温度波动有严格要求的医药耗材、精密电子元器件、特种化工原料等运输作业。整个厢体采用骨架蒙皮的常规半挂厢结构设计，侧部开设单侧装卸门，门体内部预留制冷机组安装位，可匹配不同制冷量的独立冷机单元，满足不同温区的运输需求。厢体内部搭载的铝制搁板货架，采用模块化插接设计，搁板支撑件直接固定在厢体内侧预埋的铝型材加强筋上，无需额外焊接固定，可根据运输货品的包装尺寸灵活调整层间距，单块搁板的额定承载按照常规托盘散货的堆载要求设计，边缘做翻边处理防止货品运输过程中滑移。厢体前部预留的50L塑料水箱安装位，

　　配套内置的加湿管路系统，可在运输过程中维持厢内相对湿度稳定，避免易失水货品在长距离运输中出现干耗变质的问题，电气控制箱集成在厢体前壁靠近冷机的位置，布线全部走厢体夹层内的预留穿线通道，避免外露线路被货品磕碰损坏。设计过程中优先考虑了厢体与主流半挂牵引车底盘的匹配边界，厢体总长度、牵引销位置、后悬尺寸都符合道路运输车辆的外廓尺寸要求，厢体下部预留了工具箱、备胎架的安装空间，侧防护、后防护的安装位也按照法规要求做了预埋处理。厢体的门板采用三元乙丙橡胶密封胶条，门框处做了阶梯式密封结构，配合冷机的风循环设计，可减少厢内冷量泄漏，降低运输过程中的能耗。搁板货架的铝型材采用6061-T6材质，表面做阳极氧化处理，耐潮湿环境下的腐蚀，

　　同时自重较钢制货架降低近四成，可有效提升厢体的有效载货质量。厢体内壁采用食品级玻璃钢蒙皮，圆角过渡处理无清洁死角，适合运输对卫生条件有要求的货品，底板采用防滑花纹铝板，下部铺设XPS保温层，保温层厚度根据常用的-18℃到25℃的运输温区要求做了匹配计算，可满足不同季节、不同路线的长途运输温控需求。在结构校核阶段，重点对搁板的集中载荷、厢体骨架的扭转刚度做了仿真验证，确保车辆在非铺装路面行驶时，厢体不会出现过大变形导致密封失效、货架变形的问题，制冷机组的安装支架做了加强设计，可承受车辆行驶过程中的振动冲击，避免冷机管路出现疲劳开裂。加湿系统的喷头布置在厢体内顶部的冷风通道内，可随冷风机的气流将水雾均匀输送到厢内各个位置，

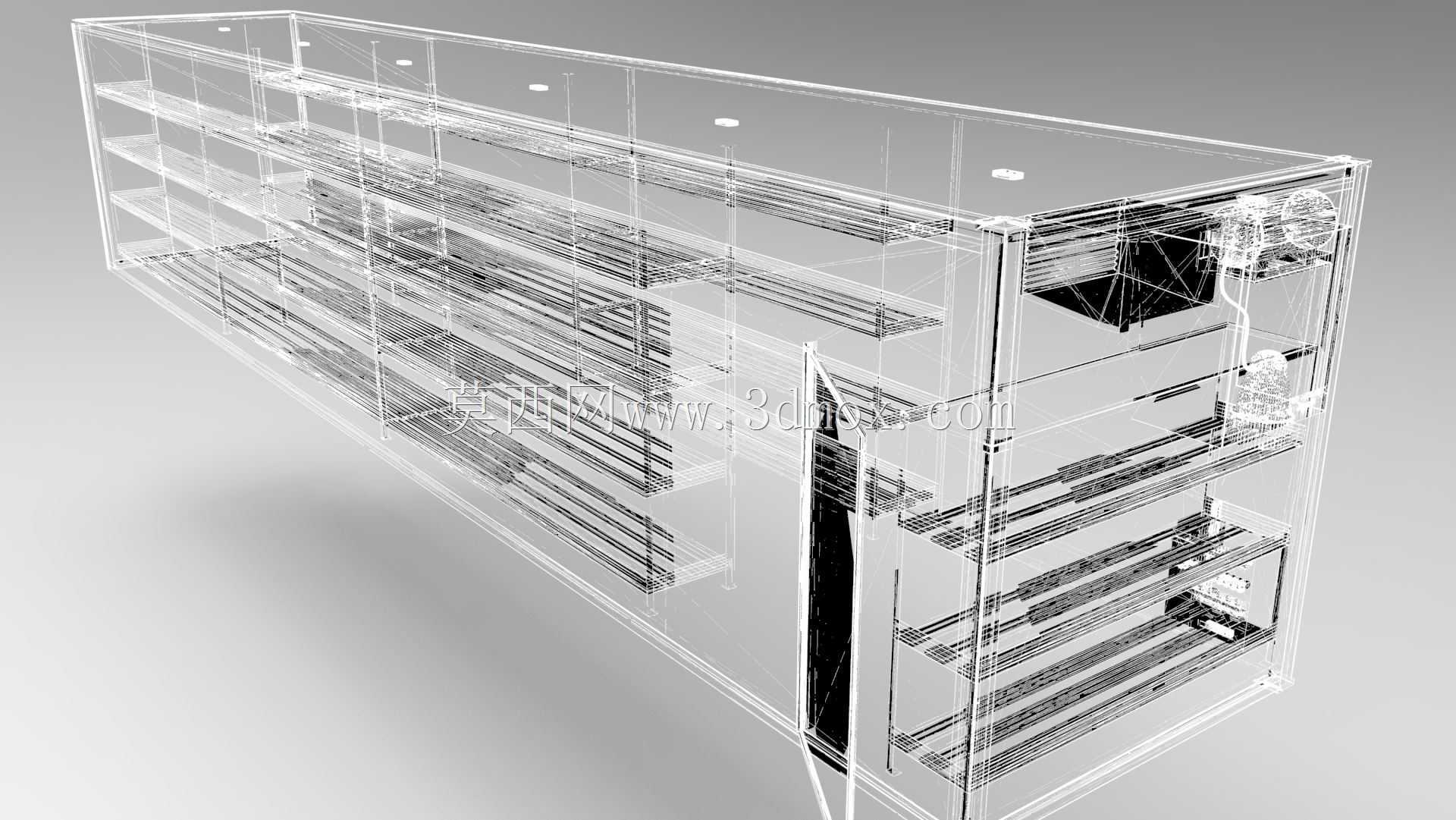

　　避免局部湿度过高导致货品包装受潮，水箱内置水位传感器，可在驾驶室内实时监控剩余水量，方便运输途中及时补水。整个厢体的设计没有包含牵引车头与行走底盘部分，结构建模重点还原了冷藏厢本身的保温结构、内部货架布局、配套功能组件的安装位置，可作为同类冷藏运输设备改型设计、内部布局优化的参考基础，也可用于冷链运输方案的可视化演示，帮助物流企业提前规划货品堆装方案、核算装载容量。
