CATIA设计的紫色透明玻璃烟灰缸

　　这款烟灰缸的设计初衷是覆盖办公桌面、休闲会客区、家庭客厅茶几等多场景的烟蒂收纳需求，区别于传统金属、陶瓷材质的厚重款，采用透明紫色玻璃质感的外观设计，在满足基础收纳功能的同时，也能作为桌面装饰件适配不同风格的装修环境。

　　从功能特性来看，整体采用圆润的圆柱型主体结构，侧壁均匀设置三个内凹的烟槽，烟槽的弧度经过反复调整，能够适配常规直径的卷烟放置，烟槽边缘做了圆弧过渡处理，避免取放香烟时刮蹭烟纸造成破损；缸体内部预留足够的容纳深度，能够存放一定数量的烟蒂与烟灰，日常使用时无需频繁清理，同时缸口的边缘做了加厚处理，既提升了整体结构的抗磕碰强度，也避免玻璃边缘过于锋利造成划伤。

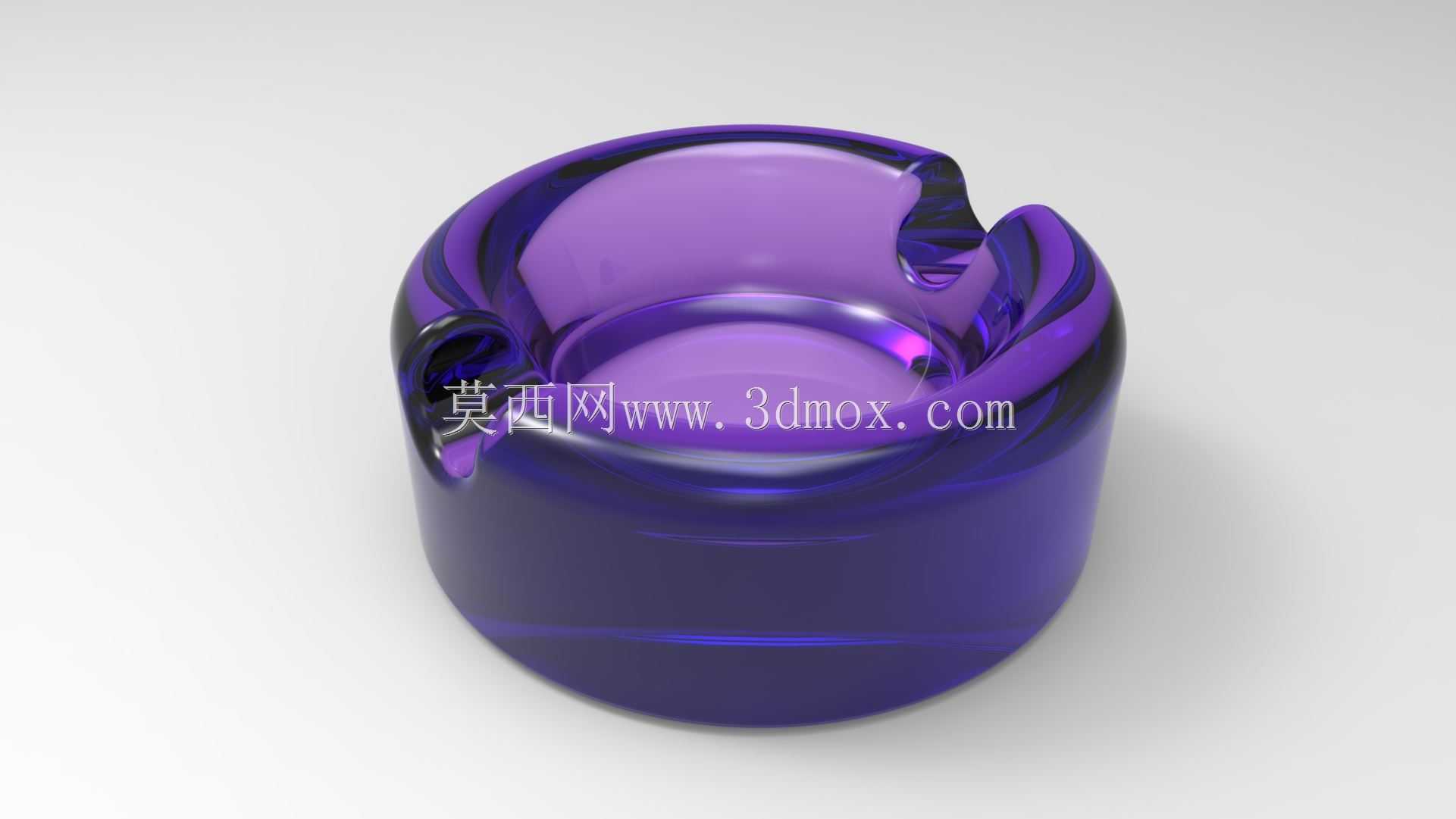

　　设计过程中首先确定了整体的对称式布局，三个烟槽沿缸体中心呈120度均匀分布，无论使用者从哪个方向就坐，都能方便地将香烟搭在烟槽上，无需刻意调整烟灰缸的摆放角度。主体曲面采用全圆角过渡，没有尖锐的棱角，一方面是玻璃材质成型工艺的需求，减少应力集中点降低成型后开裂的概率，另一方面也能避免日常挪动时磕碰桌面或者划伤手部。材质表现上模拟高透有色玻璃的光学效果，光线穿过缸壁时会产生自然的折射与色散，紫色的通透质感比普通透明玻璃更具装饰性，同时也能在一定程度上遮挡缸内积存的烟灰，保持视觉上的整洁感。

　　尺寸设计上充分考虑桌面摆放的边界限制，整体外径控制在100mm左右，高度设置为60mm，占用的桌面面积较小，不会挤占茶杯、文件、键盘等其他桌面物品的摆放空间；底部做了平整的贴合面设计，能够稳定放置在玻璃、木质、石材等不同材质的桌面上，正常使用过程中不会出现滑移侧翻的情况，缸壁厚度控制在5mm左右，兼顾结构强度与通透的视觉效果，不会因为壁厚过厚显得笨重，也不会因为壁厚过薄导致结构脆弱容易破损。

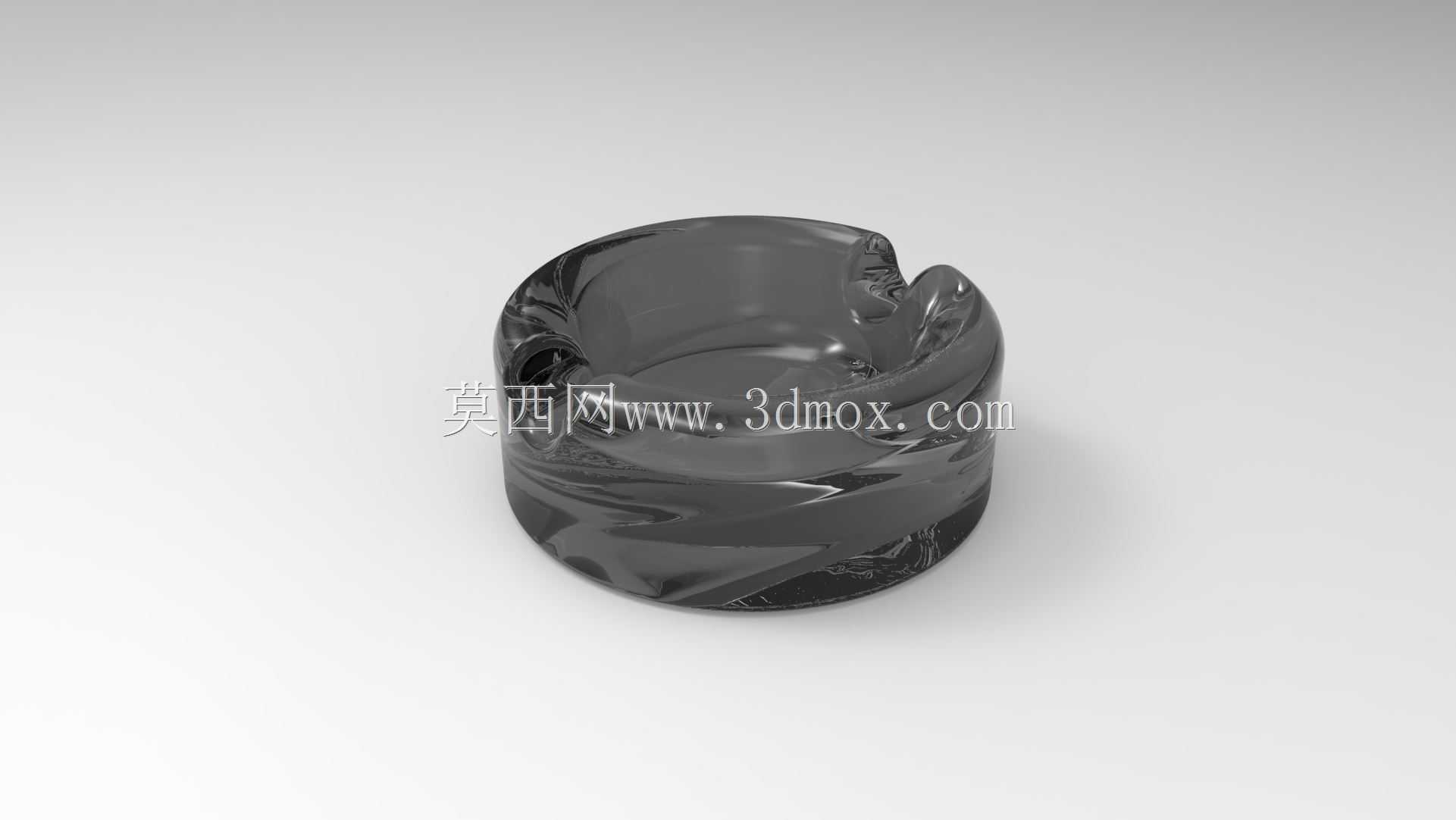

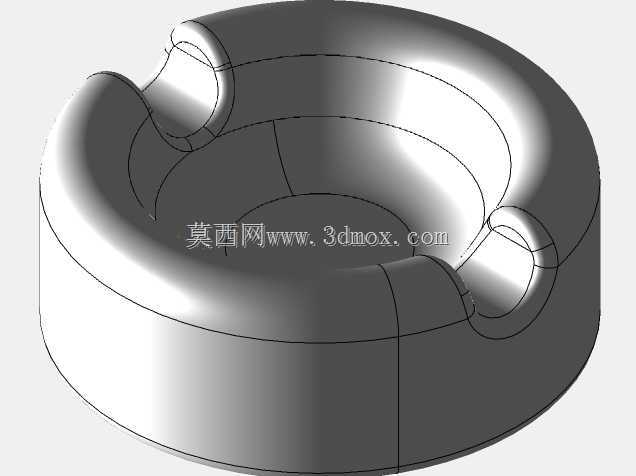

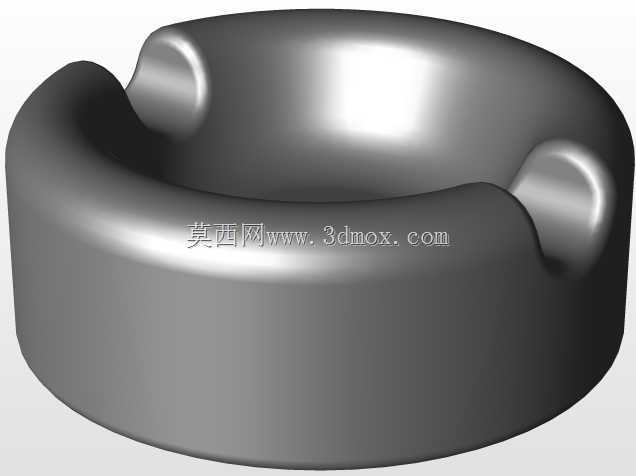

　　建模过程中优先采用参数化草图驱动曲面生成的方式，先绘制缸体的截面轮廓线，通过旋转命令生成主体基础结构，再通过布尔运算切除出三个烟槽的位置，最后对所有的棱边进行不同半径的圆角处理，保证曲面之间的过渡顺滑，没有明显的拼接痕迹；渲染阶段调整玻璃材质的折射率、透光率与粗糙度参数，还原真实有色玻璃的光影表现，同时在缸体底部添加微弱的磨砂效果，模拟真实玻璃制品底部的防滑处理细节，让整体效果更贴近实际量产的产品状态。

　　实际使用场景中，这款烟灰缸除了基础的烟蒂收纳功能，圆润通透的外观也能适配商务会客、家庭休闲、户外茶座等多种场合，相比传统的深色不透明烟灰缸，视觉上更显轻盈，清洁时也能直观看到缸内的积灰情况，方便及时打理；三个均匀分布的烟槽设计能够同时满足多位使用者的放置需求，小型聚会或者多人办公场景下无需额外添置多个烟灰缸，缸体的加厚边缘设计也能在临时放置未燃尽的香烟时，避免高温直接接触桌面造成烫痕。
