商用车整体式驱动桥三维结构设计

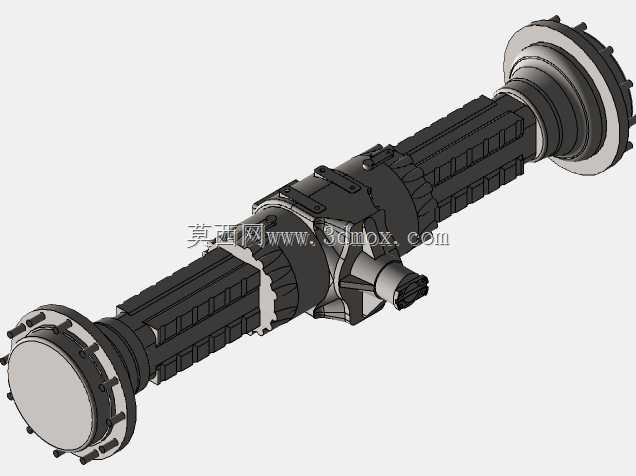

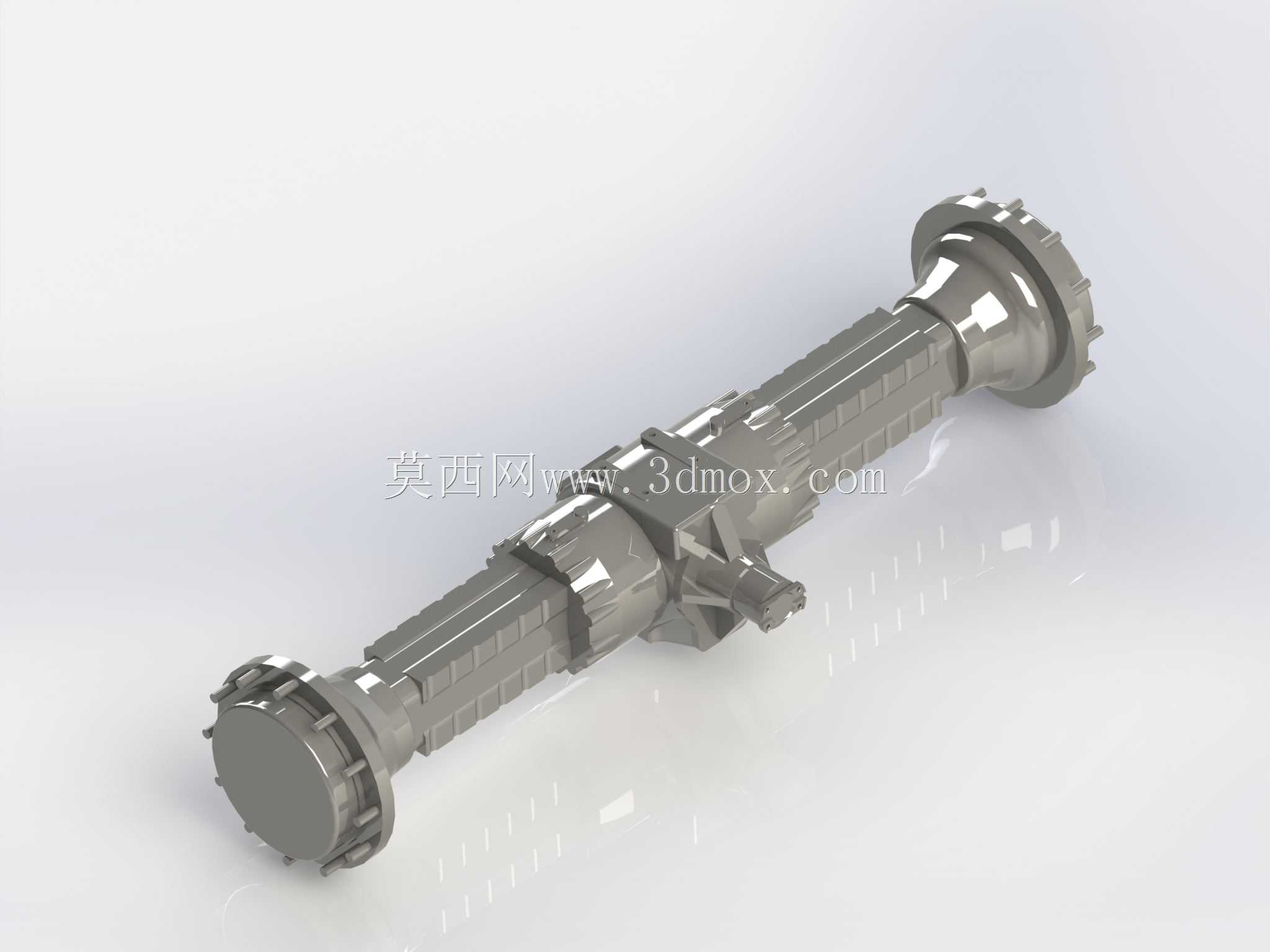

这款驱动桥的三维结构完整还原了商用车底盘核心传动承载部件的真实形态，建模过程中优先考虑了整车底盘布置的安装边界约束，桥壳主体采用整体式铸钢结构的外形设计，中段桥包位置预留了主减速器、差速器总成的安装腔体，两侧半轴套管的长度、法兰盘安装孔位均按照常规4.5吨级轻卡的轮距参数做了匹配，两端轮边连接法兰的螺栓孔分布、轴头台阶尺寸完全对应常规商用车的轮毂轴承安装位，可直接用于底盘总布置的干涉校核场景。

从实际应用场景来看，这类驱动桥多用于轻型载货汽车、小型工程作业车辆的底盘传动系统，核心作用是将变速器输出的动力经主减速器降增扭后，通过差速器分配给两侧半轴，最终带动车轮实现车辆行驶，同时桥壳本身需要承担车身满载时的垂直载荷、行驶过程中的纵向制动力与侧向冲击力，建模时特意还原了桥壳表面的加强筋结构，对应实际产品中提升桥壳抗弯抗扭强度的设计，避免重载工况下桥壳出现变形断裂的风险。

设计思路上没有做多余的外观简化，桥体侧面的制动气室安装支架、钢板弹簧座的定位凸台、通气塞的安装接口都做了1:1的结构还原，钢板弹簧座的宽度、座面到桥壳中心的高度参数，完全匹配常规商用车后悬架的钢板弹簧安装尺寸，制动气室支架的安装孔位角度也对应了鼓式制动器的气室推杆行程方向，能够直接用于制动系统、悬架系统的匹配校核工作。

在安装边界的细节处理上，桥包底部预留了放油螺塞的安装凸台，顶部预留了加油口的结构位置，两侧半轴套管上的油封轴颈、轴承配合轴径的台阶差都做了准确呈现，轮端法兰的端面跳动基准、制动底板安装止口的尺寸也符合实际加工的装配要求，不管是用于新车型底盘开发的结构参考，还是用于机械设计教学的传动结构演示，都能提供准确的结构参照，也能帮助建模从业者理解车桥类承载传动部件的设计逻辑，掌握载荷传递路径上的结构加强方式，以及各外接系统安装接口的位置匹配原则。
