汽车前悬架弹簧支撑座结构设计

项目分类:3D模型 发布时间:2021-08-23 ID:243075

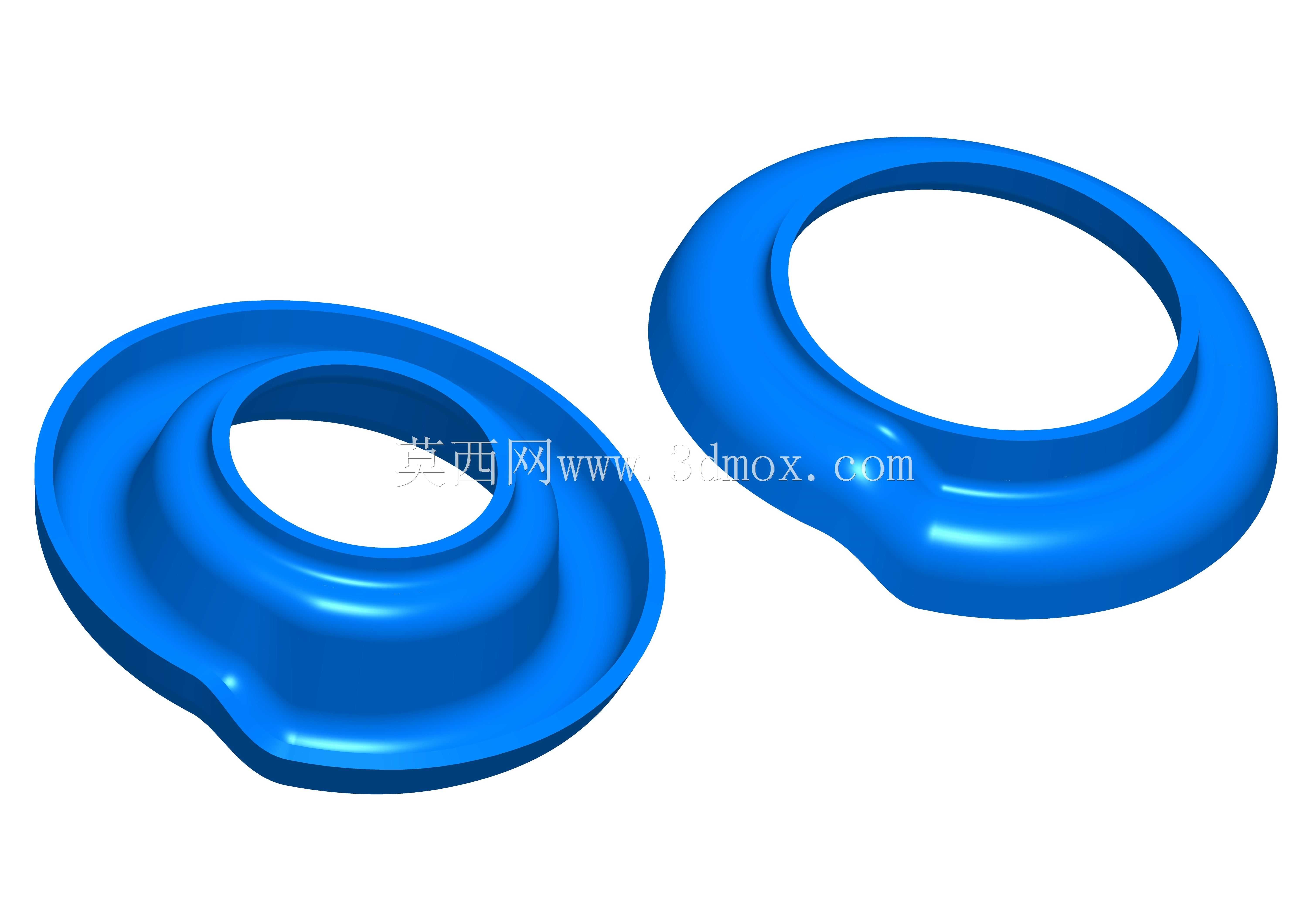

  • 汽车前悬架弹簧支撑座结构设计

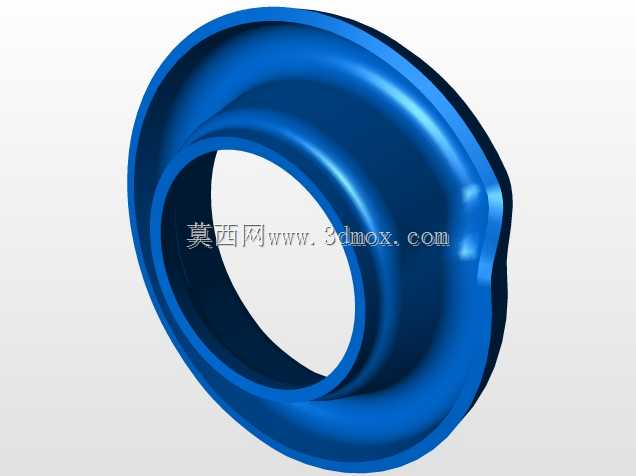

  • 汽车前悬架弹簧支撑座结构设计

在乘用车辆底盘悬架系统的开发过程中,弹簧支撑类零件的结构合理性直接影响整车行驶质感与底盘部件使用寿命,本次展示的前悬架弹簧撑杆,是麦弗逊式前悬架结构中衔接螺旋弹簧与减震器上座的关键承载零件。日常行驶过程中,车轮受到的路面冲击会先传递至螺旋弹簧,再经由该零件均匀分散载荷至减震器塔顶与周边车身连接点,避免弹簧端部出现应力集中导致的金属疲劳断裂,同时在车辆转向、侧倾工况下,为弹簧提供稳定的径向限位,防止弹簧出现偏移、异响等故障。从结构设计角度来看,该零件采用环形变截面的曲面造型,下部外翻的法兰边匹配弹簧端部的圈径轮廓,能够完全贴合弹簧端面,保证弹簧压缩过程中受力始终沿轴向传递,不会出现偏载力矩;内圈的凸起环台用于卡接减震器活塞杆的防尘套与缓冲块,预留的安装间隙可以规避减震器往复运动时的运动干涉,上部的异形轮廓则是根据悬架塔顶的安装空间做的避让设计,保证在悬架最大压缩行程时,零件不会与周边的轮罩内衬、转向拉杆发生磕碰。实际选型匹配时,需要重点核对该零件的内圈通径尺寸,确保其大于减震器工作缸外径至少5mm以上,避免极端工况下零件与减震器缸体发生摩擦;下部法兰的外径要与配套螺旋弹簧的端部圈径保持一致,公差控制在±0.3mm以内,防止弹簧安装后出现错位;零件整体的高度尺寸需要结合悬架的静挠度参数计算,保证车辆在满载状态下,弹簧的初始压缩量符合设计目标,不会出现悬架打底或者弹簧预紧力不足的问题。在三维建模过程中,所有过渡曲面均采用G2连续的圆角处理,尤其是法兰与内环衔接的位置,避免出现锐角棱边导致的应力集中,同时要根据安装点的位置做对应的安装孔位预留,匹配周边固定卡扣的安装需求,零件的壁厚设计要兼顾强度与轻量化要求,在载荷传递的主要路径上适当加厚,非受力区域做减薄处理,在满足1.5倍满载冲击载荷强度要求的前提下,尽可能降低零件自重,减少悬架下跳时的簧下质量,提升车轮的贴地性能。
