车用集成式气制动操控踏板结构设计

在商用车气制动系统的操控端布局中，制动踏板作为驾驶员直接施力的交互部件，其结构合理性直接影响行车操控的响应速度与长时间驾驶的疲劳度。这款集成式气制动踏板，打破传统油门、制动踏板分体布置的思路，将两个操控功能整合在同一踏板基体上，驾驶员无需在油门与制动踏板间挪动脚部，仅通过脚部施力角度的变化即可完成动力输出与制动动作的切换，大幅缩短制动操作的反应时间，尤其适配城市配送、短途接驳这类需要频繁启停的商用车运营场景。

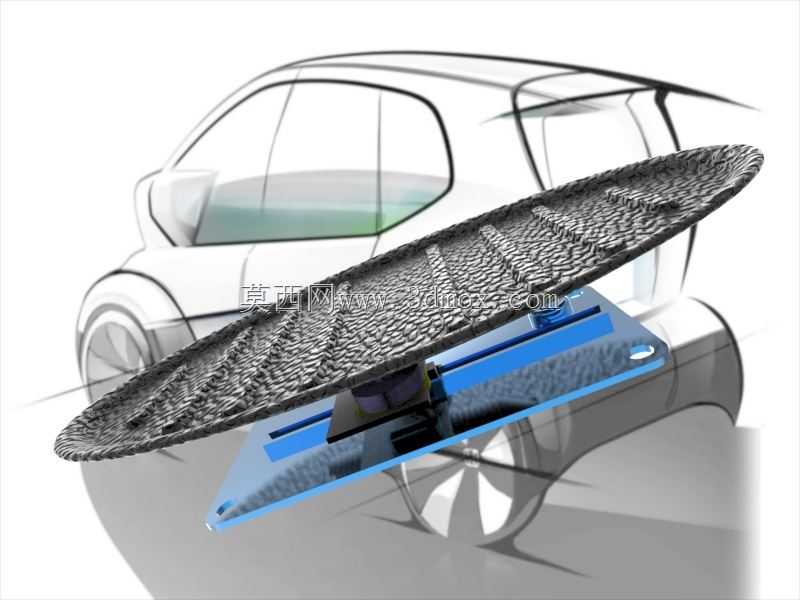

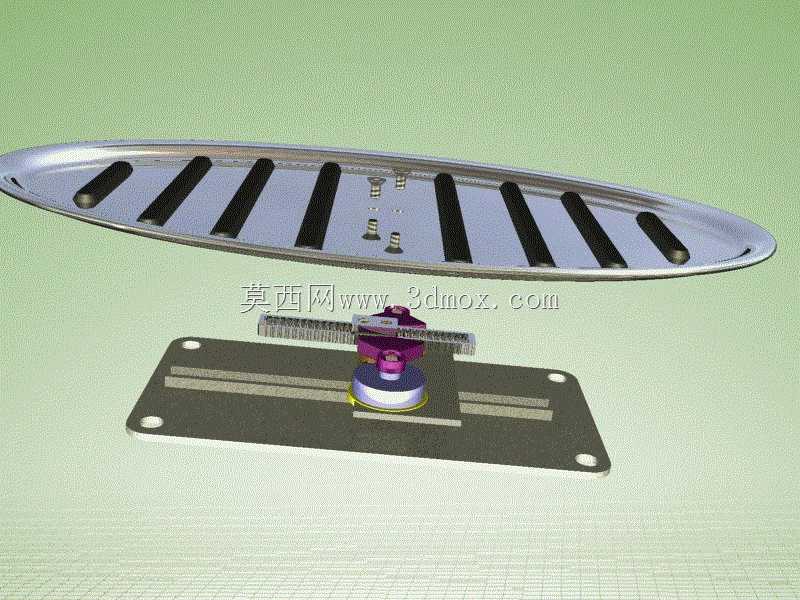

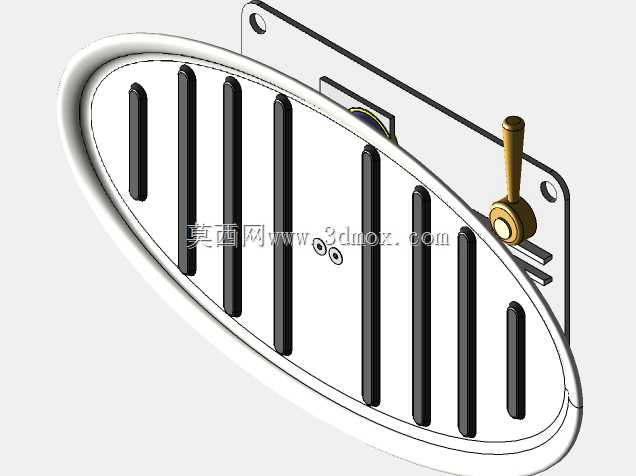

从实际使用场景出发，设计阶段优先考虑了脚部放置的自然姿态，踏板踩踏面采用带防滑纹理的宽幅平板结构，表面的凹凸纹理可增大鞋底与踏板面的摩擦力，即使驾驶员穿着厚底工装鞋、高跟鞋操作，也不会出现脚底打滑的情况，同时踏板面的倾角匹配人体工程学要求，长途驾驶时脚部可自然搭放在踏板上，无需持续绷紧脚踝维持姿态，有效降低长时间驾驶的肢体疲劳。踏板的安装基座采用平板式固定结构，预留的安装孔位可适配多数商用车驾驶室地板的安装点位，基座整体厚度控制在较低范围，不会过多侵占驾驶室地板下部的布置空间，给周边的气路管路、线束走向留出足够的避让间隙。

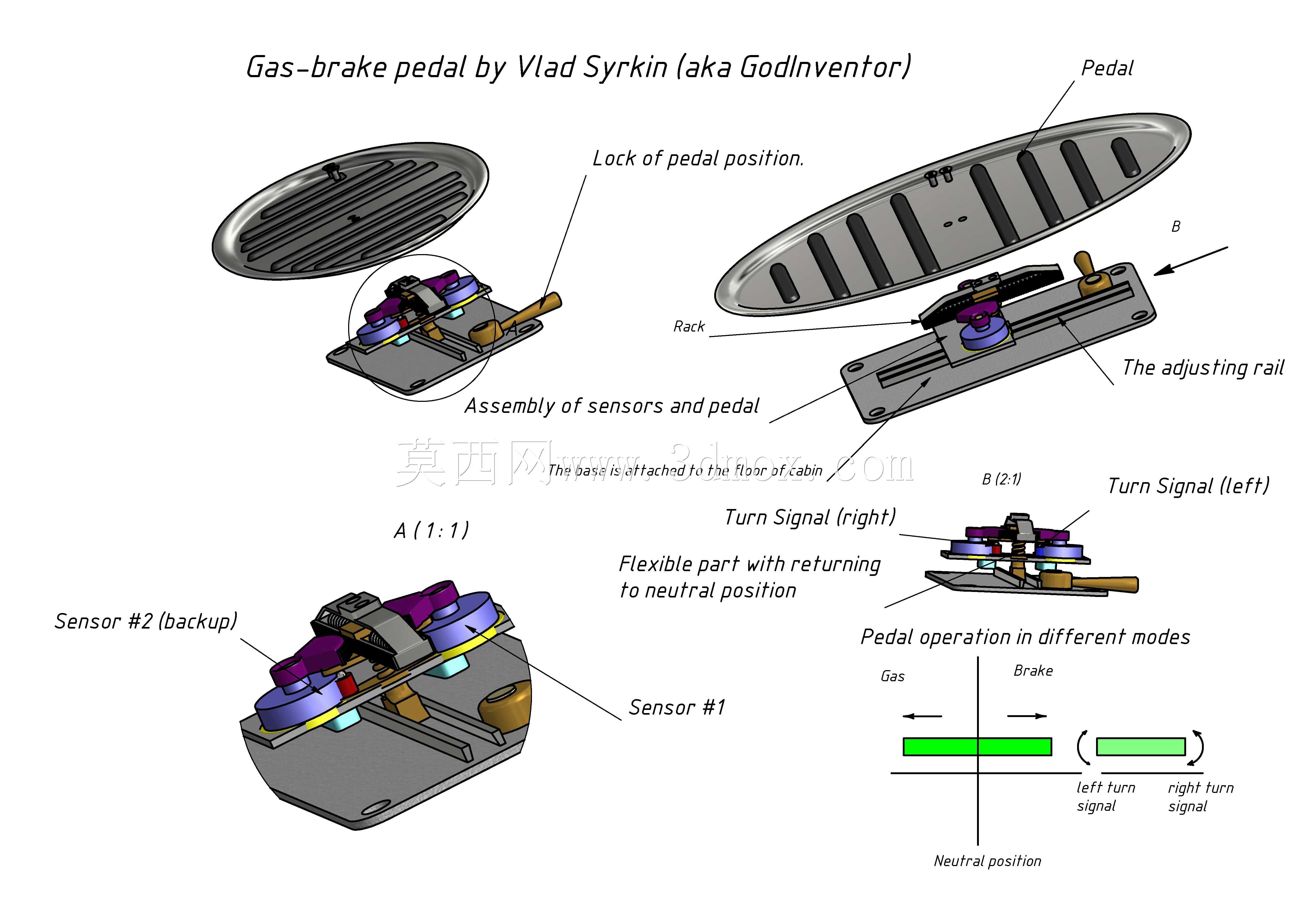

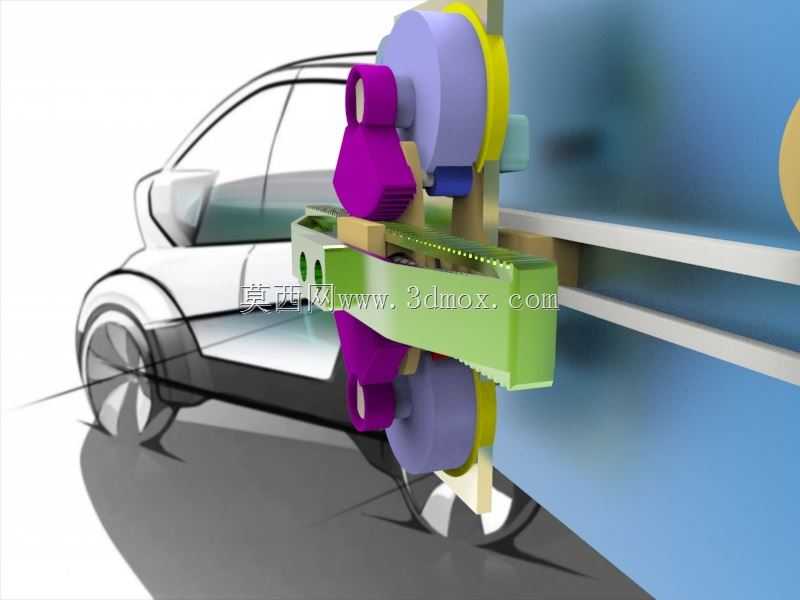

功能配置上，踏板集成了双角度传感器，两个传感器独立采集踏板的转动角度信号，当两组信号的差值在10%以内时，系统取算术平均值作为有效控制信号输出，一旦信号差值超出阈值，系统会触发危险报警并将车速限制在30km/h以内，通过冗余设计提升信号采集的可靠性，避免单一传感器失效带来的操控风险。踏板的转动铰接部位采用耐磨衬套结构，可承受数十万次的踩踏循环，铰接处的阻尼设定经过多轮调校，既不会因阻尼过小导致踏板过于灵敏出现误触发，也不会因阻尼过大增加踩踏力度提升驾驶负担。气路接口布置在基座侧方，采用标准快插接口规格，可直接对接整车气制动管路，无需额外制作转换接头，装配时可快速完成管路连接，提升整车装配的作业效率。
