民航斜交航空轮胎分层结构三维设计

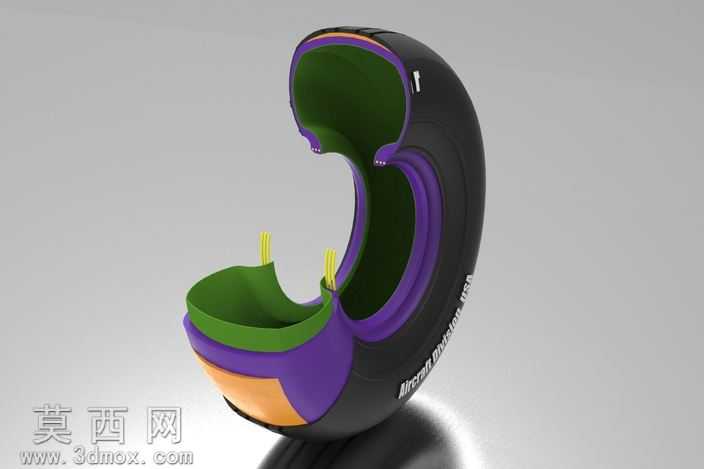

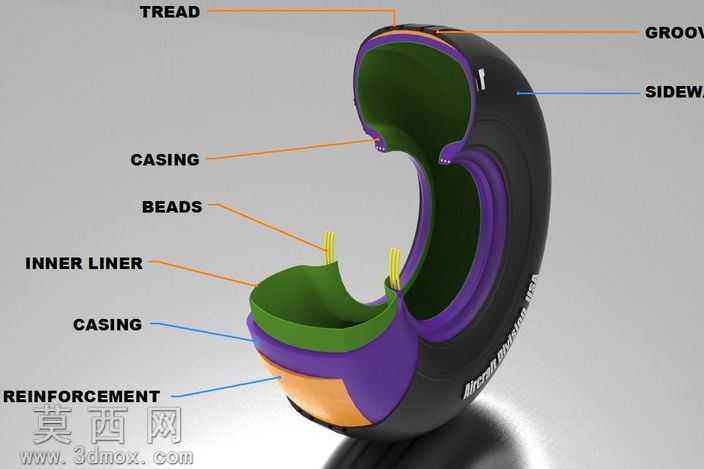

本作品为36°斜交结构民航飞机轮胎的三维剖视设计模型，建模阶段采用分层递进的构建逻辑，首先以轮胎的回转中心为基准，绘制胎面、胎侧、胎圈的外轮廓回转曲线，通过曲面放样生成轮胎的整体外轮廓基体，再按照斜交轮胎的实际铺层逻辑，逐层拆分构建内部各功能结构层。模型采用半剖展示形式，将完整的环形轮胎沿径向剖切1/4截面，清晰呈现各层的嵌套关系与厚度比例，建模过程中严格遵循航空轮胎的实际结构参数，对胎面花纹沟槽、胎侧弧度、胎圈钢丝束排布、气密层贴合角度都做了精准还原。材质渲染阶段针对不同结构层匹配对应材质属性：外层胎面采用高耐磨黑色橡胶材质，添加细微的颗粒质感模拟航空轮胎胎面的抗磨橡胶特性，胎侧采用韧性黑色橡胶材质，表面添加细微的品牌标识压印纹理提升真实感；内部帘布补强层采用紫、橙分层配色的复合橡胶材质，区分不同角度的斜交帘布铺层，气密层采用深绿色高气密性丁基橡胶材质，胎圈部位的钢丝束采用亮黄色金属材质，还原钢丝圈的刚性特质，各结构层之间添加细微的贴合缝隙与过渡倒角，避免层间穿模的同时还原实际轮胎的硫化贴合效果。结构设计上完整还原斜交航空轮胎的核心功能组件：最外层胎面设置连续的排水沟槽，满足着陆滑跑阶段的排水与抓地需求；胎侧作为柔性支撑结构，承担起降过程中的形变缓冲作用；多层斜交排布的帘布补强层作为轮胎的核心受力骨架，采用交叉铺层的结构设计，承受飞机着陆时的巨大冲击载荷与滑跑过程中的周向拉力；胎圈部位的钢丝束结构实现轮胎与轮毂的紧密卡合，避免高速滑跑过程中轮胎脱圈；内层气密层采用无接缝的整体结构设计，保障轮胎内部的气压密封性能。整体设计围绕重载民航飞机的着陆使用需求，还原斜交轮胎适配低速重载、缓冲性能优异的结构特点，可用于航空地勤教学、轮胎结构原理展示、航空零部件科普等场景，模型各结构层可单独拆分显示，方便逐层讲解各部件的功能与装配关系。
