保时捷车型前悬架管状控制臂结构

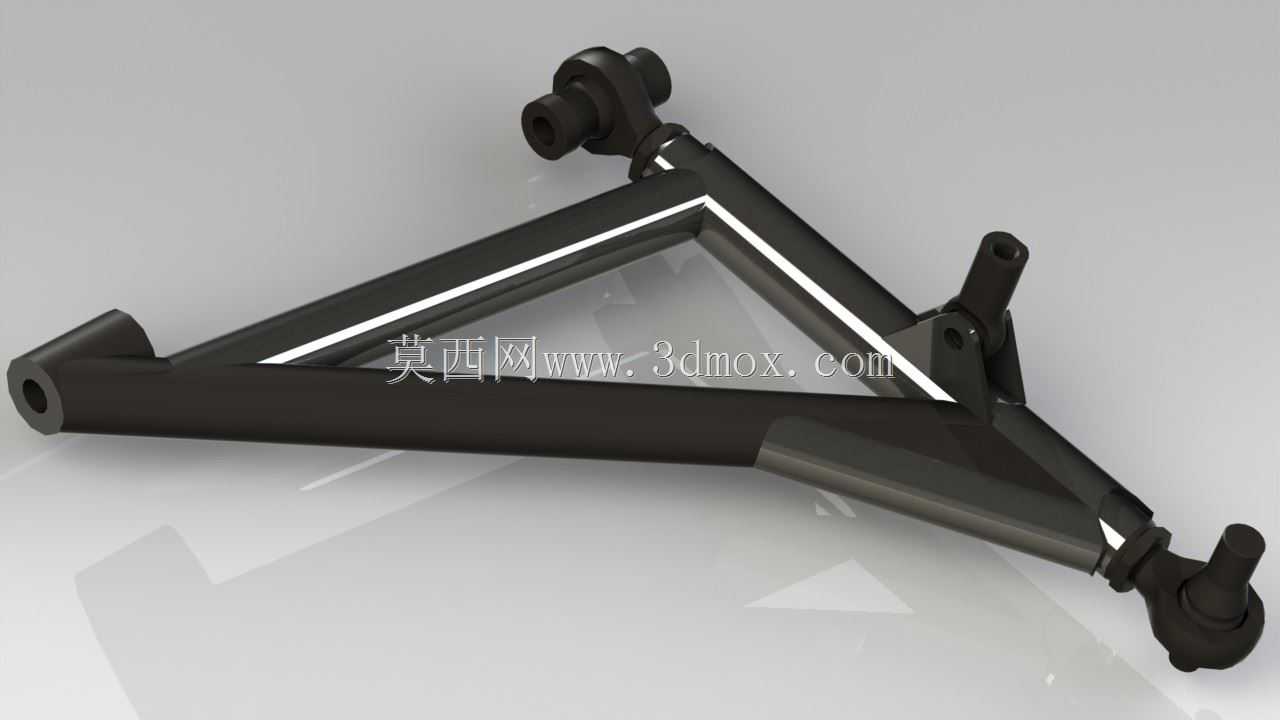

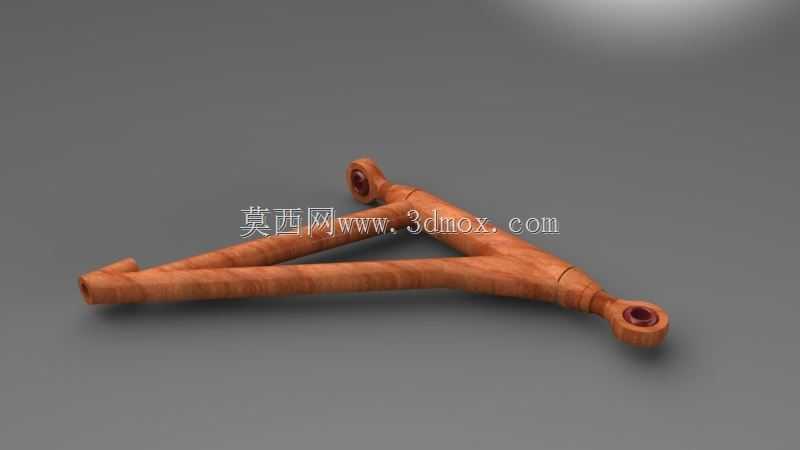

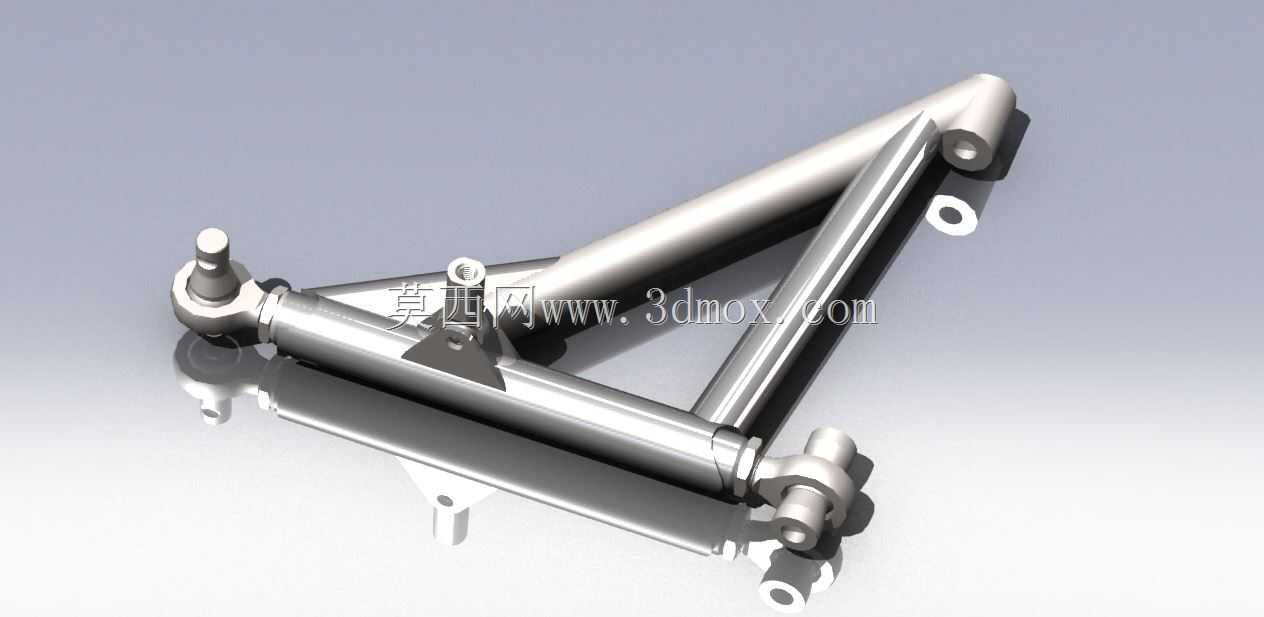

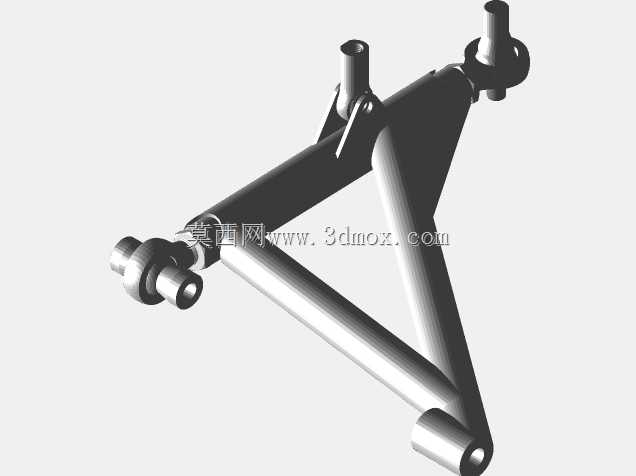

这款管状控制臂主要应用在乘用车前悬架系统中，作为双叉臂悬架的上支撑摆臂部件，承担着连接车架与转向节的核心作用，工作过程中需要传递车轮与车身之间的纵向、侧向载荷，同时在悬架跳动时配合减震器、螺旋弹簧完成车轮定位参数的动态约束，保证车辆转向过程中的轮胎接地角度始终处于合理区间，避免出现异常磨损或者转向回正力不足的问题。从结构设计来看，整体采用空心钢管焊接成型的三角布局，相比传统冲压钢板焊接的控制臂，在保证整体结构刚度满足侧向加速度1.2g工况下强度要求的同时，有效降低了簧下质量，对于提升悬架响应速度、改善路面颠簸过滤效果有明显帮助。臂体两端分别设计了球头销安装座与橡胶衬套连接位，其中外端的球头销采用锥面配合结构与转向节连接，配合锁紧螺母实现无间隙装配，球头内部的润滑脂腔可以保证长期使用下的转动顺滑度，避免出现转向卡滞或者异响问题；内端的两个衬套安装位分别对应车架上的两个铰接点，其中靠近车身前侧的铰接点设计了偏心调整垫片的安装空间，可在四轮定位时调整主销后倾与外倾参数，适配不同使用场景下的底盘调校需求。设计过程中针对钢管的弯折角度做了反复校核，保证臂体在最大跳动行程下不会与减震器筒身、刹车管路、轮辋内侧发生运动干涉，所有焊接位置都做了圆弧过渡处理，避免应力集中导致的疲劳开裂问题，球头销座与钢管连接的位置额外增加了三角形加强筋，在紧急制动或者高速过弯的极限工况下，可承受超过8kN的纵向冲击载荷不会出现变形。安装边界方面，两个内侧衬套的安装孔中心距经过精准匹配，适配对应车型的副车架安装点位，不需要额外打孔或者修改支架即可完成原位装配，外端球头销的锥度尺寸与原厂转向节锥孔完全契合，锁紧螺母的拧紧力矩符合整车装配的工艺要求，海姆接头位置加装的调整垫片，可以在不更换臂体的前提下适配改装副车架的安装尺寸偏差，满足改装场景下的底盘适配需求。这类管状控制臂除了在原厂量产车型上使用外，也常被应用在场地赛车、改装街车的底盘升级中，凭借更轻的重量与更高的结构强度，帮助车辆在激烈驾驶时获得更精准的转向反馈，减少悬架形变带来的操控迟滞问题。
