壁挂式自行车简易轮仓存储架结构

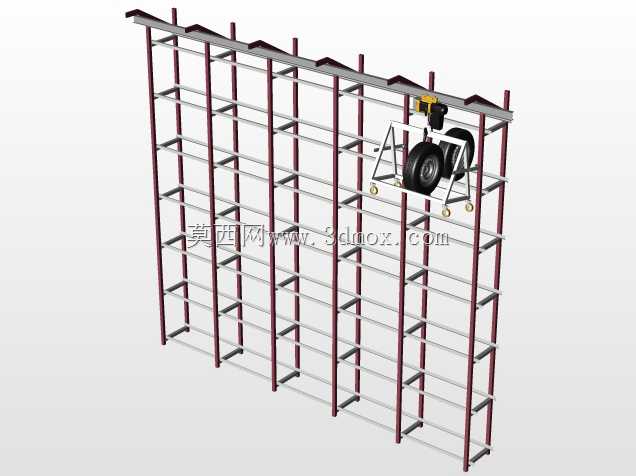

这款壁挂式轮仓存储结构，主要面向非机动车停放空间紧张的场景设计，常见于小区非机动车库、单车维修门店、家用阳台侧边、骑行俱乐部装备存放区等区域，核心用途是实现自行车轮组乃至整车的垂直壁挂收纳，最大化释放地面通行空间，解决传统地面停放挤占通道、车辆易倒伏磕碰的痛点。从结构设计逻辑来看，整体采用侧挂式框架布局，主支撑立柱采用等间距排布的矩形截面型材，通过背部膨胀螺栓固定点位与建筑墙体完成刚性连接，安装时需保证立柱整体垂直度偏差不超过千分之二，避免长期承重后出现架体倾斜隐患。横向承载横杆采用分层排布设计，每层横杆间距匹配常规自行车轮径的放置需求，适配26寸、27.5寸、29寸等主流山地车、公路车轮组的存放边界，单组架体的横向延伸长度可根据实际墙面可用长度灵活增减立柱单元，适配不同尺寸的安装墙面。架体前端设置的专用轮组卡位结构，采用带防滑限位的托臂设计，托臂表面做圆弧过渡处理，避免刮伤轮圈表面涂装，卡位间距经过反复校核，既保证轮组推入后不会侧向滑落，又能让取放动作无需额外解锁操作，单手即可完成轮组的取放动作。考虑到长期使用的承重需求，主框架节点处采用焊接加角码补强的连接方式，整体静态承重冗余系数取2.5倍，单组托臂可承载单轮组加部分车架重量，不会出现长期负载下的形变问题。在实际安装过程中，需注意架体底部距离地面预留不小于100mm的间隙，避免地面潮气侵蚀架体底部涂层，同时架体最上层承载位距离地面高度不超过1800mm，符合成年人站立操作的抬手舒适区间，无需借助垫脚物件即可完成取放。架体的侧向伸出宽度控制在350mm以内，不会过度挤占墙面外侧的通行空间，即使在宽度仅1200mm的狭窄通道侧墙安装，也能保证通道剩余通行宽度满足人员推行单车的通行需求。不同于落地式存放架需要做地面固定，这款壁挂结构完全依托墙面承载，无需破坏地面铺装，对于已经完成地面装修的家用场景、商业门店场景更为友好，安装时仅需根据立柱排布定位钻孔，打入膨胀螺栓完成固定即可，后期如果需要调整架体位置，仅需拆除螺栓重新定位安装，墙面残留的钻孔可通过补漆快速修复。在细节处理上，所有型材的裁切端面都做了钝化磨边处理，没有尖锐毛刺，避免取放轮组时划伤操作人员，架体表面采用静电喷塑处理，具备基础的防锈耐刮能力，适配车库、阳台等存在一定潮气的使用环境，日常维护仅需擦拭表面积尘即可，无需额外做防锈养护。
