福特427发动机油底壳密封放油塞结构

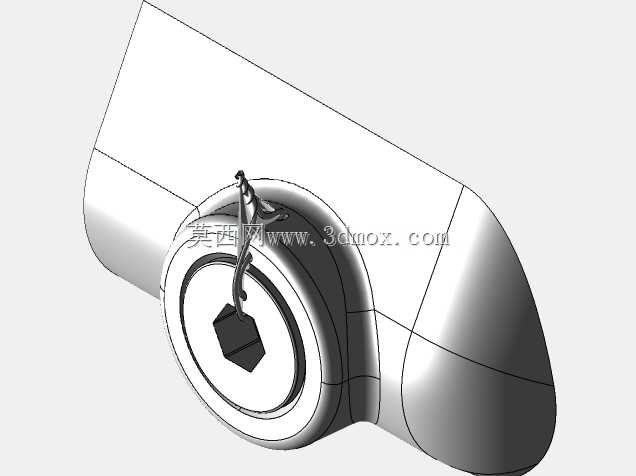

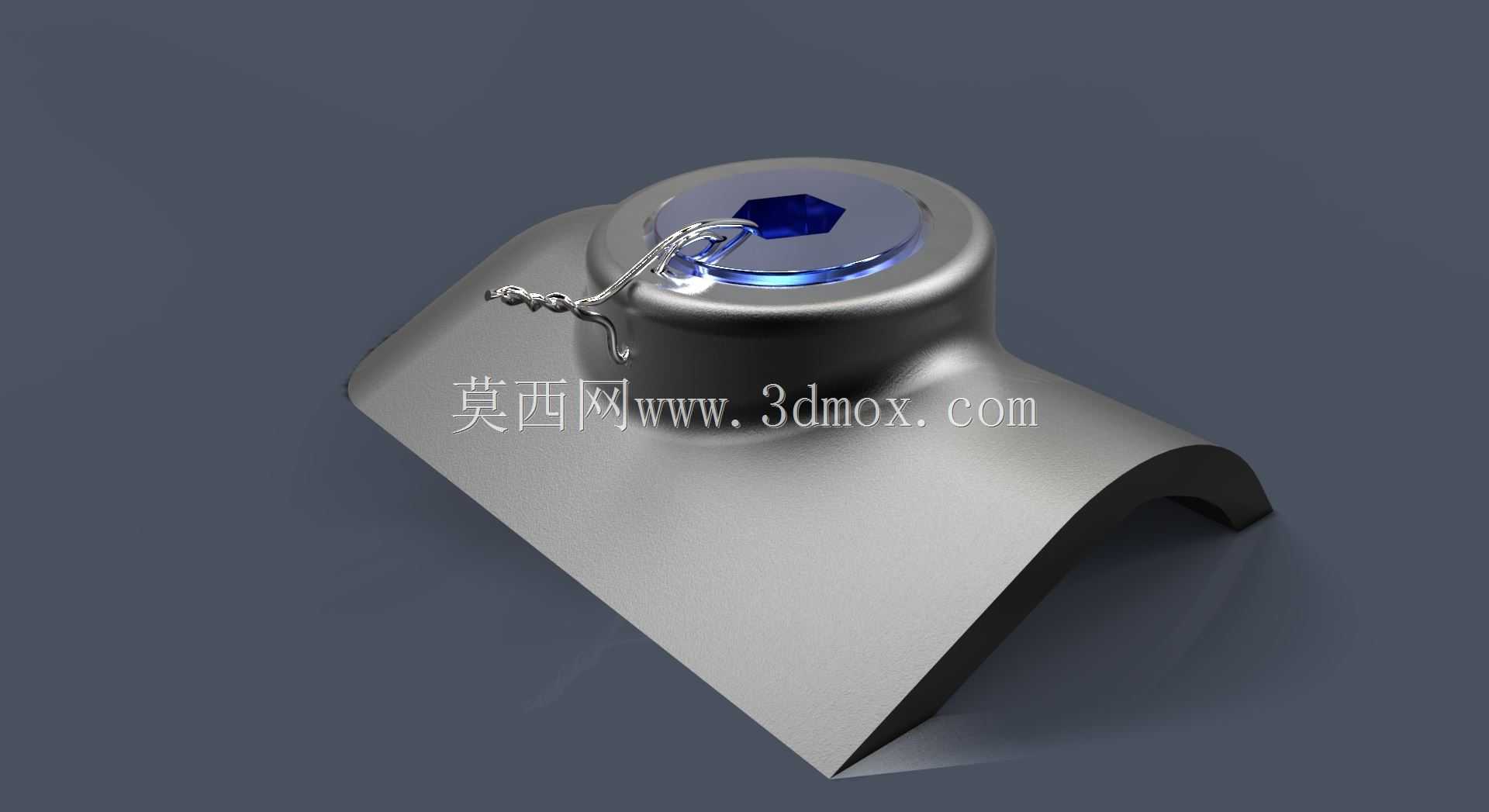

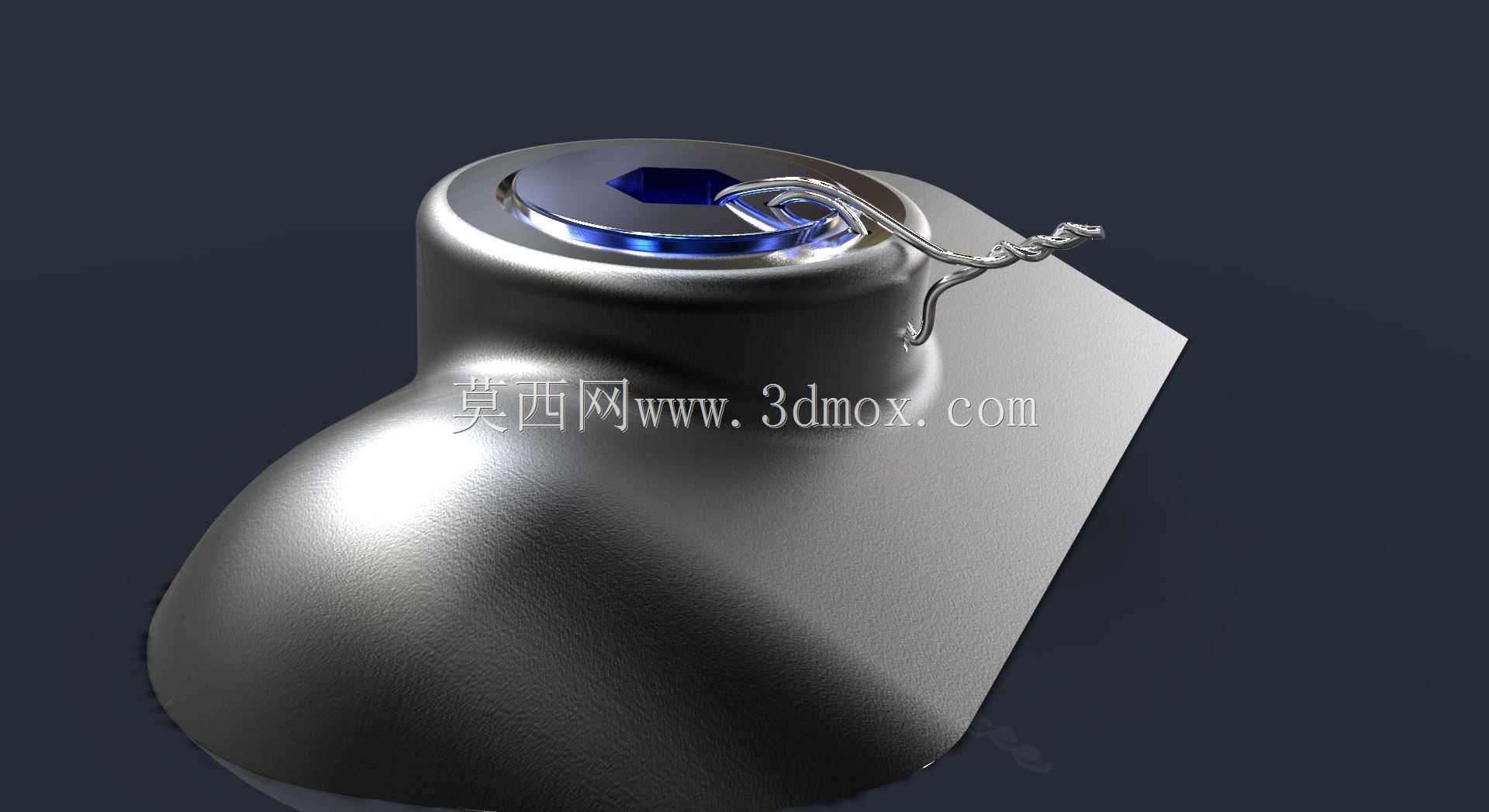

这款油底壳塞主要应用于大排量V型发动机的润滑系统末端，承担油底壳腔体密封、保养时机油排放控制的核心作用，是动力总成润滑回路中不可缺失的小型功能部件。日常车辆保养作业中，维修人员通过旋拧该部件即可完成旧机油的排空操作，拧紧后需保证结合面无渗漏，避免机油泄漏引发的润滑不足、发动机磨损等故障。从结构设计来看，该部件采用内六角驱动端设计，相比传统外六角结构，驱动接触面受力更均匀，反复拆装不易出现边角滑牙问题，适配标准套筒工具即可完成操作，维修便利性更强。塞体与油底壳结合的部位采用弧形贴合面设计，并非传统平面密封结构，能够完全匹配福特427油底壳安装位的弧形冲压曲面，安装时无需额外加装过厚的密封垫片，仅靠配合面的加工精度与密封胶即可实现可靠密封，减少了垫片老化渗漏的隐患。塞体顶部集成了磁吸结构，能够吸附机油循环过程中携带的金属磨屑，将磨屑固定在塞体周边避免其随机油再次进入润滑回路，减少轴瓦、缸壁等摩擦副的磨粒磨损，延长发动机使用寿命。附带的金属挂环结构用于固定防丢绳，避免保养拆卸时塞体意外掉落进入废机油收集容器，也能防止长期使用后塞体因振动松脱脱落。从安装边界来看，该塞体的螺纹规格适配油底壳预设的安装螺孔，旋入深度控制在合理范围，不会出现旋入过深干涉油底壳内部机油集滤器的问题，头部外露高度也经过匹配，不会突出过多影响底盘通过性，同时预留足够的套筒操作空间，无需拆卸周边底盘护板即可完成拆装作业。建模过程中重点还原了弧形贴合面的曲率参数，保证与油底壳安装面的完全贴合，磁吸结构的嵌入位置、挂环的活动间隙都按照实际装配关系还原，能够直接用于装配干涉检查、维修模拟演示以及相关配件的匹配设计参考，对于同类型大排量发动机放油塞的结构优化也有实际参考价值。
