方形法兰座双头螺柱连接组件结构设计

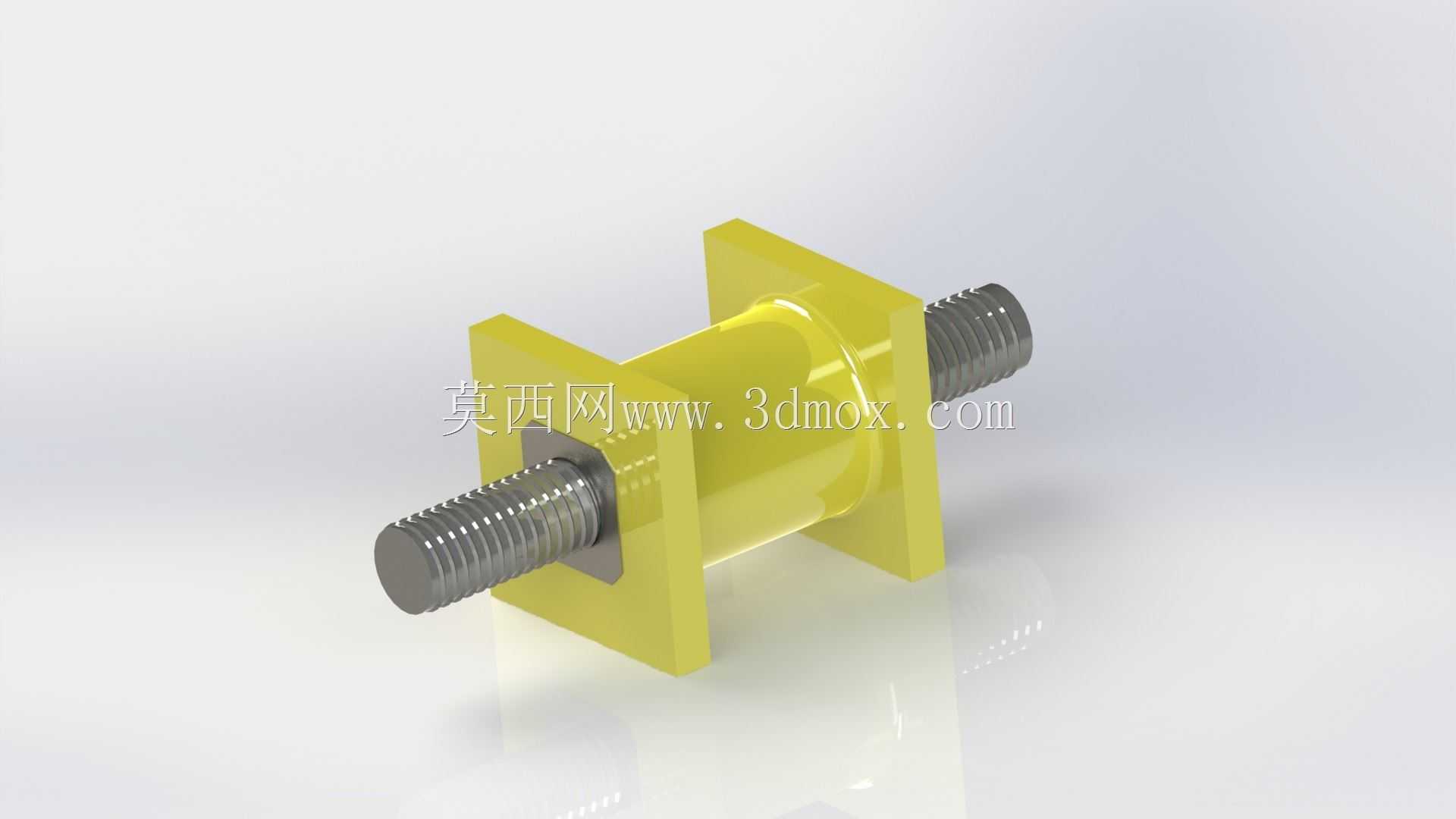

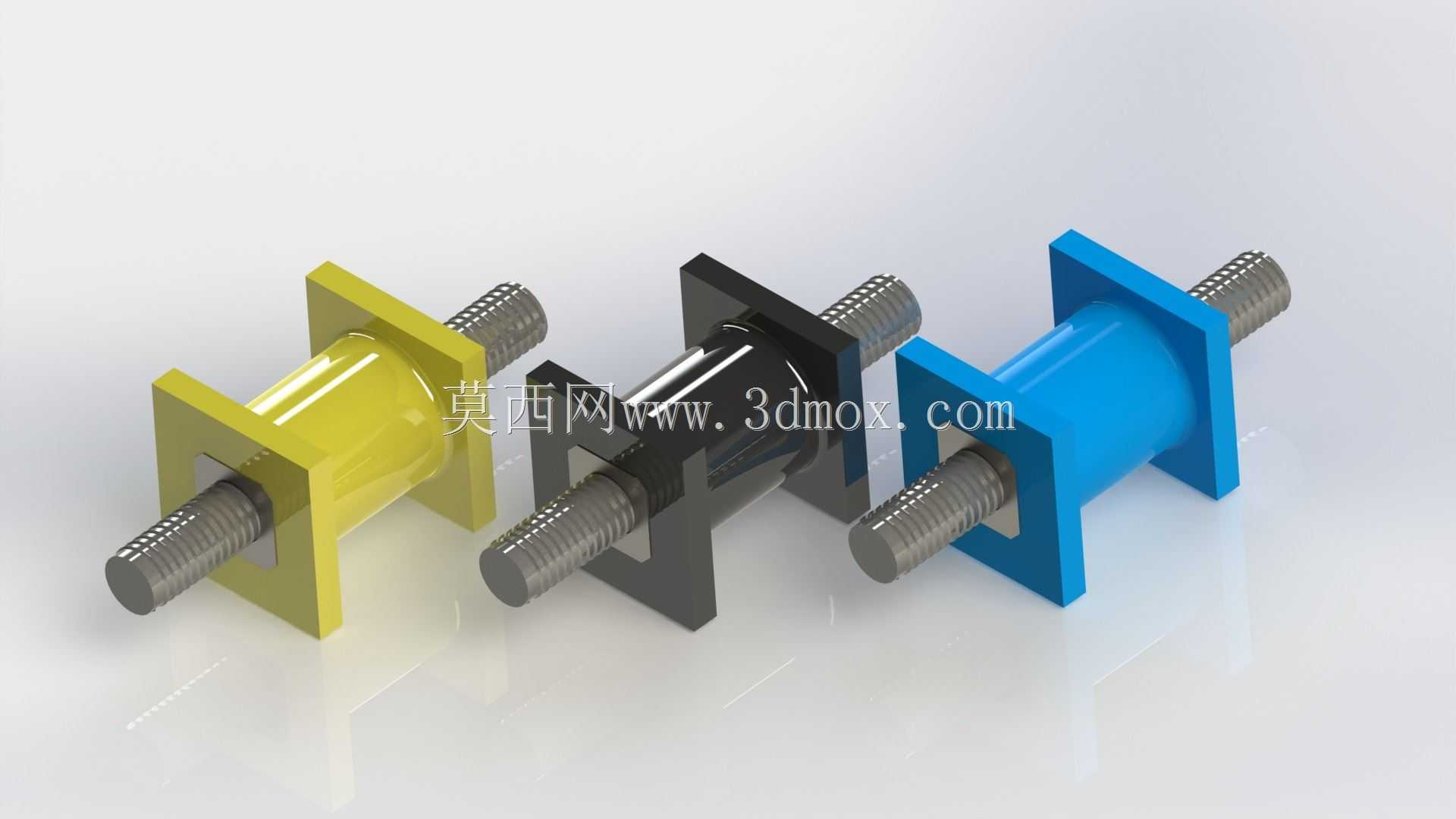

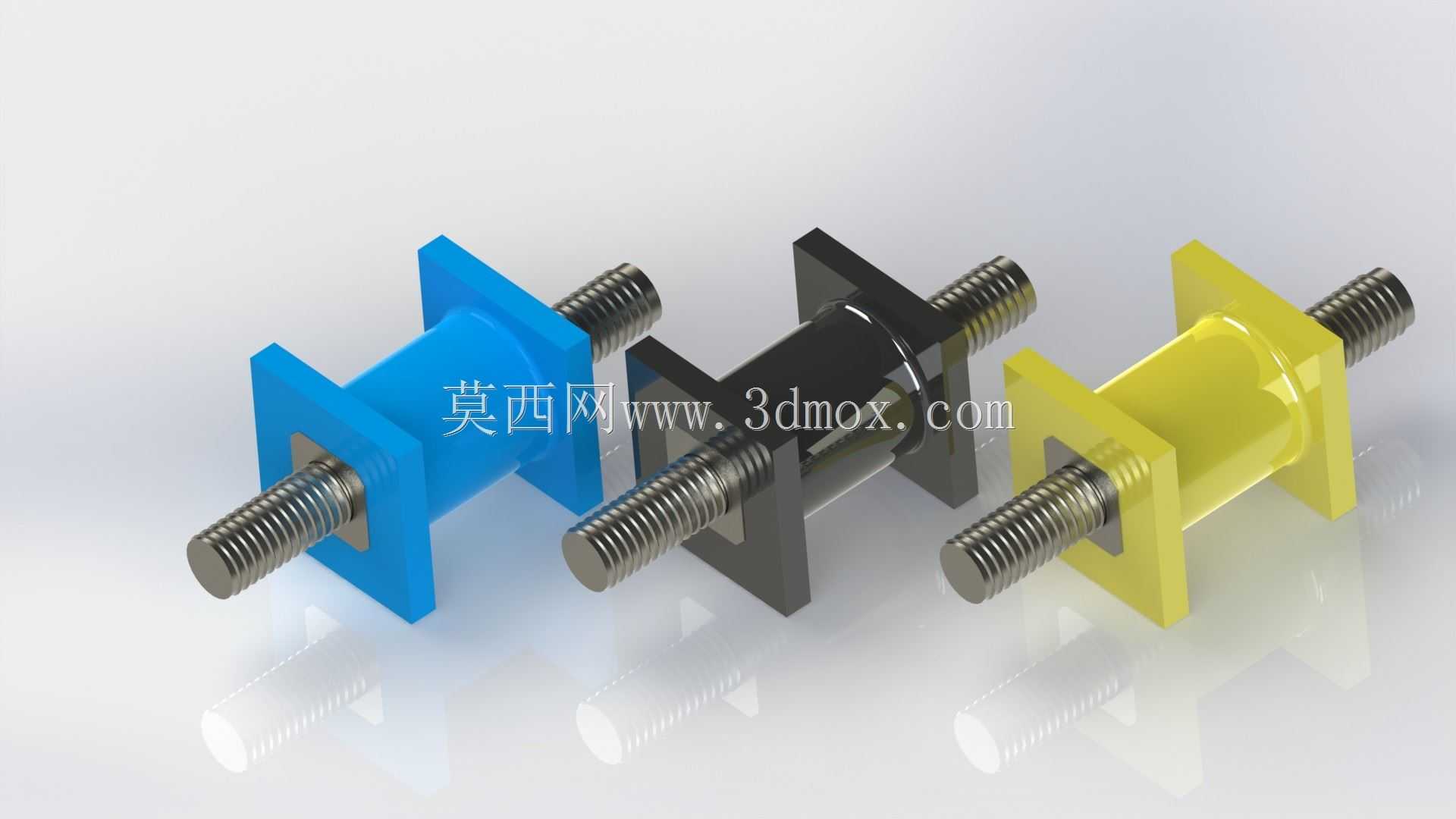

这类带方形安装座的双头螺柱连接组件，多应用在自动化生产线的工位治具固定、小型检测设备的模组拼接、低压电控柜内部元件安装等场景中，核心作用是实现两个平行安装面之间的刚性连接，同时预留足够的螺柱长度来适配不同厚度的被连接件，避免单头螺栓在盲孔安装场景下出现的螺纹咬合不足、拆卸时刮伤基材螺纹的问题。从结构设计逻辑来看，中间的方形座体是整个组件的受力基准，两侧伸出的等长螺柱同轴度公差控制在0.02mm以内，保证安装后两侧被连接件不会出现偏载应力，方形座的四个直角边可以直接卡在安装板的预开方槽内，不需要额外加装防转销，拧紧螺母时座体不会跟转，能大幅缩减现场装配的辅助工时。实际选型时需要注意安装边界尺寸，方形座的边长要比安装板上的避让方槽单边小0.1mm，既保证装配时能顺利嵌入，又不会因为间隙过大导致连接后出现径向窜动；两侧螺柱的有效螺纹长度要比被连接件、垫片、螺母的总厚度多出2-3个螺距，保证螺母拧紧后有足够的螺纹啮合长度，同时不会因为螺柱过长超出安装空间干涉周边管线或运动部件。设计时将座体与螺柱的衔接处做了R0.5的圆角过渡，避免直角连接处出现应力集中，在频繁受振动的工况下能有效降低螺柱根部断裂的风险，三种不同配色的结构对应不同的表面处理工艺，分别适配普通干燥车间、有轻度油污的加工车间、有弱腐蚀环境的涂装车间等不同使用场景，不需要额外做表面改性就能直接选用。这类连接件相比传统的穿板螺栓加螺母的组合，省去了安装时在板件背面伸手固定螺母的操作，在封闭腔体内的安装场景下优势尤其明显，只需要从外侧将组件嵌入安装槽，两侧直接套入被连接件后拧紧螺母即可完成装配，能将单工位的装配时间压缩60%以上，同时方形座的支撑面比普通平垫圈的接触面积大4倍左右，能有效分散螺母拧紧时的压应力，避免薄型被连接件表面被压溃出现凹陷，长期受交变载荷作用时连接可靠性更高。
