复古蒸汽牵引机车机械结构设计

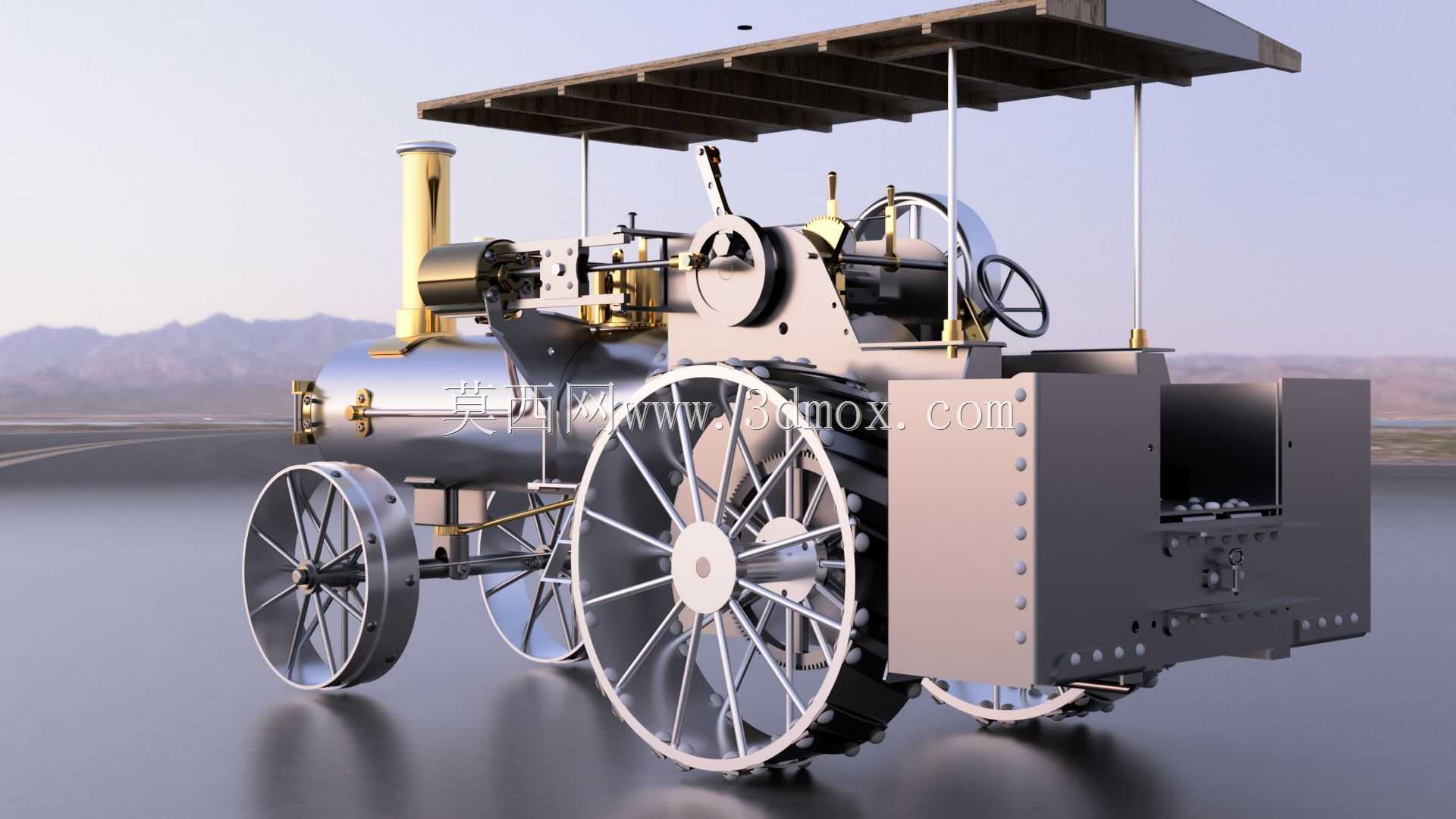

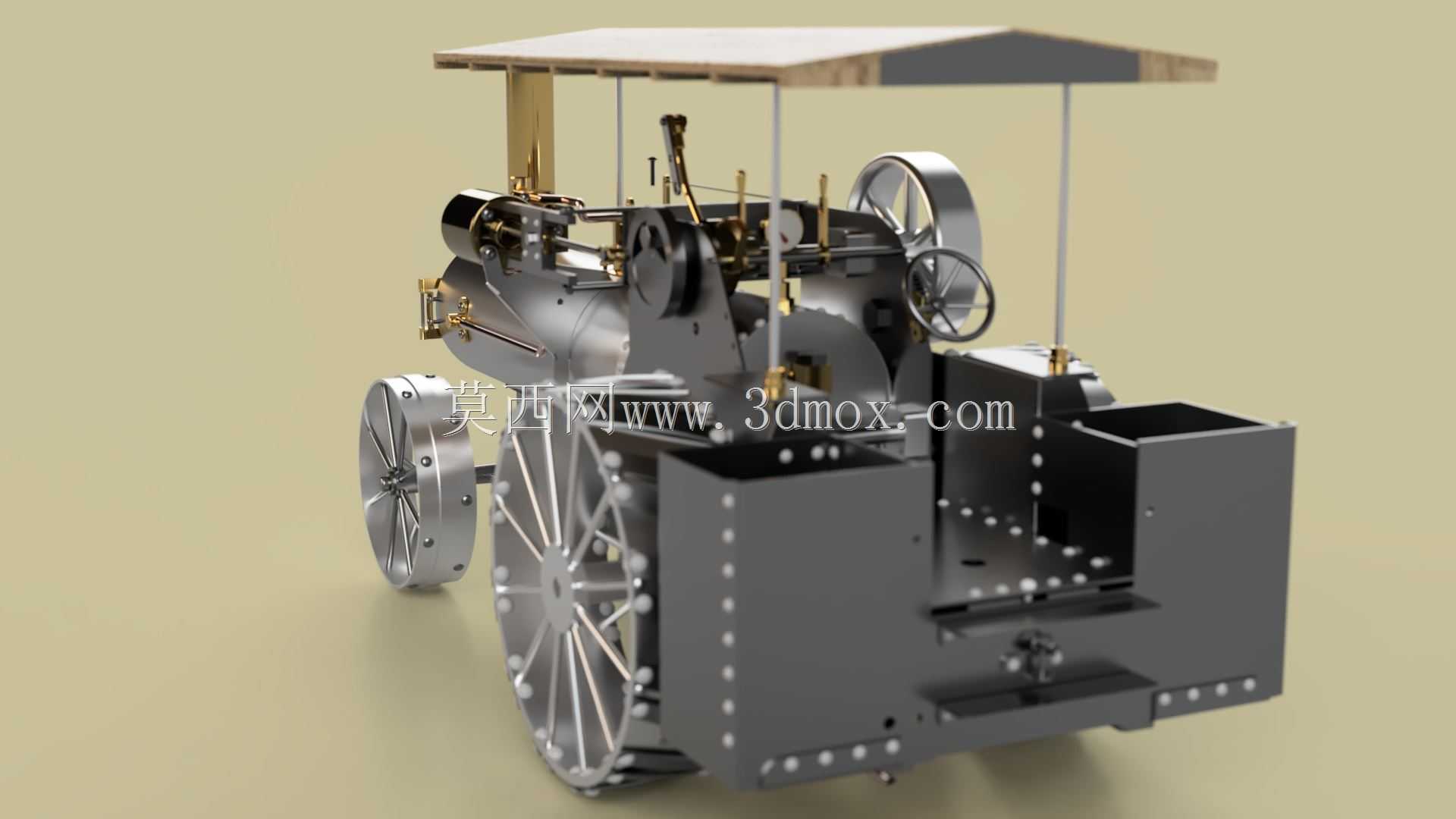

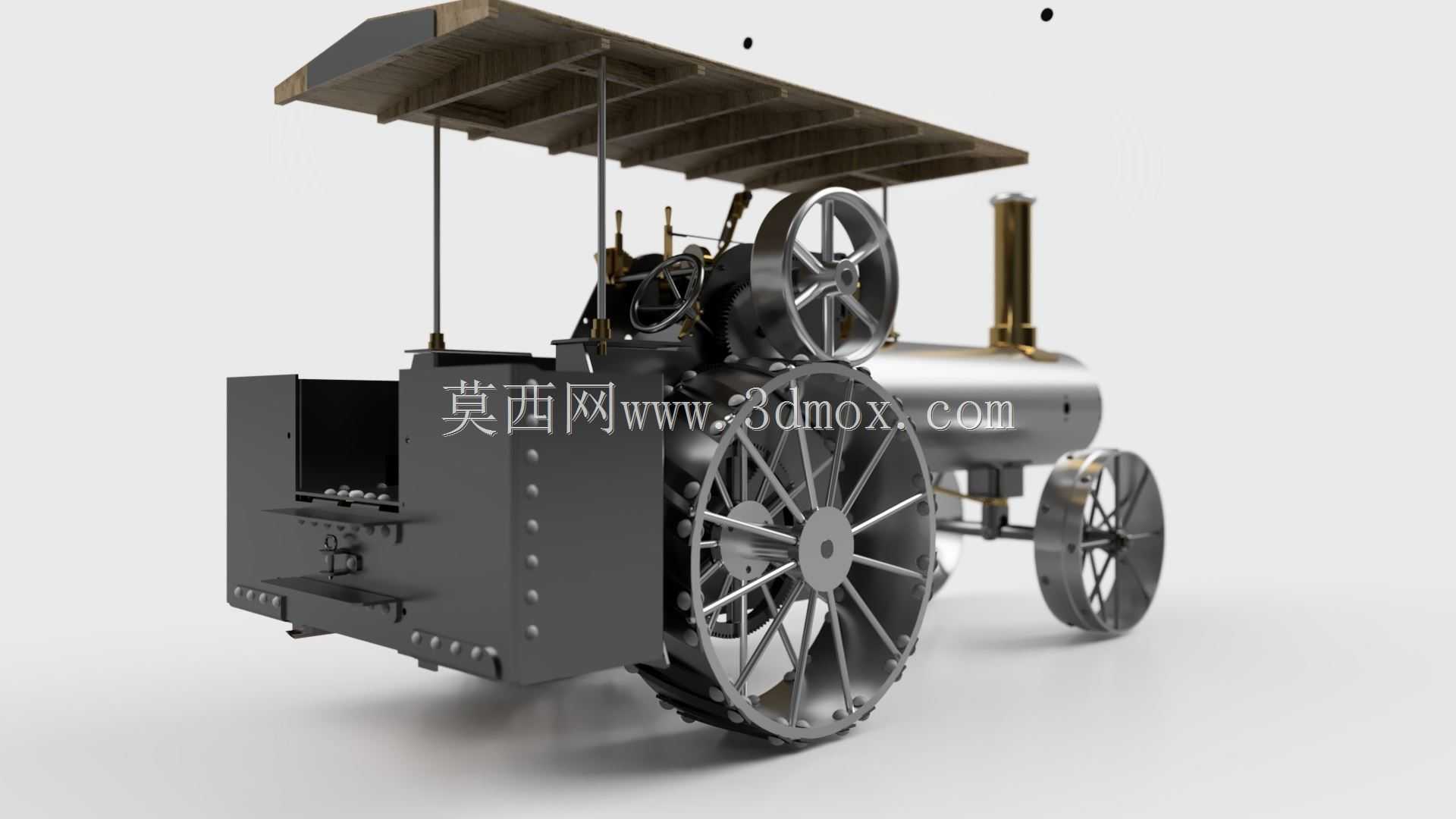

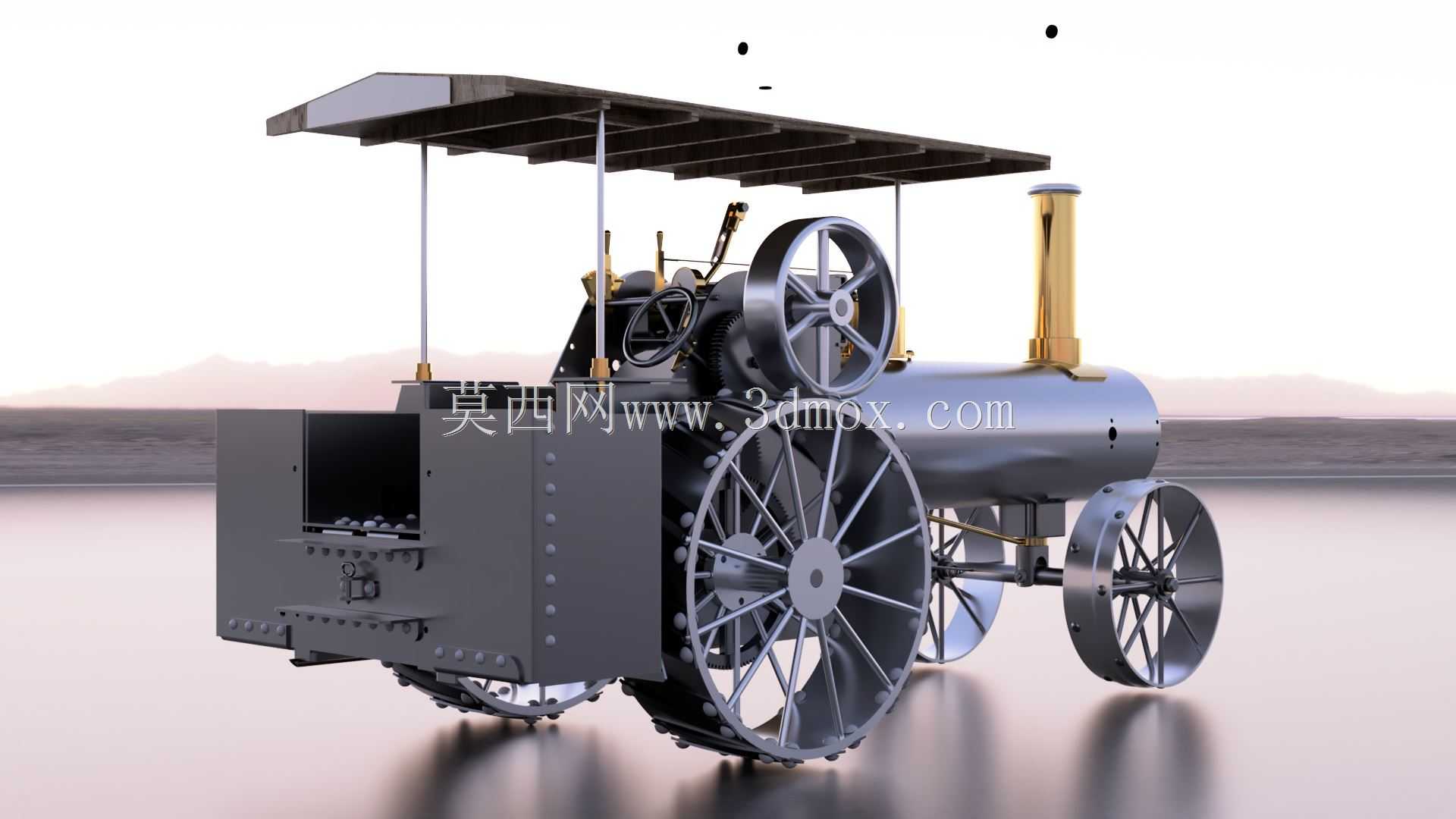

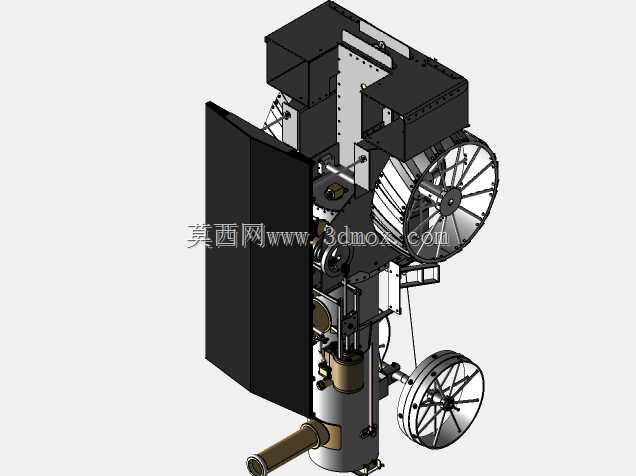

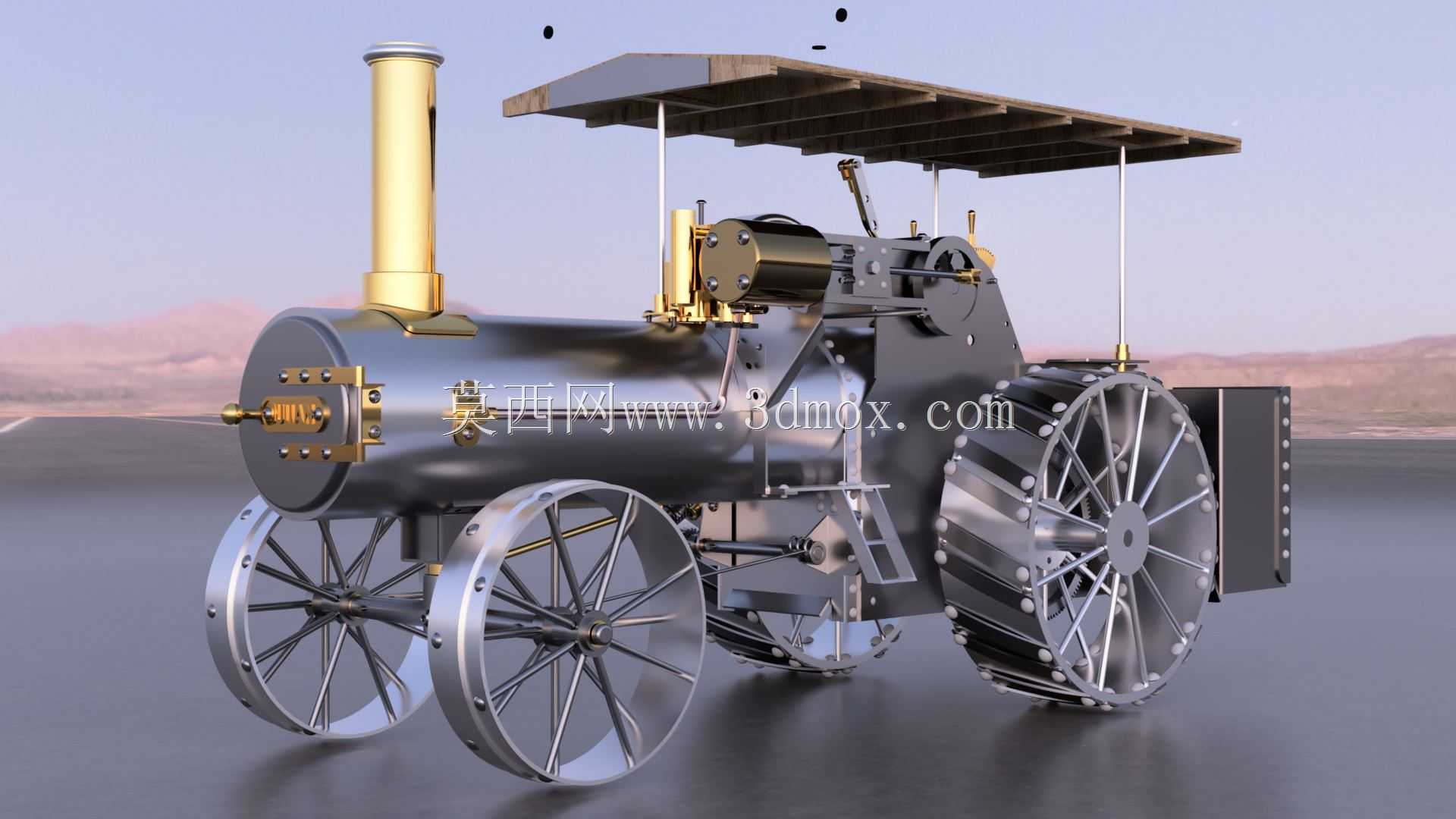

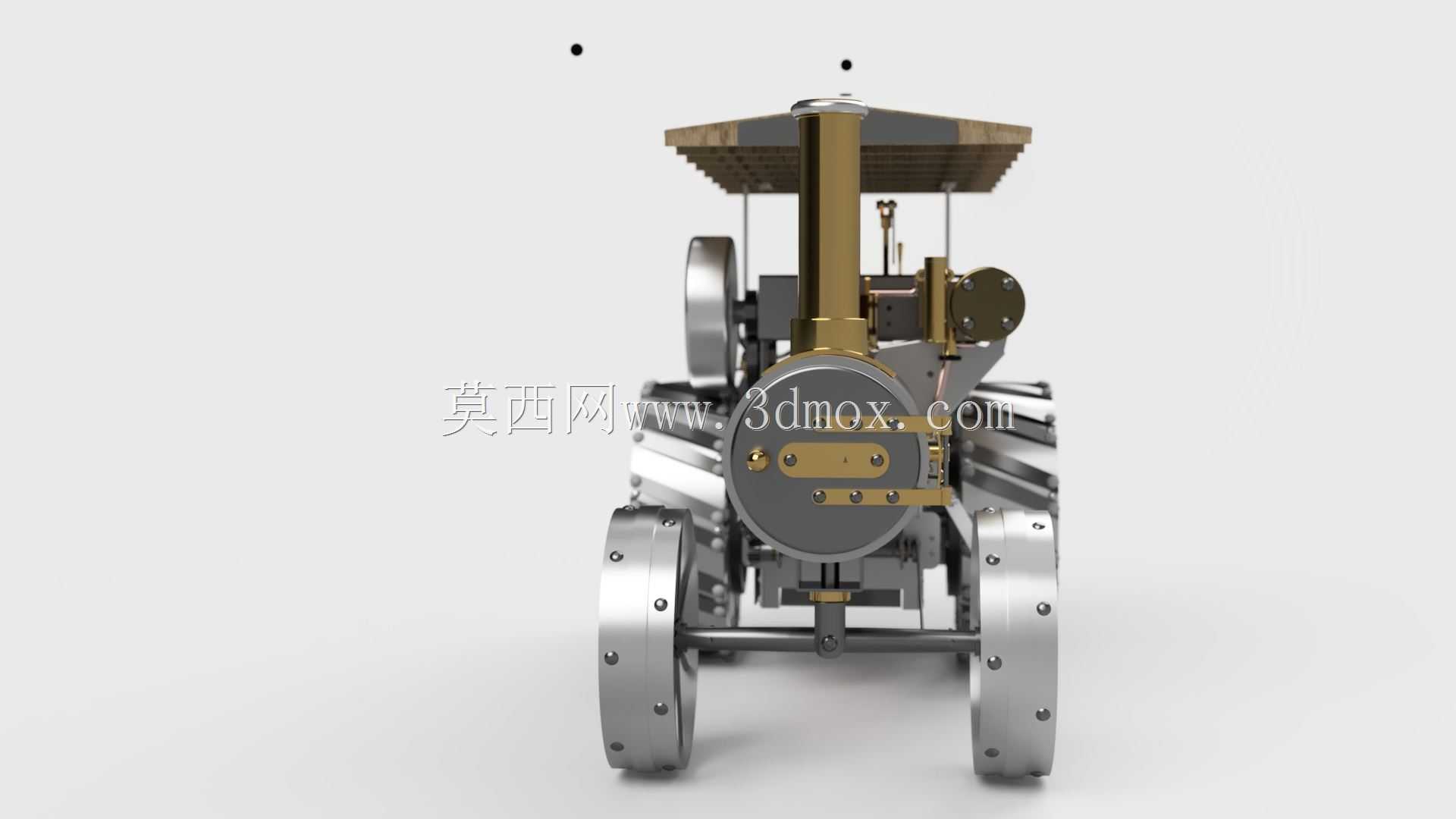

这款蒸汽牵引动力装置的三维结构设计，核心围绕早期农用、工矿场地重载牵引作业场景展开，在没有内燃动力普及的年代，这类设备承担着农场犁地、矿区短距重型货厢拖运、工地建材转运的核心牵引职能，依靠燃煤加热锅炉产生高压蒸汽驱动活塞往复运动，再通过曲柄连杆机构将直线动力转化为后轮的旋转扭矩，能在非硬化的泥泞、砂石路面提供足够的抓地牵引力，适配当时无铺装路面的作业通行需求。从结构设计逻辑来看，整套装置优先保障动力输出稳定性与野外作业的耐用性，卧式锅炉主体作为核心承载结构，前端集成烟箱与烟囱导流结构，侧面布置蒸汽管路、阀门操控组件与飞轮储能结构，大直径带凸刺的后轮设计，既增大了与松软地面的接触面积降低接地比压，轮面的金属凸棱也能在泥泞路面提供足够摩擦力避免打滑，小直径前轮负责转向承载，顶部加装简易遮阳顶棚为操作人员提供基础作业防护，外露的连杆、齿轮传动结构完全采用金属材质，适配当时的加工工艺水平，降低野外作业的维修难度。在安装边界与尺寸适配层面，整套动力装置的轮距设计适配当时的乡间土路、矿区临时道路通行宽度，锅炉外径、烟囱高度都经过重心校核，保证满载牵引作业时的整机稳定性，避免坡路行驶出现侧翻风险，各传动部件的安装预留足够的检修间隙，日常维护时无需完全拆解主体结构即可完成阀门更换、连杆轴瓦润滑、齿轮间隙调整等常规操作。材质选用上，锅炉主体采用承压钢材制作，传动齿轮、车轮轮辐采用铸钢成型，铜质管路部件用于蒸汽输送环节降低锈蚀风险，木质顶棚在控制整机重量的同时兼顾隔热性能，各部件的连接节点都做了应力强化处理，应对重载牵引时的交变载荷冲击，避免长期作业出现结构开裂失效。这套结构完整还原了早期蒸汽牵引设备的机械传动逻辑，对于研究早期动力机械发展、复刻老式工业设备结构都有实际参考价值，建模过程中对每一处传动配合、管路走向都做了还原，能清晰呈现蒸汽动力从产生到扭矩输出的完整传递路径，也能为复古工业设备复原、主题展陈设备制作提供精准的结构参考。
