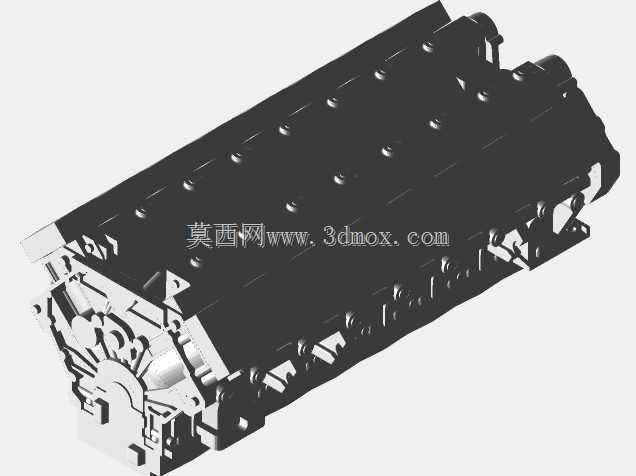

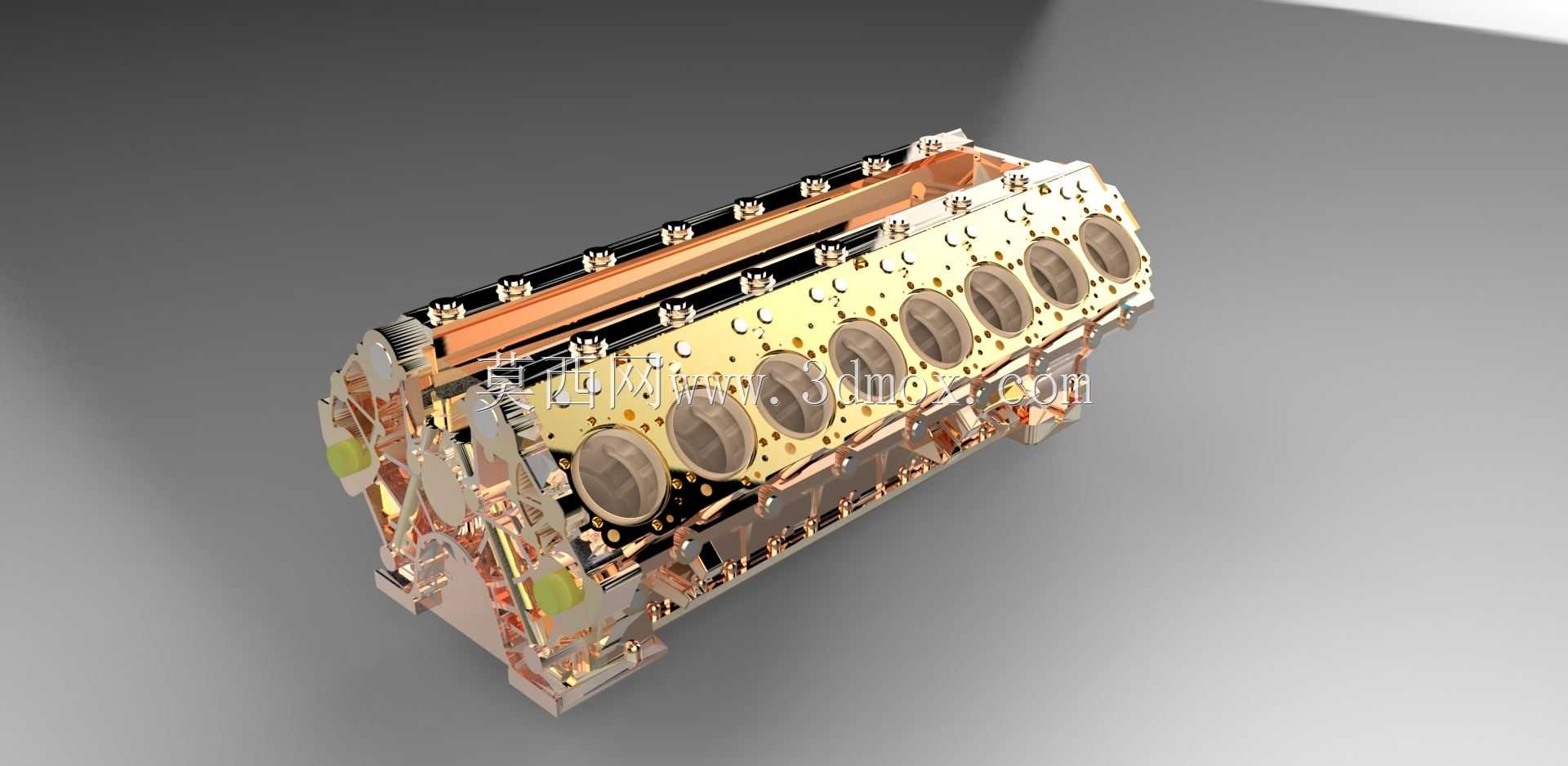

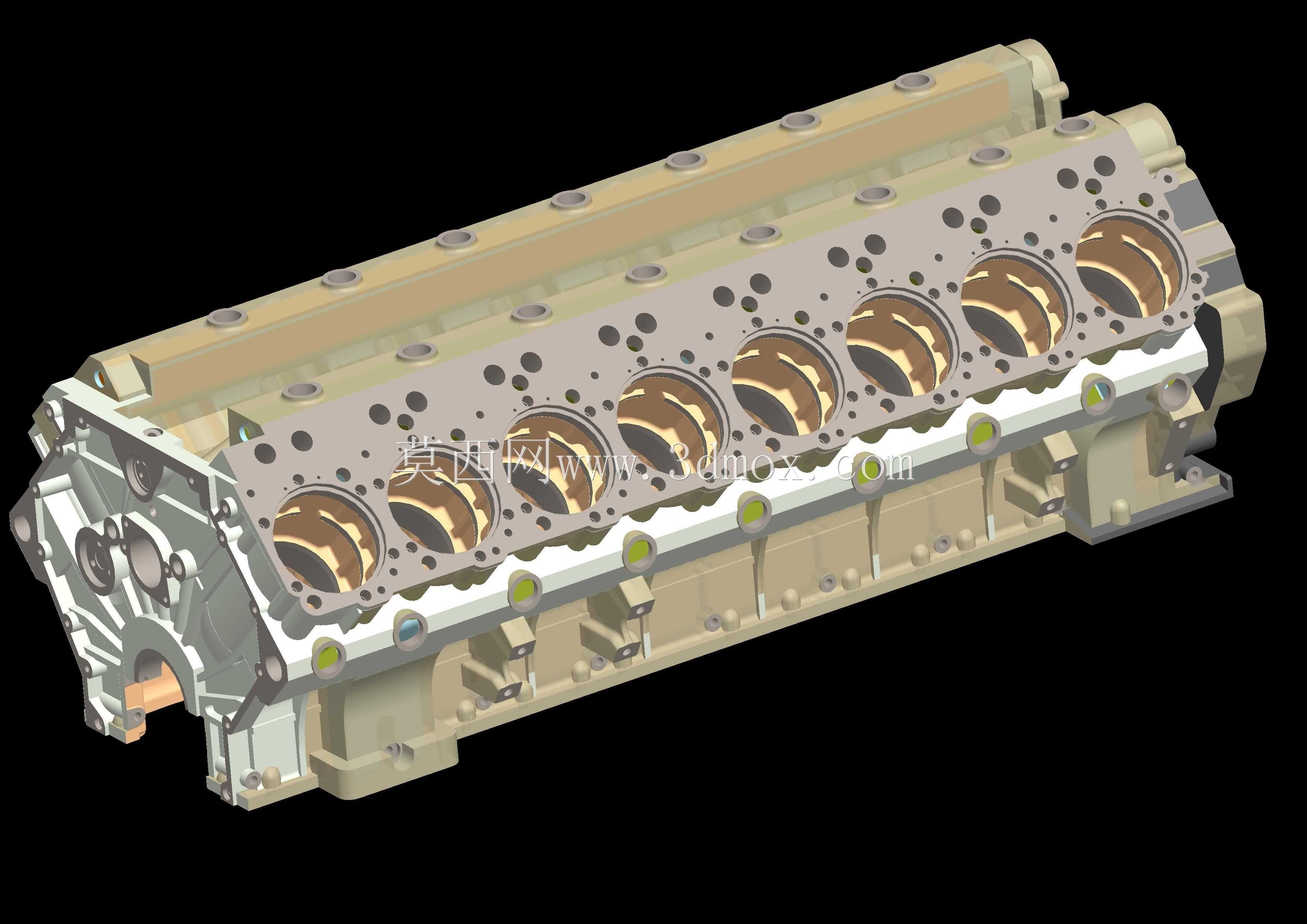

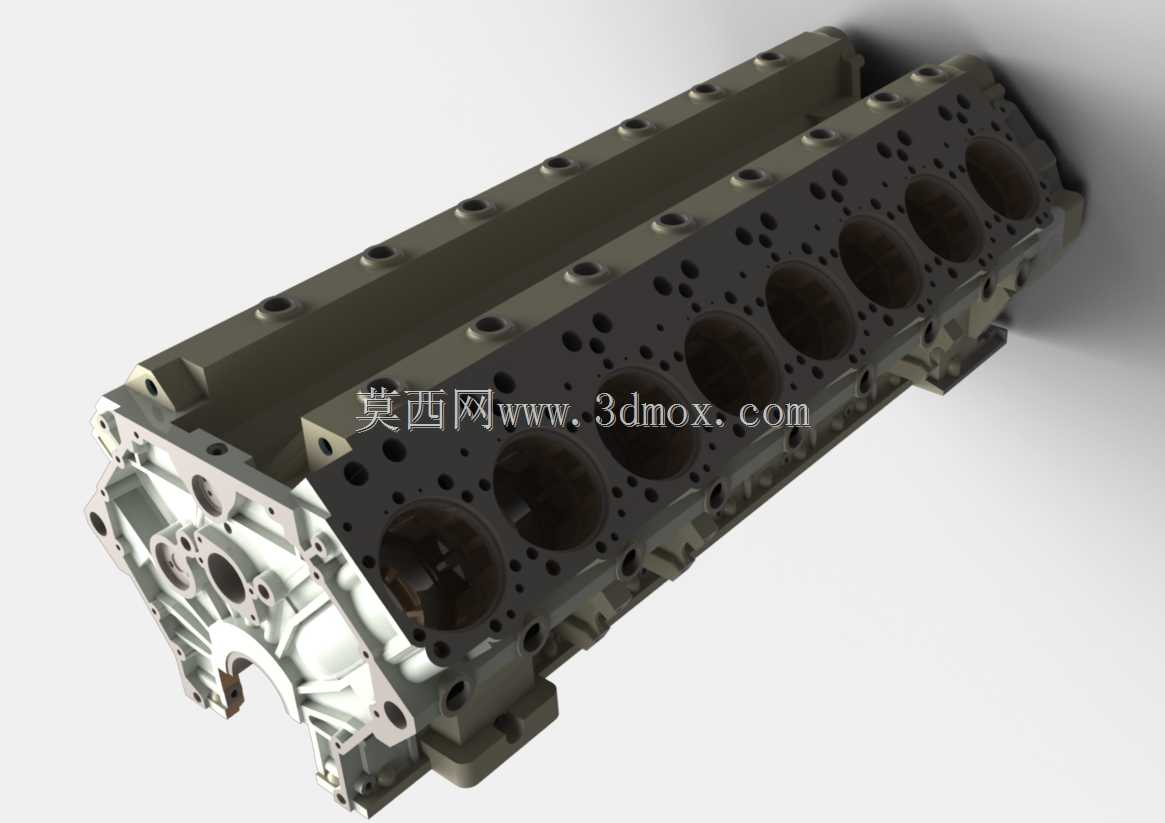

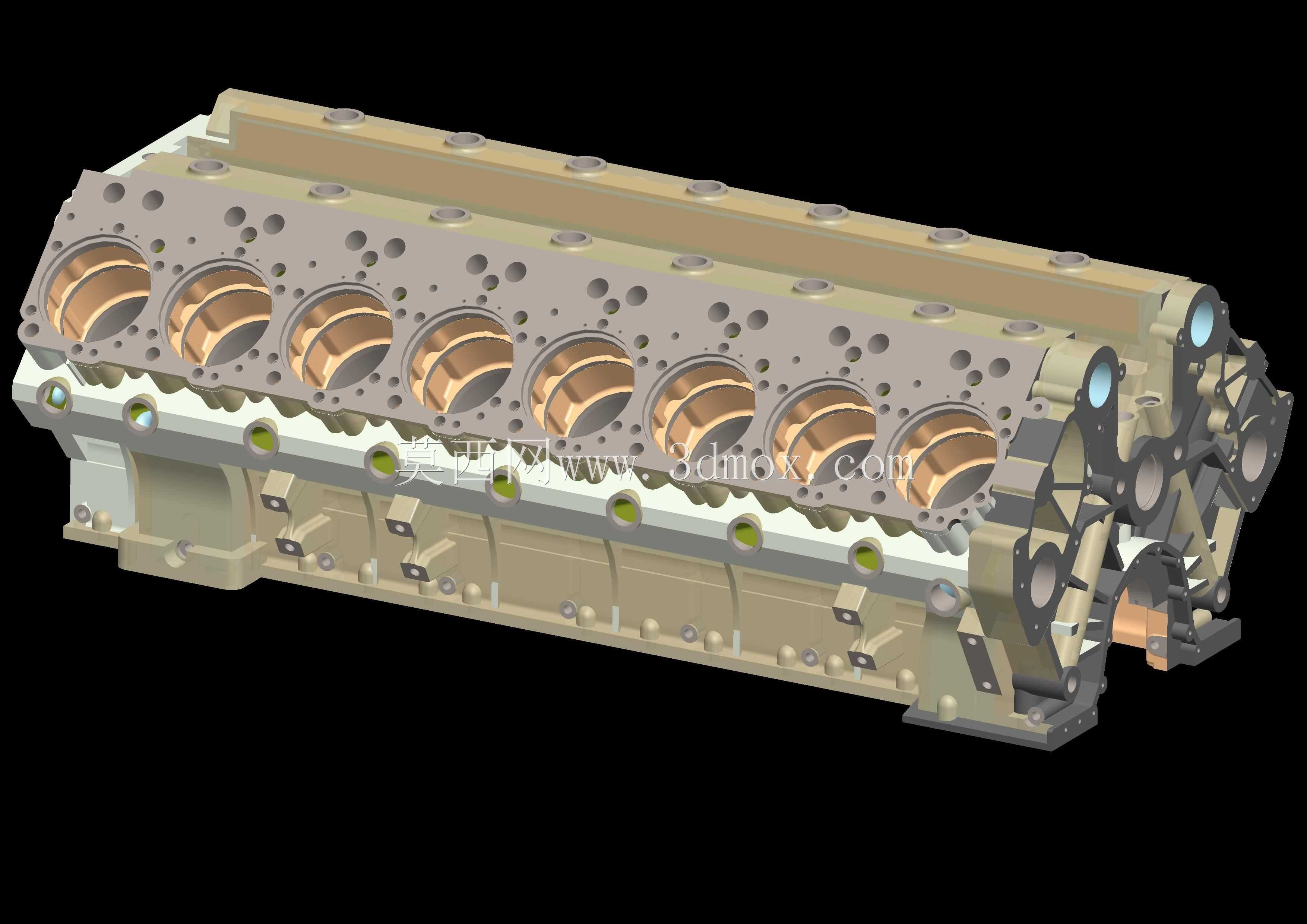

V16发动机曲轴箱结构三维数模

作为大排量内燃机的核心承载构件，这款V16机型的曲轴箱在重型特种动力、大型发电机组、高功率船舶推进以及顶级竞速动力单元中都有明确的应用场景，区别于常规小排量机型的缸体结构，V型16缸的布局对曲轴箱的刚性、油路排布、安装同轴度都提出了更高的设计要求。从结构设计思路来看，该曲轴箱采用V型夹角排布16个气缸安装位，整体采用分体式承载结构，上部集成气缸套安装座、凸轮轴轴孔、润滑油道与冷却水道预留通道，下部预留曲轴主轴承座安装位，两侧设计有发动机悬置安装凸台，可直接对接整车或机组的动力悬置系统，保证大扭矩输出工况下的结构稳定性。在实际使用场景中，曲轴箱需要承受活塞往复运动带来的交变冲击载荷、曲轴高速旋转的振动载荷，以及燃烧做功传递的爆发压力，因此模型在结构设计时对主轴承座位置做了加厚加强处理，各螺栓孔位的排布完全匹配量产机型的紧固力矩要求，避免高负荷下出现缸体变形、密封失效的问题。从安装边界来看，该曲轴箱的轴向长度适配V16机型的曲轴总成长度，V型夹角两侧的缸盖安装面平面度公差预留符合内燃机装配的工艺要求，侧面预留的机油滤清器接口、冷却系统管路接口、正时机构安装腔位置都与实际量产机型的布局一致，可直接用于动力总成的装配干涉校验、维修拆装模拟以及教学演示场景。在功能特性上，该曲轴箱集成了曲轴回转空间密封、润滑油路分配、冷却介质导流、各附件安装承载的多重作用，箱体壁面设计的加强筋结构在保证整体刚性的同时尽可能控制了整机重量，避免不必要的材料冗余，各气缸孔周围的螺栓孔位均匀排布，保证缸盖压紧力均匀分布，防止气缸密封垫出现压合不均导致的漏气漏油问题。对于结构设计从业者来说，该数模可清晰展示大排量V型发动机曲轴箱的油路、水路走向逻辑，以及主轴承盖与箱体的配合定位方式，在进行大马力动力单元选型、改装结构设计、教学演示建模时都可作为准确的结构参考，能直观理解多缸机型曲轴箱如何平衡刚性、重量、装配便利性三者的设计关系，避免在自研类似结构时出现轴孔同轴度不足、加强筋布局不合理导致的应力集中问题。
