摩托车动力总成曲柄连杆配气传动结构

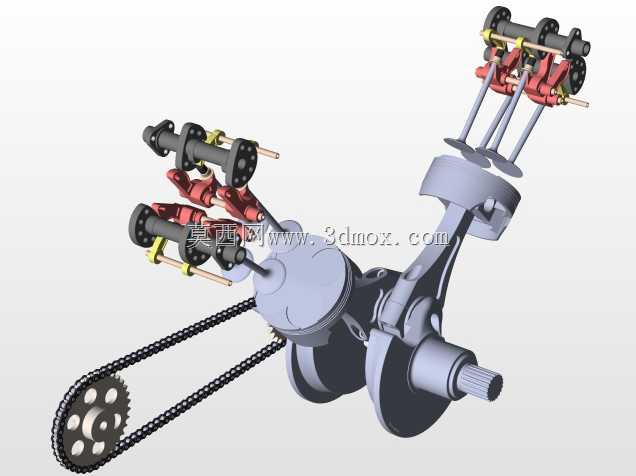

这套结构覆盖了小排量单缸摩托车发动机从动力输出到配气正时的完整核心传动链路，日常维修拆解参考、改装方案验证、教学演示场景中都能用到，不少职校汽修专业的理实一体化课程里，也会用这类结构做动态原理演示，帮学员快速建立曲柄连杆与配气相位的对应逻辑。从功能实现逻辑来看，下部的曲柄连杆组件承接活塞往复运动的动能，将直线往复动作转化为曲轴的旋转扭矩输出，曲轴端部的花键结构直接对接离合器输入端，匹配整车传动系统的动力传递需求；上部的两组摇臂配气组件负责进排气门的定时启闭，通过正时链条与曲轴端的链轮形成固定传动比，保证活塞运行到对应冲程位置时，进排气门能按预设升程完成开闭动作，避免配气相位偏差导致的动力损失或气门撞活塞故障。设计阶段优先考虑了小排量动力单元的紧凑性需求，整体结构沿曲轴轴向的布置宽度控制在适配普通卧式125cc以下车型车架安装位的范围内，曲轴输出端花键的尺寸、正时链轮的节距都匹配市面通用的同排量机型配件，不需要额外改动安装位就能完成替换验证。建模时对各运动部件的干涉边界做了完整预留，活塞处于上止点时，气门下行的最大升程位置与活塞顶面的安全间隙控制在合理区间，正时链条的张紧行程也预留了足够的调整余量，避免长期运行磨损后链条松旷跳齿；连杆大头与曲轴曲柄销的配合面、摇臂与气门杆端的接触位置都做了对应结构的细节还原，能直观看到各摩擦副的配合关系，不管是做结构受力仿真的前置建模参考，还是拆解装配流程的演示素材，都能直接对应实际机型的装配逻辑。
