阿普利亚赛事摩托车后摇臂结构设计

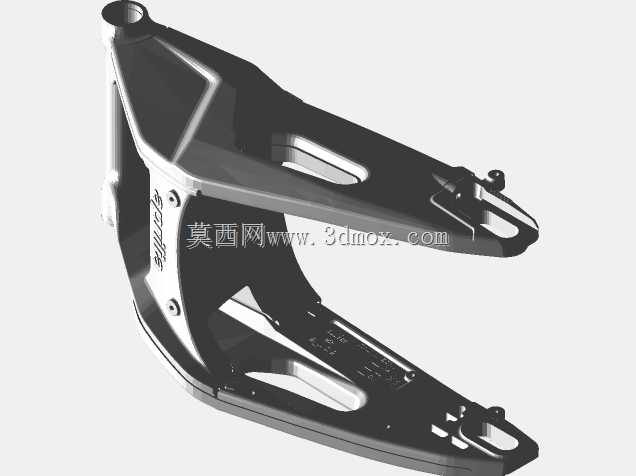

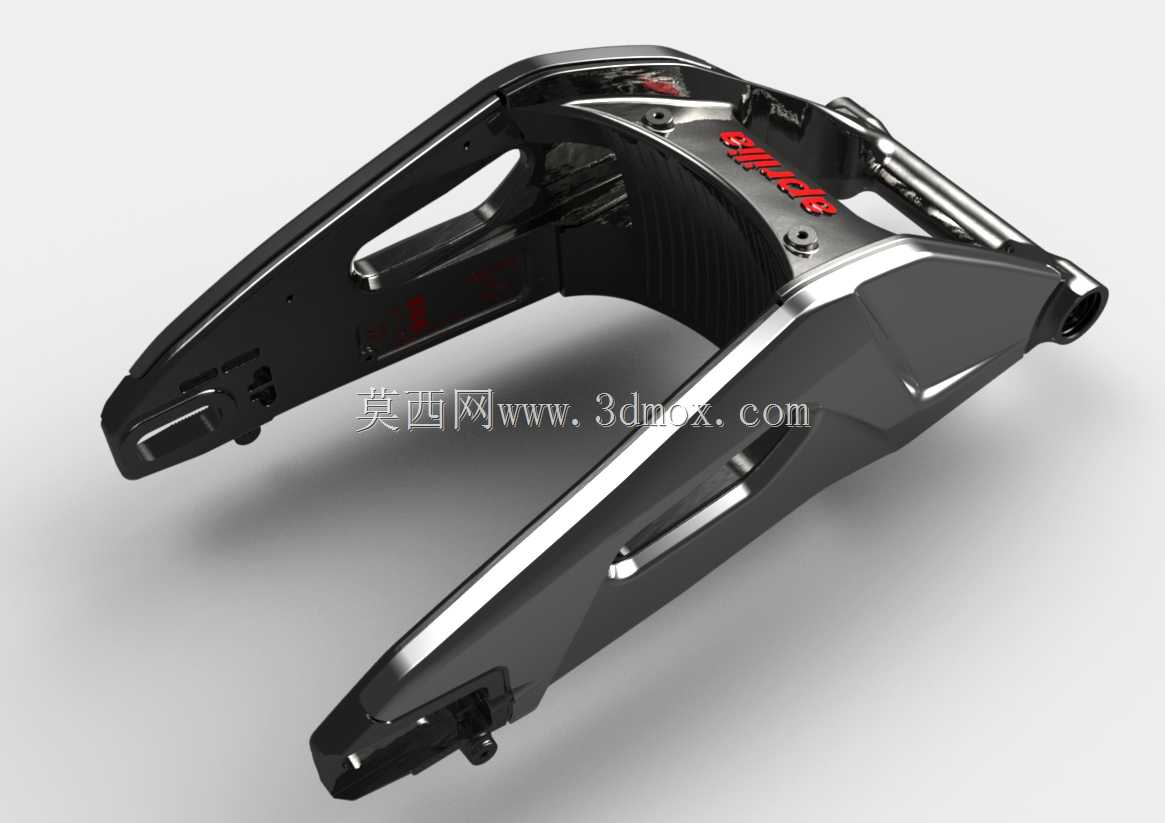

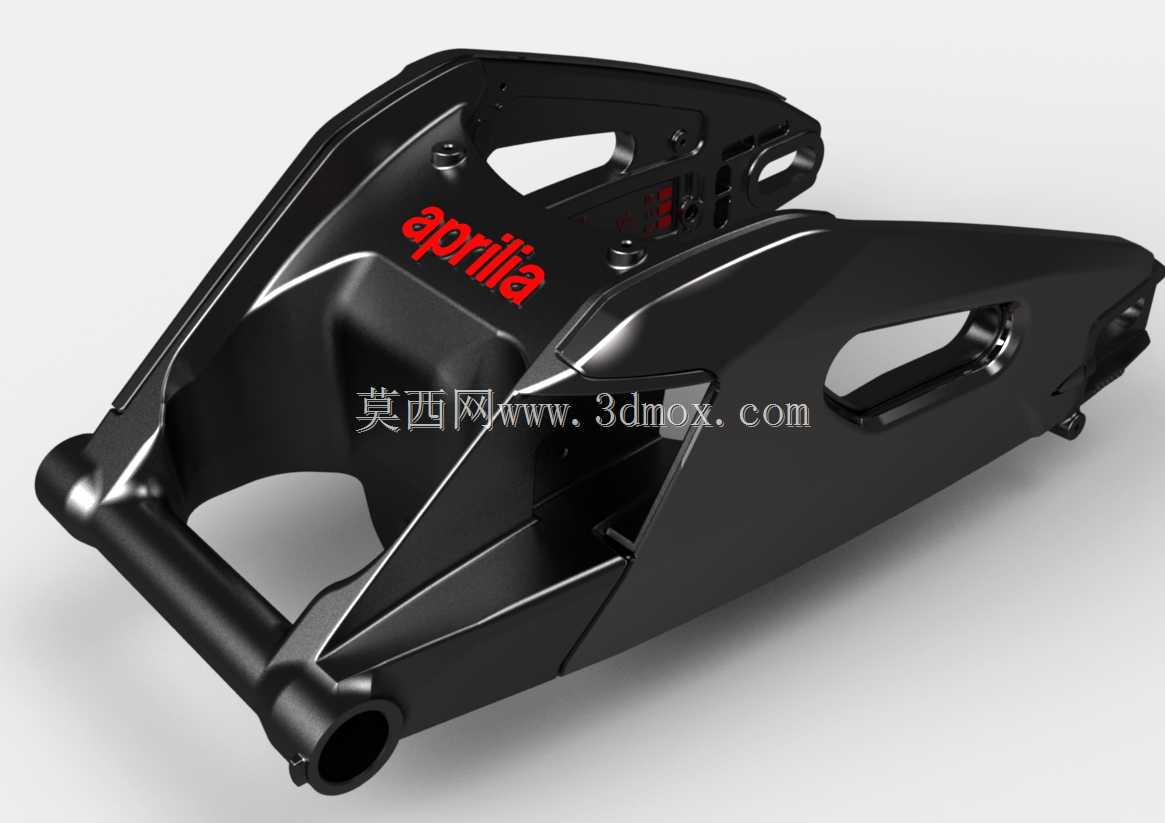

该构件为高性能赛道摩托车的后摇臂总成，是后轮与车架之间的核心承载连接部件，直接决定车辆弯道操控的循迹性、急加速时的动力传递效率以及重刹工况下的车身稳定性，多用于大排量运动型摩托、专业赛事改装摩托的后悬挂系统中。从结构设计来看，整体采用双侧梁式镂空构型，在保证整体扭转刚度、弯曲强度满足赛道级激烈驾驶需求的前提下，通过大尺寸异形镂空槽去除非承载区域的冗余材料，有效降低簧下质量，提升后减震器的响应速度，让后轮可以更紧密地贴合路面起伏，减少高速过弯时的轮胎弹跳。构件前端设置有同轴的枢轴安装孔，用于通过销轴与车架的后悬挂安装位铰接，安装孔的同轴度公差需控制在极小范围内，避免摇臂摆动时出现卡滞、偏磨问题；两侧梁体上预留的多组螺栓安装位，分别用于固定后减震器下连接点、后轮轴调节座、刹车卡钳支架、链盒护板等附属部件，安装孔位的位置度经过精准匹配，可直接适配对应车型的原厂配套部件，无需二次扩孔或补焊调整。摇臂尾部的开口结构为后轮轴安装槽，槽内预留的调节行程可满足链条张紧度的调整需求，适配不同磨损程度的传动链条，同时兼容不同尺寸规格的赛道热熔胎安装边界。外观表面采用亮面硬质处理，侧面预留品牌标识的安装贴合位，整体棱线走向经过空气动力学优化，高速行驶时可引导后轮附近的气流快速导出，减少乱流对车尾稳定性的干扰。在建模过程中，所有安装面的贴合精度、圆角过渡位置的应力集中点都经过反复校核，避免激烈驾驶时交变载荷引发的结构疲劳开裂，各壁厚区域的过渡均匀，既不会因局部过厚导致成型时出现缩孔缺陷，也不会因壁厚不足引发受力断裂风险，可直接用于结构仿真分析、改装件开模生产或者赛事车辆的改装参考。
